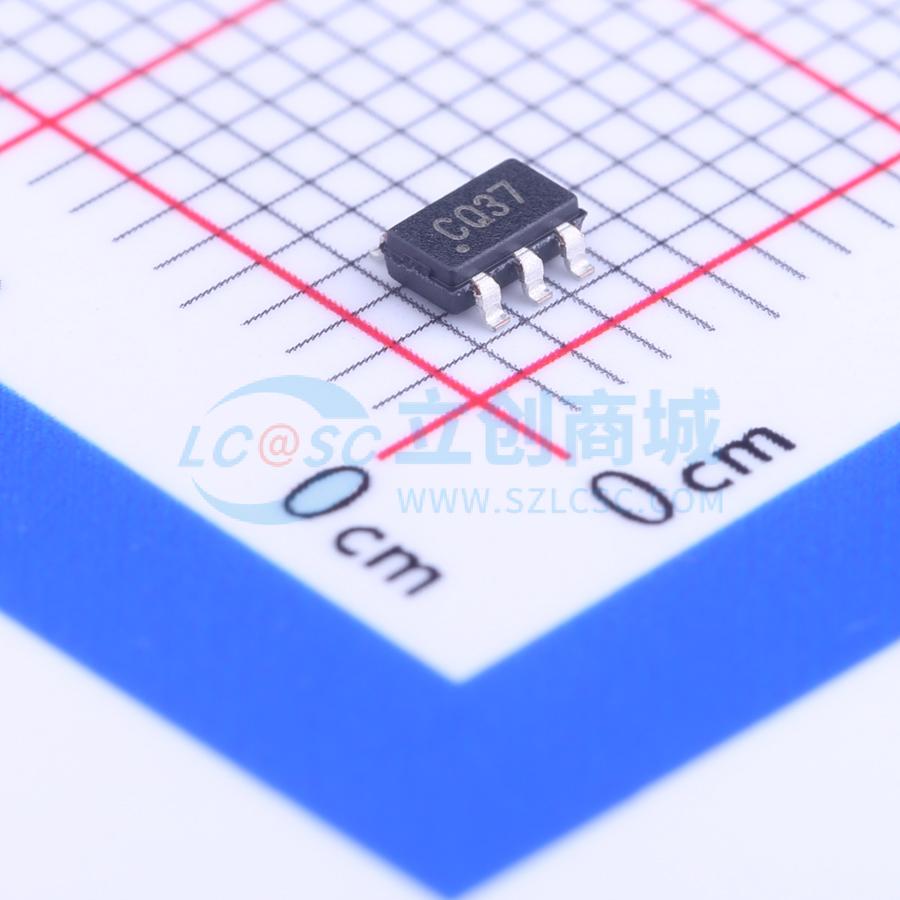

MCP3425A0T-E/CH
带I²C接口和片内参考电压的16位模数转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MCP3425是采用小型SOT-23-6封装的单通道低噪声、高精度、差分输入AZA/D转换器，分辨率最高16位。片内精密2.048V参考电压使得差分输入电压范围为±2.048V（△电压 = 4.096V）。器件可使用2线I²C兼容串行接口，并采用2.7V至5.5V的单电源供电。用户通过2线I²C串行接口对可控制的配置位进行设置，从而MCP3425器件可按每秒15、60或240次采样（samples per second，SPS）的速率执行转换。此器件具有片内可编程增益放大器（PGA），用户可在模数转换开始之前，选择PGA增益为x1、x2、x4或x8。这允许MCP3425器件以较高的分辨率转换较小的输入信号。该器件有两种转换模式：(a)连续转换模式和 (b)单次转换模式。在单次转换模式下，器件在一次转换之后自动进入低电流待机模式，这样可以显著降低空闲期间的电流消耗。MCP3425器件可用于各种要求设计简单、低功耗和小体积的高精度模数数据转换应用中。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP3425A0T-E/CH
- 商品编号
- C66823
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 15Hz | |
| 通道数 | 1 | |
| 工作电压 | 2.7V~5.5V | |
| 接口类型 | I2C | |
| 差分输入 | 是 | |
| 积分非线性 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 时钟/振荡器 | 内置 | |
| 基准电压源 | 内置 | |
| 可变增益 | 支持 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 240Hz；60Hz；15Hz | |
| 静态电流 | 100nA | |
| 全量程范围(FSR) | 2.048V；512mV；1.024V；4.096V |
商品概述
MCP3425是采用小型SOT-23-6封装的单通道低噪声、高精度、差分输入AZA/D转换器，分辨率最高16位。片内精密2.048V参考电压使得差分输入电压范围为±2.048V（△电压 = 4.096V）。器件可使用2线I²C兼容串行接口，并采用2.7V至5.5V的单电源供电。 用户通过2线I²C串行接口对可控制的配置位进行设置，从而MCP3425器件可按每秒15、60或240次采样（samples per second，SPS）的速率执行转换。此器件具有片内可编程增益放大器（PGA），用户可在模数转换开始之前，选择PGA增益为x1、x2、x4或x8。这允许MCP3425器件以较高的分辨率转换较小的输入信号。该器件有两种转换模式：(a)连续转换模式和 (b)单次转换模式。在单次转换模式下，器件在一次转换之后自动进入低电流待机模式，这样可以显著降低空闲期间的电流消耗。 MCP3425器件可用于各种要求设计简单、低功耗和小体积的高精度模数数据转换应用中。
商品特性
- 采用SOT-23-6封装的16位AEADC
- 差分输入操作
- 每次转换都进行内部失调电压和增益自校准
- 片内参考电压：精度：2.048V±0.05%
- 片内可编程增益放大器（Programmable GainAmplifier, PGA）：增益为1、2、4或8
- 片内振荡器
- INL：FSR的10 ppm（FSR = 4.096V/PGA）
- 可编程数据转换速率选项：15SPS（16位）、60 SPS（14位）、240 SPS（12位）
- 单次或连续转换选项
- 低电流消耗：典型值145μA（VDD = 3V，连续转换）
- 单次转换（1SPS），VDD = 3V：16位模式下典型值为9.7μA，14位模式下典型值为2.4μA，12位模式下典型值为0.6μA
- 支持I²C串行接口：标准、快速和高速模式
- 单电源操作：2.7V至5.5V
- 扩展级温度范围：-40°C至125°C
应用领域
- 便携式仪表
- 电子秤和电量计
- 使用RTD、热敏电阻和热电偶的温度检测
- 测量压力、应变和力的电桥
