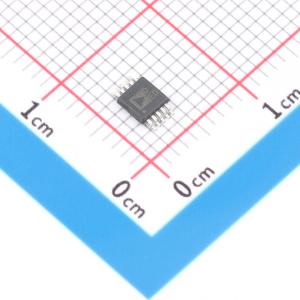

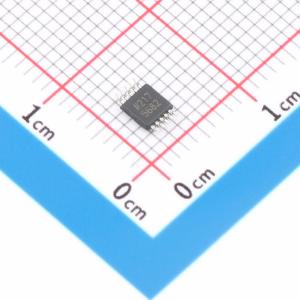

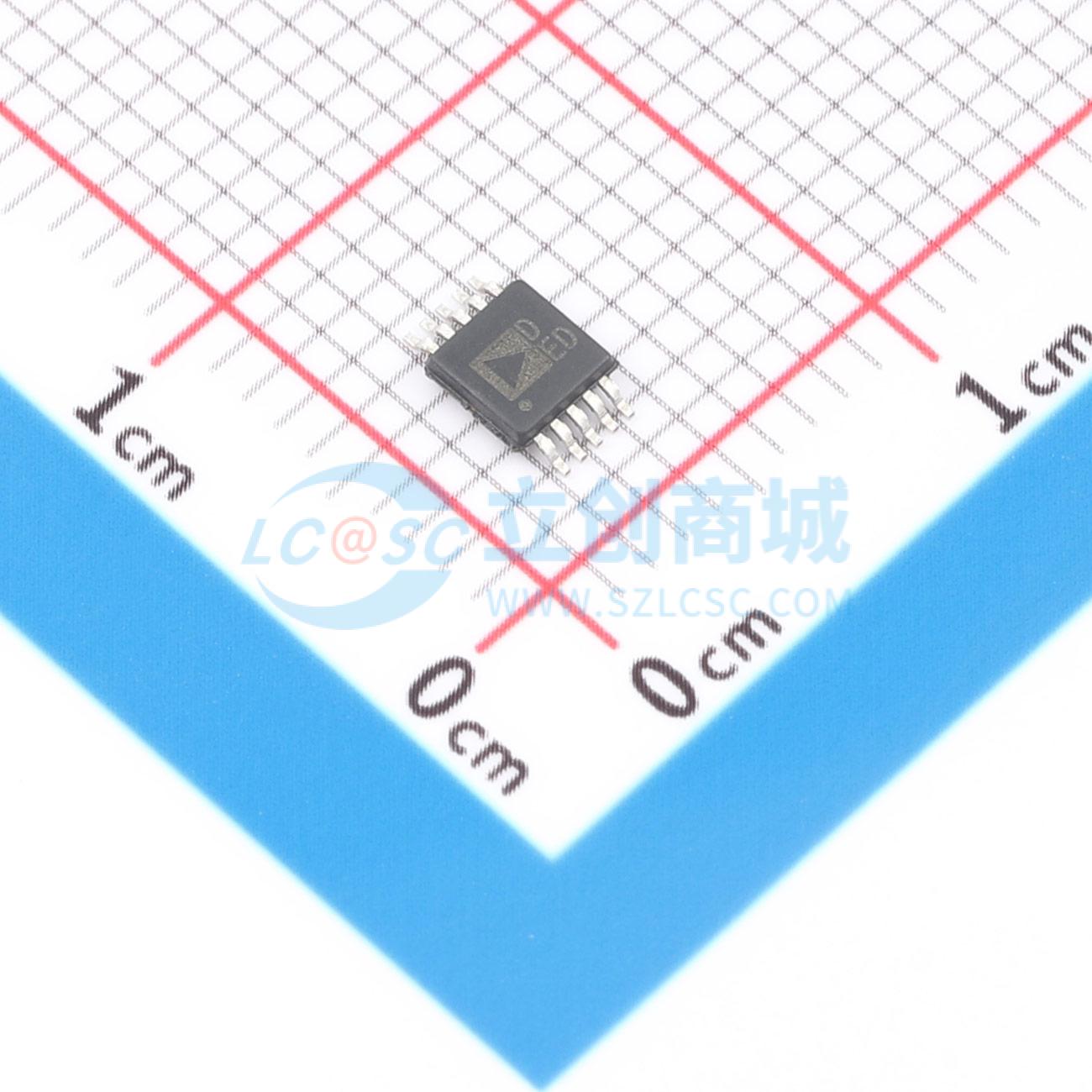

AD5274BRMZ-100

AD5272/AD5274 是单通道、1024/256 抽头数字电位器，在紧凑的封装中集成了业界领先的可变电阻性能和非易失性存储器（NVM）。 AD5272/AD5274 确保端到端电阻容差误差小于 1%，并提供 50 次可编程（50 - TP）存储器。 业界领先的低电阻容差误差特性得到保证，这简化了开环应用以及精密校准和容差匹配应用。 AD5272/AD5274 器件的滑动端设置可通过与 I²C 兼容的数字接口进行控制。在将电阻值编程到 50 - TP 存储器之前，允许进行无限次调整。AD5272/AD5274 无需任何外部电压源来熔断保险丝，并且有 50 次永久编程机会。在 50 - TP 激活期间，永久熔断保险丝命令会锁定滑动端位置（类似于在机械微调电位器上涂抹环氧树脂）。 AD5272/AD5274 提供 3 mm×3 mm 的 10 引脚 LFCSP 封装和 10 引脚 MSOP 封装。这些器件保证能在 -40℃ 至 +125℃ 的扩展工业温度范围内工作。

• 单通道，1024/256 抽头分辨率，标称电阻为 20 kΩ、50 kΩ、100 kΩ
• 最大标称电阻容差误差为 ±1%
• 50 次可编程（50 - TP）滑动端存储器
• 电位器模式温度系数：5 ppm/℃
• 2.7 V 至 5.5 V 单电源供电
• ±2.5 V 至 ±2.75 V 双电源供电，适用于交流或双极性应用
• 与 I²C 兼容的接口
• 滑动端设置回读
• 上电时从 50 - TP 存储器刷新
• 薄型 10 引脚 LFCSP 封装，3 mm×3 mm×0.8 mm
• 紧凑的 10 引脚 MSOP 封装，3 mm×4.9 mm×1.1 mm

• 替代机械电位器
• 运算放大器：可变增益控制
• 仪器仪表：增益、失调调整
• 可编程电压 - 电流转换
• 可编程滤波器、延迟、时间常数
• 可编程电源
• 传感器校准
