AD1585BRTZ-REEL7

AD1582/AD1583/AD1584/AD1585是低成本、低功耗、低压差、精密带隙基准源。这些产品有三端（串联）器件可供选择，采用紧凑的SOT-23三引脚表面贴装封装。这些基准源的通用性使其非常适合用于电池供电的3 V或5 V系统，此类系统的电源电压可能会有较大变化，且需要将功耗降至最低。 AD1582/AD1583/AD1584/AD1585具有出色的精度和温度稳定性，这得益于片上元件的精确匹配和热跟踪。专利温度漂移曲率校正设计技术可最大程度减少电压输出温度特性中的非线性。 AD1582/AD1583/AD1584/AD1585系列模式器件可提供或吸收高达5 mA的负载电流，仅需200 mV的裕量电源即可高效工作。这些器件的最大静态电流为70 μA，且随电源电压的变化仅为1.0 μA/V。与传统的并联器件相比，这些设计的优势十分显著。宝贵的电源电流不再通过输入串联电阻浪费，并且在所有输入电压水平下都能实现最高的功率效率。 AD1582/AD1583/AD1584/AD1585有A和B两个等级，采用超小尺寸的SOT23封装。所有等级均在-40°C至+125°C的工业温度范围内进行了规格定义。

• 串联基准源（2.5 V、3 V、4.096 V、5 V）
• 低静态电流：最大70 μA
• 电流输出能力：±5 mA
• 宽电源范围：VIN = VOUT + 200 mV至12 V
• 宽带噪声（70 Hz至10 kHz）：50 μV rms
• 规定的温度范围：-40°C至+125°C

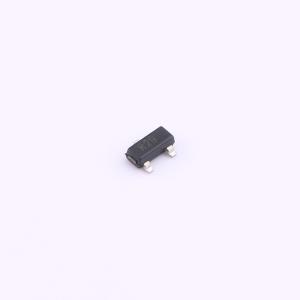

• 紧凑的表面贴装SOT-23封装
• 符合汽车应用要求

• 便携式电池供电设备，例如笔记本电脑、手机、寻呼机、个人数字助理（PDA）、全球定位系统（GPS）和数字万用表（DMM）
• 计算机工作站，适用于各种视频随机存取存储器数模转换器（RAMDAC）
• 智能工业变送器
• PCMCIA卡
• 汽车领域
• 硬盘驱动器
• 3 V/5 V、8位/12位数据转换器
