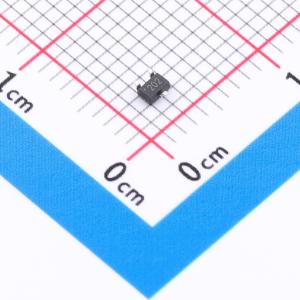

温馨提醒：图片仅供参考，商品以实物为准
AD1580BKSZ-REEL7
1.2 V 微功耗、高精度分流电压基准源
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AD1580是一款低成本、两端（并联）精密带隙基准源。对于50 μA至10 mA的输入电流，它能提供精确的1.225V输出。片上元件的精确匹配和热跟踪特性使AD1580具备卓越的精度和稳定性
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD1580BKSZ-REEL7
- 商品编号
- C649028
- 商品封装
- SC-70-3
- 包装方式
- 编带
- 商品毛重
- 0.085292克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 输出电压 | 1.225V | |
| 输出电流 | 10mA | |
| 精度 | - | |
| 温度系数 | 50ppm/℃ |
| 属性 | 参数值 | |
|---|---|---|
| 电压基准类型 | 并联 | |
| 最小阴极电流调节 | 50uA | |
| 噪声(0.1Hz-10Hz) | 5uVp-p | |
| 噪声(10Hz-10kHz) | 20uVrms | |
| 工作温度 | -40℃~+85℃ |
商品概述
AD1580是一款低成本、两端（并联）精密带隙基准源。对于50 μA至10 mA的输入电流，它能提供精确的1.225 V输出。 AD1580卓越的精度和稳定性得益于片上元件的精确匹配和热跟踪。采用了专有的曲率校正设计技术，以最大程度减小电压输出温度特性中的非线性。AD1580在任何电容负载值下都能保持稳定。 最低工作电流低，使AD1580非常适合用于由电池供电的3 V或5 V系统。不过，较宽的工作电流范围意味着AD1580极为通用，适用于各种大电流应用。 AD1580有A和B两个等级，均采用SOT - 23和SC70封装，这是目前最小的表面贴装封装。两个等级均在 - 40 °C至 + 85 °C的工业温度范围内进行了规格定义。
商品特性
- 宽工作范围：50 μA至10 mA
- 初始精度：最大±0.1%
- 温度漂移：最大±50 ppm/°C
- 输出阻抗：最大0.5 Ω
- 宽带噪声（70 Hz至10 kHz）：20 μV rms
- 工作温度范围： - 40 °C至 + 85 °C
- 高ESD额定值：人体模型4 kV，机器模型400 V
- 紧凑的表面贴装SOT - 23和SC70封装
应用领域
- 便携式电池供电设备：手机、笔记本电脑、个人数字助理（PDA）、全球定位系统（GPS）和数字万用表（DMM）
- 计算机工作站：适用于各种视频随机存取存储器数模转换器（RAMDAC）
- 智能工业变送器
- PCMCIA卡
- 汽车应用
- 3 V/5 V、8位至12位数据转换器
