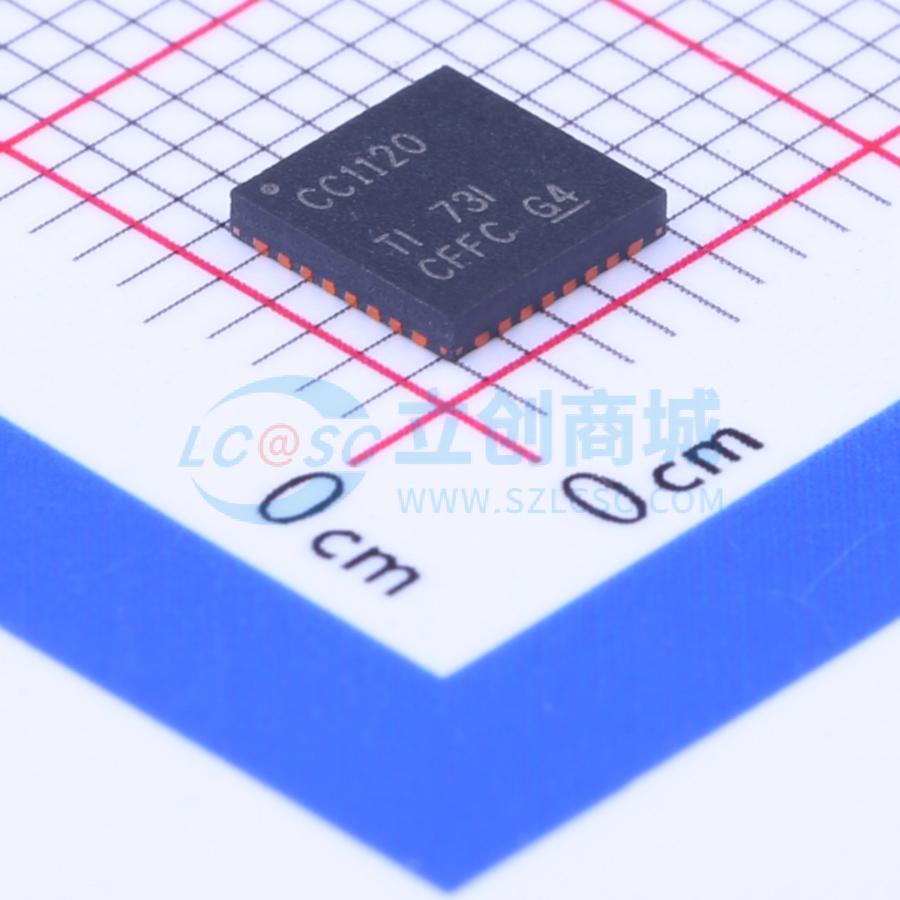

温馨提醒：图片仅供参考，商品以实物为准

CC1120RHBR

适用于窄带系统的高性能射频收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CC1120 适用于窄带系统的高性能低于 1GHz 无线收发器
品牌名称: TI(德州仪器)
商品型号: CC1120RHBR
商品编号: C66751
商品封装: VQFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.158克(g)

商品参数

	属性	参数值
	商品目录	无线收发芯片
	频率范围	274MHz~320MHz；164MHz~192MHz；410MHz~480MHz；820MHz~960MHz
	接口类型	SPI
	工作电压	2V~3.6V
	应用领域	802.15.4；ZigBee
	输出功率	16dBm
	数据速率	200Kbps

	属性	参数值
	发射电流	54mA
	灵敏度	-123dBm
	接收电流	22mA
	典型应用频率	868MHz；915MHz
	工作温度	-40℃~+85℃
	类型	收发器
	功能特性	支持RSSI功能；输入同步字识别功能；上电复位功能；自动重传功能；自动应答功能

商品概述

CC1120是一款全集成单芯片无线电收发器，专为低成本无线系统设计，可在低功耗、低电压工作条件下实现高性能。所有滤波器均已集成，无需昂贵的外部声表面波滤波器和中频滤波器，主要面向164至192MHz、274至320MHz、410至480MHz、820至960MHz频段的工业、科学和医疗应用以及短距离设备应用。CC1120为分组处理、数据缓冲、突发传输、空闲信道评估、链路质量指示、唤醒无线电提供广泛的硬件支持，主要工作参数可通过SPI接口控制，典型应用中配合微控制器使用，仅需少量外部无源组件。

商品特性

高性能单芯片收发器，邻道选择性在12.5kHz偏移下为64dB，阻塞性能在10MHz偏移下为91dB
接收灵敏度表现良好：1.2kbps速率下为-123dBm，50kbps速率下为-110dBm，使用内置编码增益可达-127dBm
相位噪声极低，10kHz偏移下为-111dBc/Hz
适合在169MHz和433MHz频段满足相关规范要求，频谱效率高，符合窄带要求，可在12.5kHz信道中实现9.6kbps传输
配备独立的128字节接收和发送先入先出缓存
支持与CC1190器件无缝集成，可提升作用距离，灵敏度可提升3dB，输出功率可达+27dBm
电源电压范围宽，为2.0V~3.6V，电流消耗低：接收嗅探模式下为2mA，低功耗模式峰值电流为17mA，高性能模式峰值电流为22mA，+14dBm发送状态下为45mA，掉电模式电流为0.12μA，eWOR定时器运行时为0.5μA
输出功率可编程，最高可达+16dBm，步进大小为0.4dB
支持自动输出功率爬坡，数据速率可配置，范围为0~200kbps
支持多种调制格式：2-FSK、2-GFSK、4-FSK、4-GFSK、MSK、OOK
搭载WaveMatch功能，通过高级数字信号处理提升同步检测性能
符合RoHS要求，采用5mm×5mm无引线QFN 32引脚封装RHB
支持符合多个地区的行业规范要求
带有增强型唤醒无线电eWOR功能，可实现自动低功耗接收轮询
支持天线分集功能，支持重传，支持对接收到的分组自动应答，支持TCXO支持与控制，功耗模式下也可正常工作
内置自动空闲信道评估CCA，适用于先听后说LBT系统
内置编码增益支持，可提升作用距离与传输稳健性
支持数字RSSI测量，内置温度传感器

应用领域

窄带极低功耗无线系统，信道间隔低至12.5kHz
169MHz、315MHz、433MHz、868MHz、915MHz、920MHz、950MHz ISM/SRD频段系统
无线计量与无线智能电网
IEEE 802.15.4g系统
家庭与楼宇自动化
无线报警与安全系统
工业监测与控制
无线医疗保健应用
无线传感器网络与有源RFID
专用移动无线电
