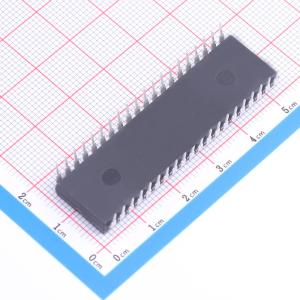

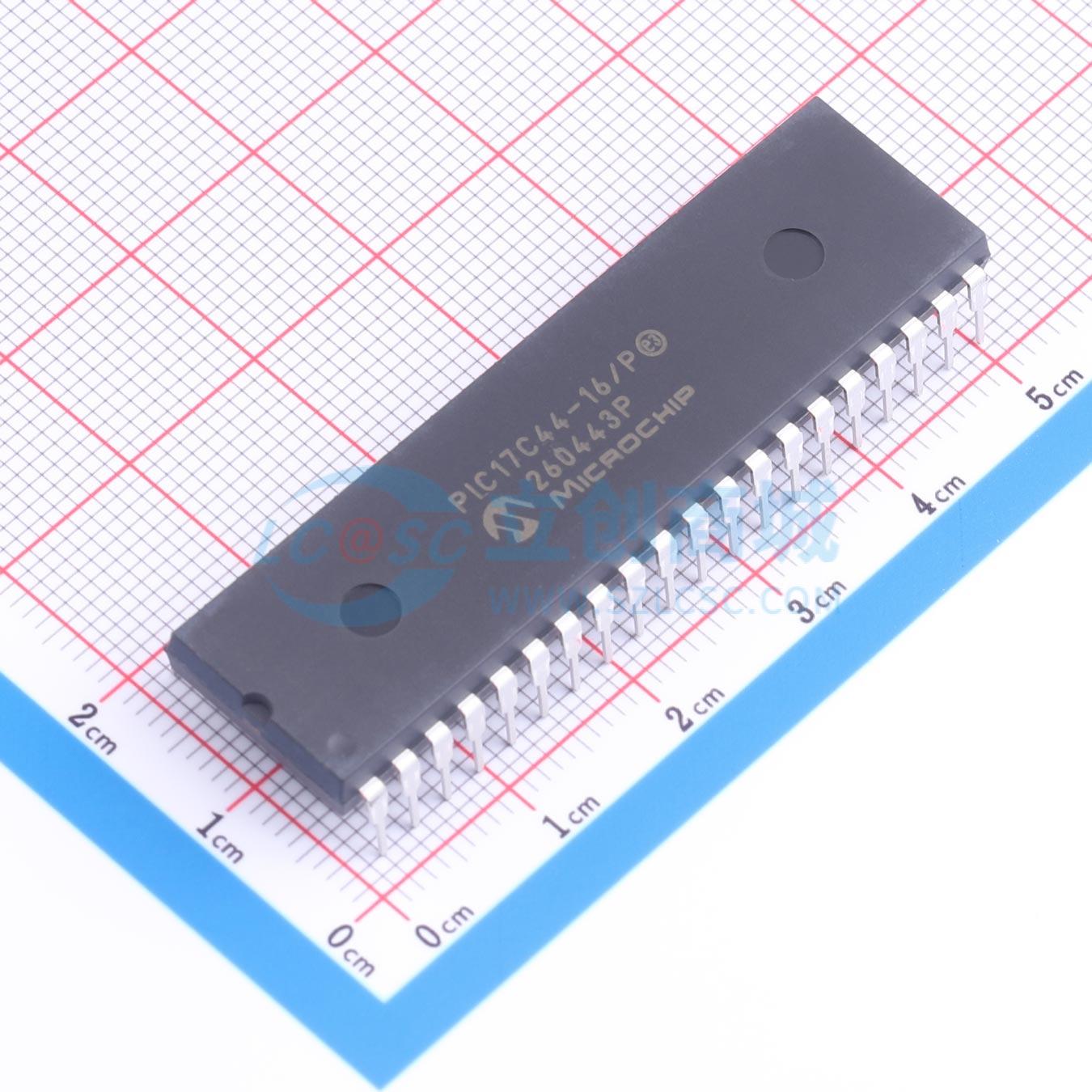

PIC17C44-16/P

高性能8位CMOS EPROM/ROM微控制器。包括的型号有：PIC17CR42、PIC17C42A、PIC17C43、PIC17CR43和PIC17C44。微控制器核心特性包括58条单字指令，所有指令均为单周期（121纳秒），除了程序分支和表读/写操作为两周期，工作速度为DC - 33 MHz时钟输入，DC - 121纳秒指令周期，硬件乘法器（PIC17C42除外），中断能力，16级深硬件堆栈，直接、间接和相对寻址模式，内部/外部程序存储器执行，以及64K X 16可寻址程序存储空间。

外设特性包括33个具有独立方向控制的I/O引脚，高电流吸收/输出用于直接驱动LED，两个捕获输入和两个PWM输出，TMR0：带8位可编程预分频器的16位定时器/计数器，TMR1：8位定时器/计数器。特殊的微控制器特性包括上电复位（POR）、上电定时器（PWRT）、振荡器启动定时器（OST）、带有专用片上RC振荡器的看门狗定时器（WDT）、代码保护、节能SLEEP模式以及可选的振荡器选项。

CMOS技术特点包括低功耗、高速CMOS EPROM/ROM技术，全静态设计，宽工作电压范围（2.5V至6.0V），商业和工业温度范围，低功耗消耗，以及典型的待机电流。

PIC17C4X设备是多功能PIC17CXX系列低成本、高性能、CMOS全静态8位微控制器中的40/44引脚EPROM/ROM成员。它们采用先进的RISC架构，增强的核心特性，16级深堆栈，以及多个内部和外部中断源。哈佛架构的独立指令和数据总线允许16位宽的指令字和单独的8位宽的数据。PIC17C42中可用总共55条指令（精简指令集），其他所有设备中则有58条指令。此外，大量的寄存器集合提供了一些用于实现极高性能的架构创新。对于数学密集型应用，除PIC17C42外的所有设备都具有单周期8X8硬件乘法器。

PIC17CXX微控制器通常比同类8位微控制器实现2:1的代码压缩和4:1的速度提升。PIC17C4X设备最多拥有454字节的RAM和33个I/O引脚。此外，PIC17C4X增加了许多在许多高性能应用中有用的外围特性，包括四个定时器/计数器，两个捕获输入，两个PWM输出，以及通用同步异步收发器（USART）。这些特殊功能减少了外部组件，从而降低了成本，提高了系统可靠性，并降低了功耗。有四种振荡器选项，其中单引脚RC振荡器提供了低成本解决方案，LF振荡器适用于低频率晶体并最小化功耗，XT是标准晶体，EC用于外部时钟输入。SLEEP（掉电）模式提供了额外的节能效果。用户可以通过多种外部和内部中断及设备复位唤醒芯片。

设备操作模式有四种配置选项：微处理器、微控制器、扩展微控制器和受保护微控制器。微处理器和扩展微控制器模式允许最多64K-words的外部程序存储器。一个高度可靠的带有专用片上RC振荡器的看门狗定时器提供了防止软件故障的保护。
