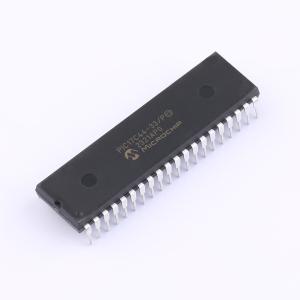

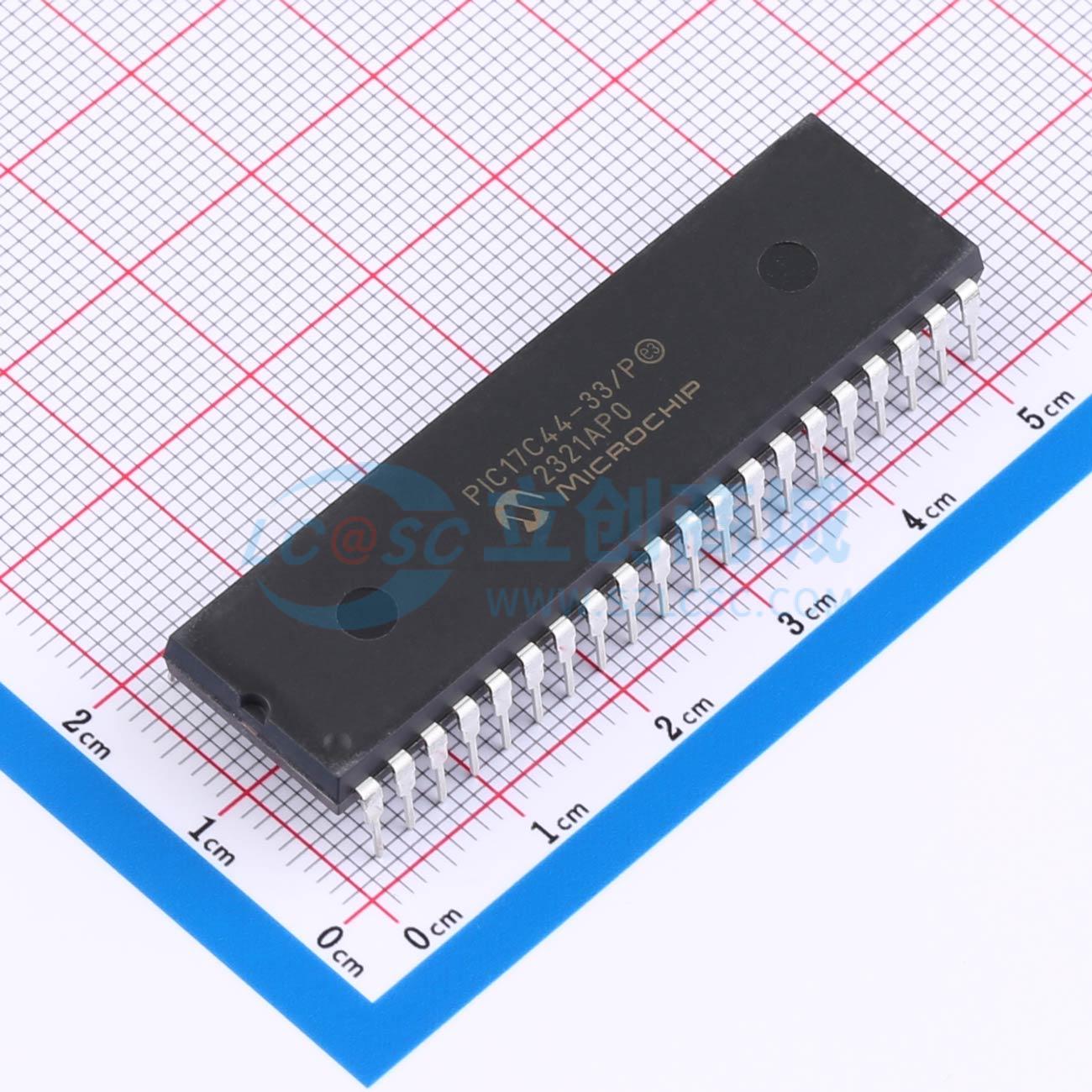

PIC17C44-33/P

高性能8位CMOS EPROM/ROM微控制器

描述

PIC17C4x系列属于PIC17Cxx系列微控制器，包括以下器件：PIC17C42、PIC17CR42、PIC17C42A、PIC17C43、PIC17CR43和PIC17C44。这些器件是40/44引脚的EPROM/ROM型PIC17Cxx系列微控制器家族的成员，该家族具有低成本、高性能、CMOS、全静态、8位微控制器等特点。所有PIC16/17微控制器均采用先进的RISC架构。PIC17Cxx具有增强的核心功能、16级深堆栈以及多个内部和外部中断源。哈佛架构的分离指令和数据总线允许使用16位宽的指令字和单独的8位宽数据。两级指令流水线允许所有指令在一个周期内执行，除了程序分支（需要两个周期）。PIC17C42有55条指令，所有其他器件有58条指令。此外，大型寄存器组提供了一些用于实现非常高性能的架构创新。对于数学密集型应用，所有器件（PIC17C42除外）都具有单周期8x8硬件乘法器。PIC17Cxx微控制器通常可以实现2:1的代码压缩和4:1的速度提升，优于同类其他8位微控制器。PIC17C4x器件最多具有454字节的RAM和33个I/O引脚。此外，PIC17C4x还添加了几个外设功能，这些功能在许多高性能应用中非常有用，包括四个定时器/计数器、两个捕获输入、两个PWM输出以及通用同步异步收发器（USART）。这些特殊功能减少了外部组件，从而降低了成本、提高了系统可靠性并降低了功耗。有四种振荡器选项：单引脚RC振荡器、LF振荡器、xT晶体和EC用于外部时钟输入。SLEEP（关电）模式提供额外的节能效果。用户可以通过多个外部和内部中断以及设备复位从SLEEP唤醒芯片。该器件有四种配置选项用于操作模式：微处理器、微控制器、扩展微控制器和受保护的微控制器。微处理器和扩展微控制器模式允许最多64K字的外程序存储器。一个高度可靠的看门狗定时器，具有自己的片上RC振荡器，可防止软件故障。采用紫外线可擦除CERDIP封装的版本非常适合代码开发，而具有成本效益的一次性可编程（OTP）版本适用于任何数量的生产。PIC17C4x非常适合各种应用，从精确的电机控制和工业过程控制到汽车、仪表和电信应用。其他需要快速执行复杂软件程序或将软件代码编程为制造过程的最后一步的应用也同样适用。EPROM技术使定制应用程序程序（具有唯一的安全代码、组合、型号、参数存储等）变得快速而方便。小尺寸封装选项使PIC17C4x非常适合空间有限且需要高性能的应用。高速执行、强大的外设功能、灵活的I/O和低功耗，所有这些都以低成本实现，使PIC17C4x成为各种嵌入式控制应用的理想选择。

品牌名称

MICROCHIP(美国微芯)

商品型号

PIC17C44-33/P

商品编号

C647953

商品封装

PDIP-40​

包装方式

管装

商品毛重

12.533333克(g)
