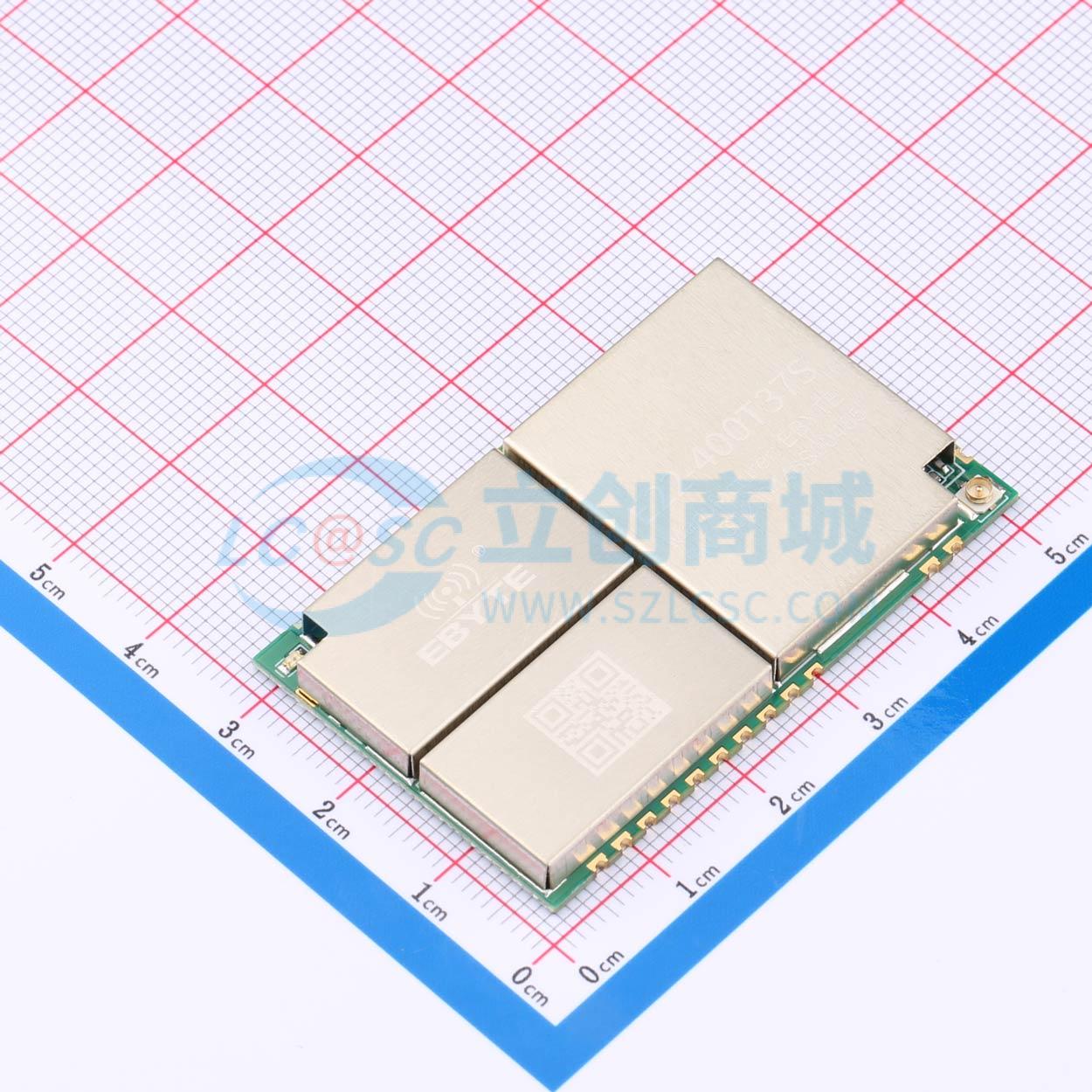

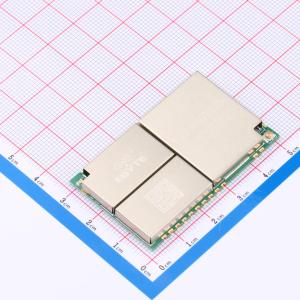

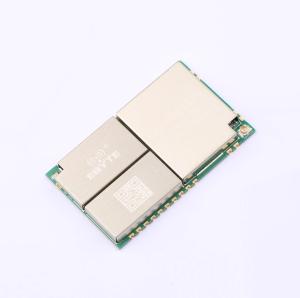

E22-400T37S

LoRa无线模块433M串口通信数传收发中继组网SX1262/SX1268模组

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 无线模块全新一代的LoRa无线模块，基于SX1268射频芯片的无线串口模块（UART），具有多种传输方式，工作在(410.125～493.125MHz）频段（默认433.125MHz），LoRa扩频技术，TTL电平输出，支持4.5V - 15V的供电电压。采用全新一代LoRa扩频技术，与传统SX1278方案相比，SX1268更远，速度更快，功耗更低，体积更小；支持空中唤醒、无线配置、载波监听、自动中继、通信密钥等功能，支持分包长度设定
品牌名称: EBYTE(亿佰特)
商品型号: E22-400T37S
商品编号: C5844211
商品封装: 50x30.9mm
包装方式: 托盘
商品毛重: 11克(g)

商品参数

商品概述

E22-400T37S 是全新一代的LoRa 无线模块，基于SX1268 射频芯片的无线串口模块（UART），具有多种传输方式，工作在(410.125~493.125MHz)频段（默认433.125MHz），LoRa 扩频技术，TTL 电平输出，支持4.5V - 15V的供电电压。 E22-400T37S 采用全新一代LoRa 扩频技术，与传统SX1278 方案相比，SX1268 更远，速度更快，功耗更低，体积更小；支持空中唤醒、无线配置、载波监听、自动中继、通信密钥等功能，支持分包长度设定。

商品特性

基于SX1268 开发全新LoRa 扩频调制技术，带来更远的通讯距离，抗干扰能力更强
支持自动中继组网，多级中继适用于超远距离通信，同一区域运行多个网络同时运行
支持用户自行设定通信密钥，且无法被读取，极大提高了用户数据的保密性
支持LBT 功能，在发送前监听信道环境噪声，可极大的提高模块在恶劣环境下的通信成功率
支持RSSI 信号强度指示功能，用于评估信号质量、改善通信网络
支持无线参数配置，通过无线发送指令数据包，远程配置或读取无线模块参数
支持空中唤醒，即超低功耗功能，适用于电池供电的应用方案
支持定点传输、广播传输、信道监听
在全供电范围内支持深度休眠，该模式下整机功耗低于10uA
支持全球免许可ISM 433MHz 频段，支持470MHz 抄表频段
模块内置PA+LNA，理想条件下通信距离可达25km
参数掉电保存，重新上电后模块会按照设置好的参数进行工作
高效看门狗设计，一旦发生异常，模块将在自动重启，且能继续按照先前的参数设置继续工作
支持0.3K~62.5kbps 的数据传输速率
支持4.5~15V 宽电压供电，全供电范围均可保证37dBm 功率输出
工业级标准设计，支持-40~+85°C 下长时间使用
模块功率最大可达5W(37dBm)，传输更远更稳定
模组内置欠压、过压预警功能并内置预警LED
模组内置过温保护功能，超过模组最大温度后自动停止发送

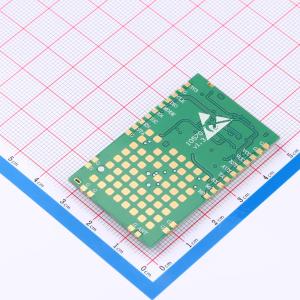

模组底部预留矩阵焊盘，方便二次开发的散热处理

应用领域

家庭安防报警及远程无钥匙进入
智能家居以及工业传感器等
无线报警安全系统
楼宇自动化解决方案
无线工业级遥控器
医疗保健产品
高级抄表架构(AMI)
汽车行业应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(12个/托盘，最小起订量 1 个)

个

起订量：1 个12个/托盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	LoRa模块
	工作频段	433MHz
	发射功率	38dBm
	接口类型	UART
	调制方式	LoRa
	工作电压	4.5V~15V

	属性	参数值
	天线形式	邮票孔天线；IPEX接口
	接收电流	48mA
	发送电流	1300mA
	接收灵敏度	-130dBm
	通讯距离	25km
