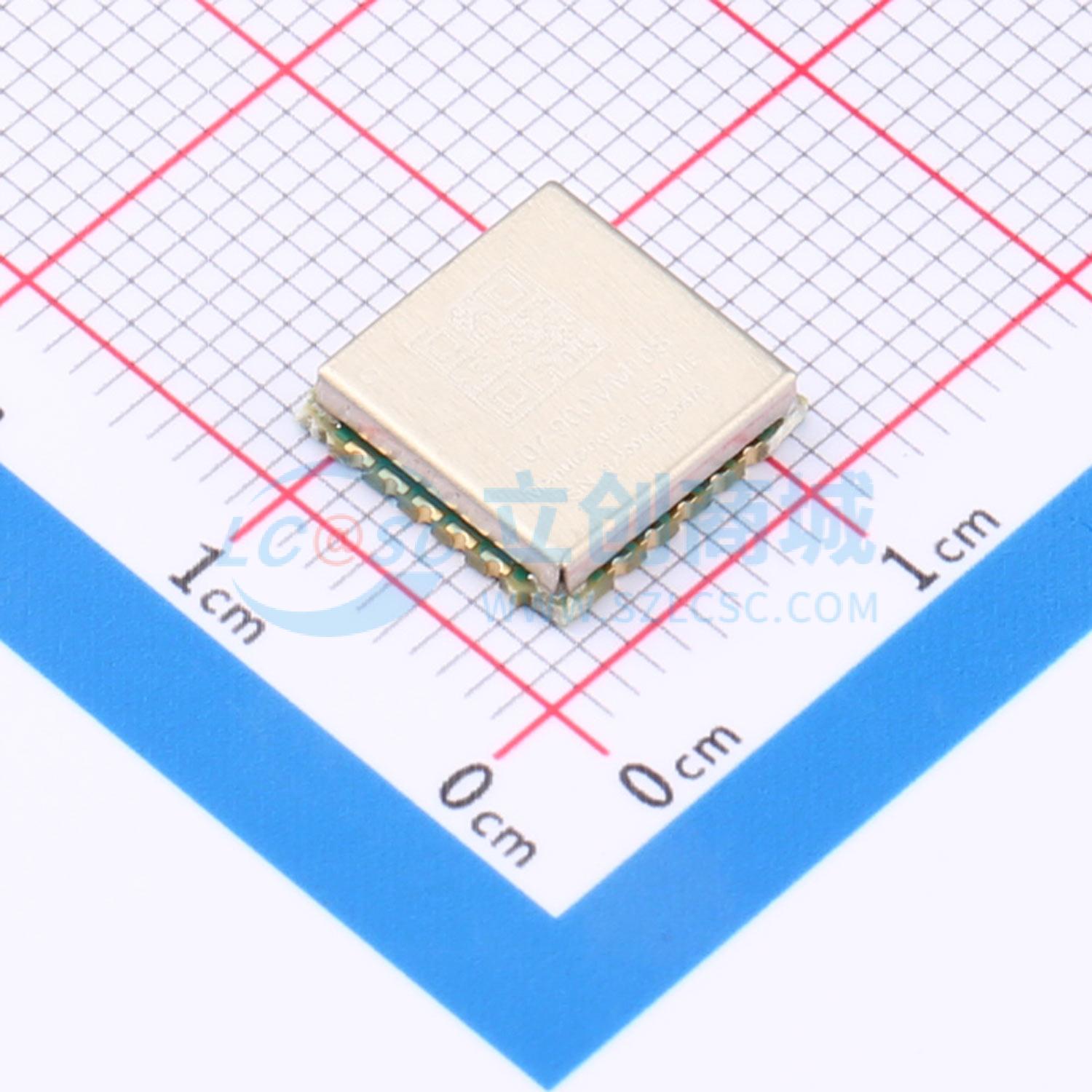

温馨提醒：图片仅供参考，商品以实物为准

E07-900MM10S

亿佰特CC1101无线模块868/915MHz数传收发工业级射频通讯模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 无线模块采用美国德州仪器（TI）CC1101 芯片为核心自主研发的贴片式无线模块，工作频段在855～925 MHz，且使用工业级高精度 26MHz 晶振。该系列模块主要针对智能家庭、工业、科研和医疗以及短距离无线通信设备。可提供对数据包处理、数据缓冲、突发传输、接收信号强度指示(RSSI)、空闲信道评估(CCA)、链路质量指示以及无线唤醒(WOR)的广泛硬件支持。
品牌名称: EBYTE(亿佰特)
商品型号: E07-900MM10S
商品编号: C5844212
商品封装: 10x10mm
包装方式: 编带
商品毛重: 0.7克(g)

商品参数

商品概述

E07-M 系列是采用CC1101 芯片为核心自主研发的贴片式无线模块，可工作频段分别在431 - 446.5 MHz 和855 - 925MHz，且使用工业级高精度26MHz 晶振。由于采用已经十分成熟的CC1101 射频芯片为模块核心，其稳定性获得用户一致好评，兼容性也无需担心。该系列模块主要针对智能家庭、工业、科研和医疗以及短距离无线通信设备。可提供对数据包处理、数据缓冲、突发传输、接收信号强度指示(RSSI)、空闲信道评估(CCA)、链路质量指示以及无线唤醒(WOR)的广泛硬件支持。因该系列模块是纯射频收发模块，因此需要使用外部MCU 驱动或使用专用的SPI 调试工具。

商品特性

理想条件下，通信距离可达1500m
拥有超小尺封装
最大发射功率10dBm，软件多级可调
支持410/450MHz 频段和868MHz/915MHz 频段
支持0.6kbps ~ 500kbps 的数据传输速率
支持多种调制模式(OOK、ASK、GFSK、2-FSK、4-FSK 和MSK)
独立的64 字节RX FIFO 和TX FIFO
支持1.8 ~ 3.6V 供电，大于3.3V 供电均可保证最佳性能
工业级标准设计，支持 - 40 ~ 85°C 下长时间使用
支持RSSI(接收信号强度指示)和LQI(链路质量指示)
通过4 线SPI 接口与MCU 连接，同时提供2 个可设定功能的通用数字输出引脚
通信兼容E07-M 系列产品
E07-400M10S 和E07-900M10S 为双天线形式（IPEX/邮票孔），便于用户二次开发，利于集成

应用领域

智能家居以及工业传感器等
无线报警安全系统
楼宇自动化解决方案
无线工业级遥控器
医疗保健产品
高级抄表架构(AMI)
汽车行业应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交15单

	属性	参数值
	商品目录	射频模块
	模式	收发
	调制方式	FSK；FSK；MSK；GFSK；ASK；OOK
	发射功率	11dBm
	接口类型	SPI
	工作电压	1.8V~3.6V

	属性	参数值
	接收电流	18mA
	发送电流	32mA
	通讯距离	1.5km
	接收灵敏度	-107dBm
	工作温度	-40℃~+85℃
