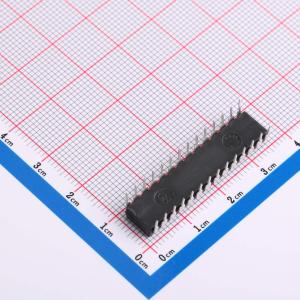

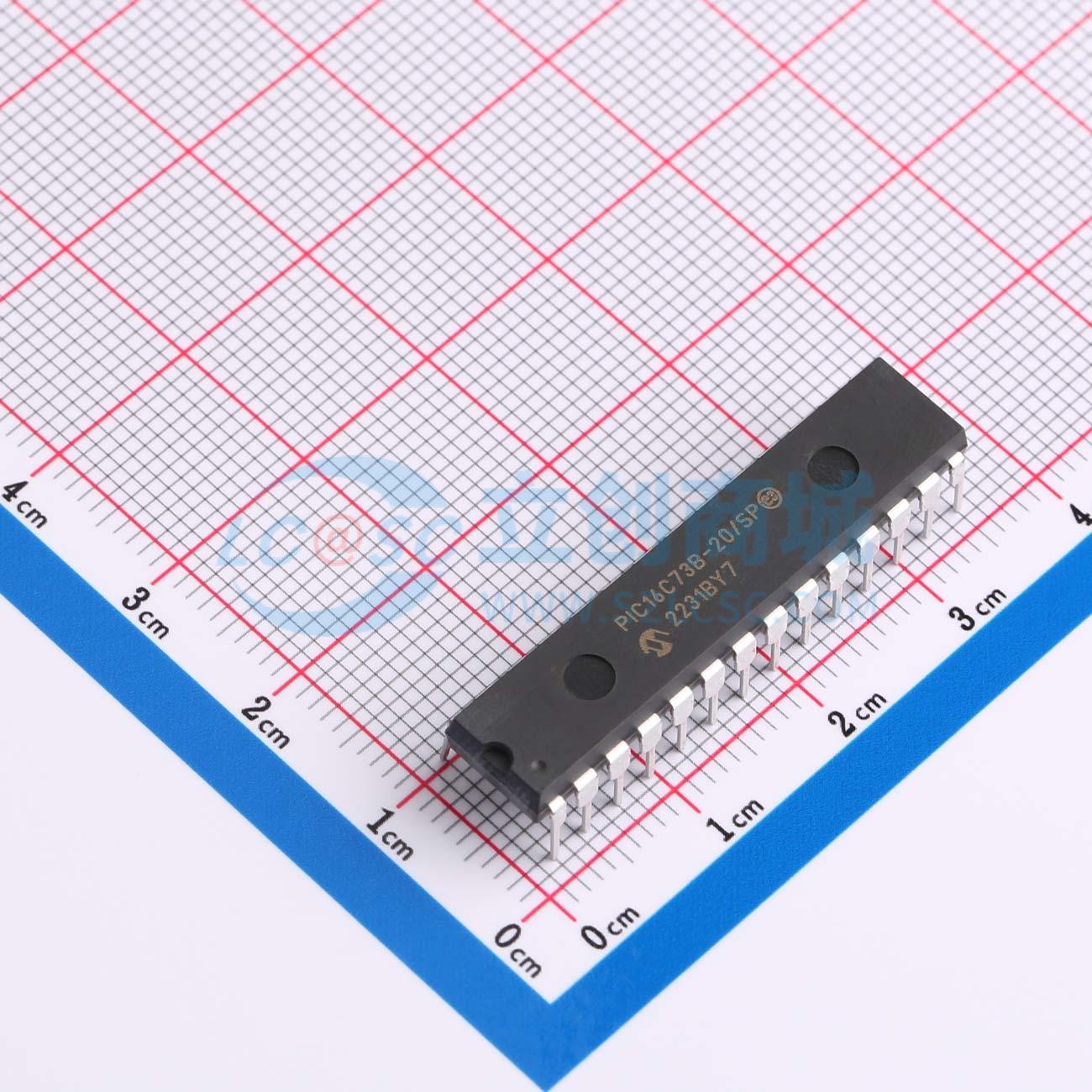

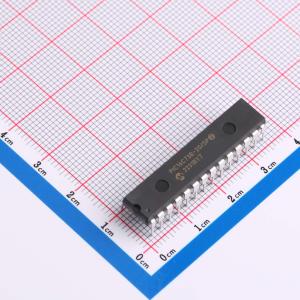

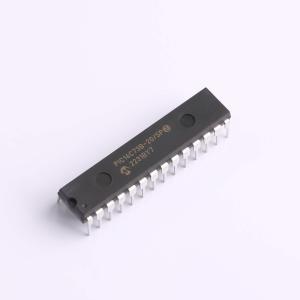

PIC16C73B-20/SP

8位CMOS微控制器带A/D转换器

描述

PIC16C63A/65B/73B/74B器件是低成本、高性能、CMOS、全静态8位微控制器，属于PIC16Cxx中档系列。所有PIC微控制器采用先进的RISC架构。PIC16Cxx微控制器系列具有增强的核心功能、八层深堆栈以及多个内部和外部中断源。Harvard架构的分离指令和数据总线允许使用14位宽的指令字和单独的8位宽数据。两级指令流水线允许所有指令在一个周期内执行，除了程序分支，需要两个周期。总共有35条指令（精简指令集）。此外，大型寄存器组提供了一些用于实现非常高性能的架构创新。PIC16C63A/73B器件有22个I/O引脚。PIC16C65B/74B器件有33个I/O引脚。每个器件有192字节的RAM。此外，还有几个外设功能可用，包括：三个定时器/计数器，两个捕获/比较/PWM模块，以及两个串行端口。同步串行端口（SSP）可以配置为3线串行外设接口（SPI）或2线集成电路（I2C）总线。通用同步异步接收器发射器（USART）也称为串行通信接口或SCI。此外，PIC16C73B提供了一个5通道高速8位A/D，而PIC16C74B提供8个通道。8位分辨率非常适合需要低成本模拟接口的应用，例如：恒温器控制、压力感应等。PIC16C63A/65B/73B/74B器件具有特殊功能，可以减少外部元件，从而降低成本、提高系统可靠性并降低功耗。有四种振荡器选项，其中单引脚RC振荡器提供了一种低成本解决方案，LP振荡器可最大限度地降低功耗，xT是标准晶体，HS是用于高速晶体的。SLEEP（关电）功能提供了一种省电模式。用户可以通过几个外部和内部中断以及复位从SLEEP唤醒芯片。一个高度可靠的看门狗定时器（WDT），具有其自身的片上RC振荡器，可以防止软件死锁，并且还提供了一种从SLEEP唤醒设备的方法。紫外线可擦除CERDIP封装版本非常适合代码开发，而具有成本效益的一次性可编程（OTP）版本适用于任何数量的生产。PIC16C63A/65B/73B/74B器件非常适合许多应用，从安全和远程传感器到家电控制和汽车。EPROM技术使应用程序程序（发射机代码、电机速度、接收器频率等）的定制非常快速和方便。小型封装使该微控制器系列非常适合所有具有空间限制的应用。低成本、低功耗、高性能、易用性和I/O灵活性使PIC16C63A/65B/73B/74B器件非常通用，甚至可以在以前未考虑使用微控制器的领域中使用（例如：定时器功能、串行通信、捕获和比较、PWM功能和协处理器应用）。

品牌名称

MICROCHIP(美国微芯)

商品型号

PIC16C73B-20/SP

商品编号

C647476

商品封装

SPDIP-28​

包装方式

管装

商品毛重

5.347克(g)
