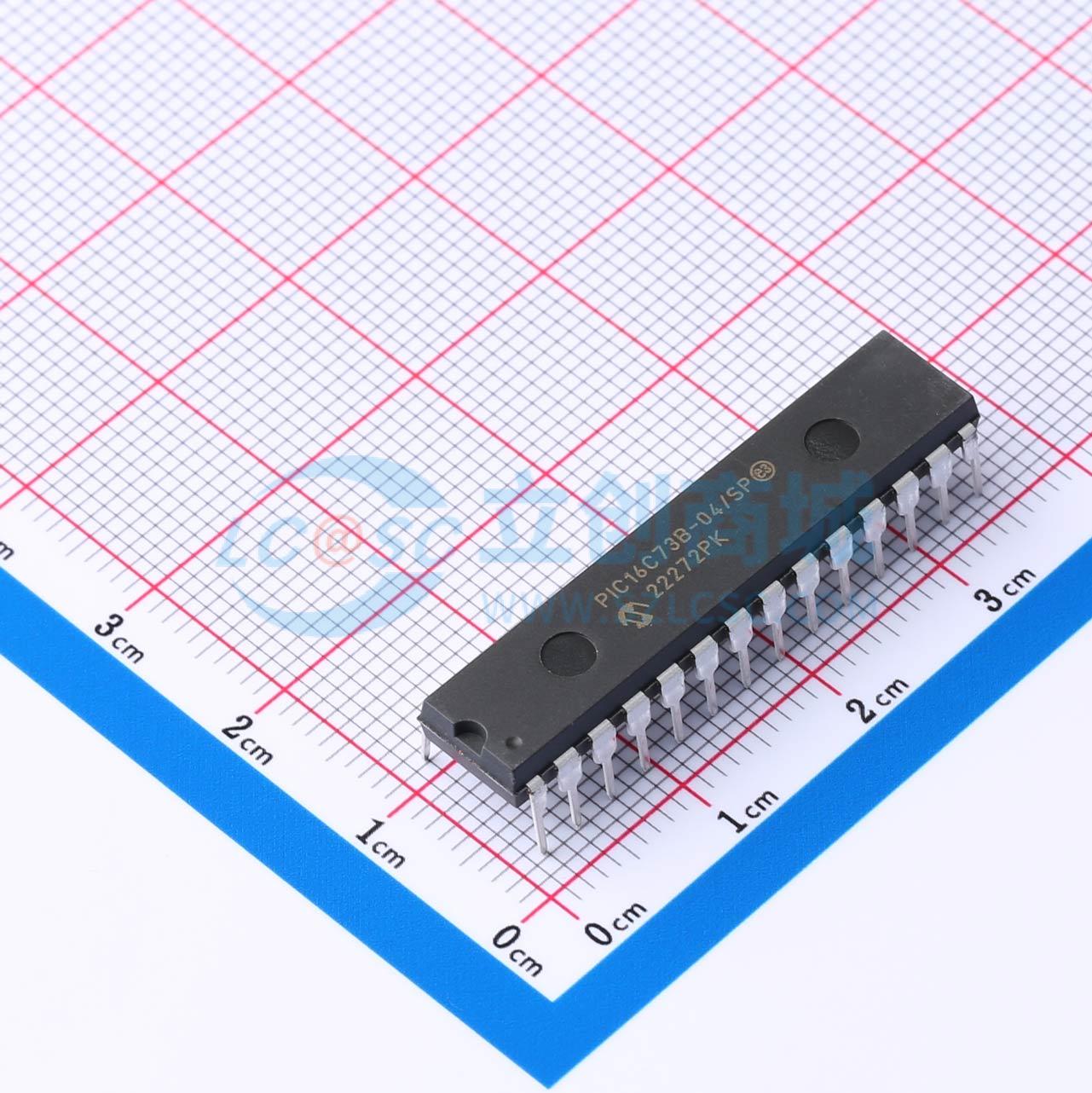

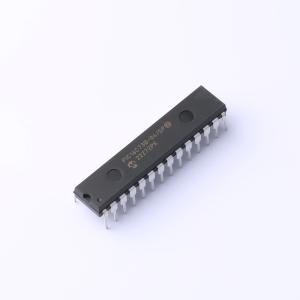

PIC16C73B-04/SP

8位CMOS微控制器带A/D转换器

描述

PIC16C63A/65B/73B/74B 器件是低成本、高性能的CMOS全静态8位微控制器，属于PIC16CXX中档系列。所有PIC微控制器都采用了先进的RISC架构。PIC16CXX微控制器系列具有增强的核心特性、八级堆栈以及多个内部和外部中断源。哈佛架构中的独立指令和数据总线允许使用14位宽的指令字和单独的8位宽数据。两阶段指令流水线使得除程序分支外的所有指令都能在一个周期内执行完毕，而程序分支需要两个周期。共有35条指令（精简指令集）可用。此外，大量的寄存器集合为实现非常高的性能提供了一些架构上的创新。PIC16C63A/73B器件拥有22个I/O引脚。PIC16C65B/74B器件则有33个I/O引脚。每种设备都配备有192字节的RAM。此外，还提供了多种外设功能，包括：三个定时器/计数器、两个捕捉/比较/PWM模块和两个串行端口。同步串行端口（SSP）可以配置为三线制串行外设接口（SPI）或二线制集成电路间总线（I2C）。通用同步异步收发器（USART），也称为串行通信接口或SCI。同时，PIC16C73B提供了一个5通道高速8位A/D转换器，而PIC16C74B则提供了8个通道。8位分辨率非常适合于需要低成本模拟接口的应用场景，例如温控、压力感应等。PIC16C63A/65B/73B/74B器件具备一些特殊功能来减少外部组件，从而降低成本、提高系统可靠性和降低功耗。提供了四种振荡器选项，其中单针RC振荡器提供了一种低成本解决方案，LP振荡器可最小化功耗，XT为标准晶体振荡器，HS适用于高速晶体振荡器。睡眠（低功耗）模式提供了一种节能方式。用户可以通过多种外部和内部中断及复位唤醒芯片从睡眠状态。一个高度可靠的看门狗定时器（WDT），带有其自身的片上RC振荡器，提供了防止软件锁定的保护，并且也提供了一种从睡眠状态唤醒设备的方法。紫外线擦除的CERDIP封装版本非常适合代码开发，而成本效益好的一次性编程（OTP）版本则适合批量生产。PIC16C63A/65B/73B/74B器件广泛适用于从安全和远程传感器到家用电器控制乃至汽车领域的多种应用。EPROM技术使应用程序定制（如发射器代码、电机速度、接收频率等）变得极其快速便捷。小巧的封装使其成为所有空间受限应用的理想选择。低成本、低功耗、高性能、易用性及I/O灵活性让这些设备在以前未曾考虑过使用微控制器的领域也非常多才多艺（例如定时功能、串行通信、捕捉与比较、PWM功能及协处理器应用）。

品牌名称

MICROCHIP(美国微芯)

商品型号

PIC16C73B-04/SP

商品编号

C647474

商品封装

SPDIP-28​

包装方式

管装

商品毛重

4.8克(g)
