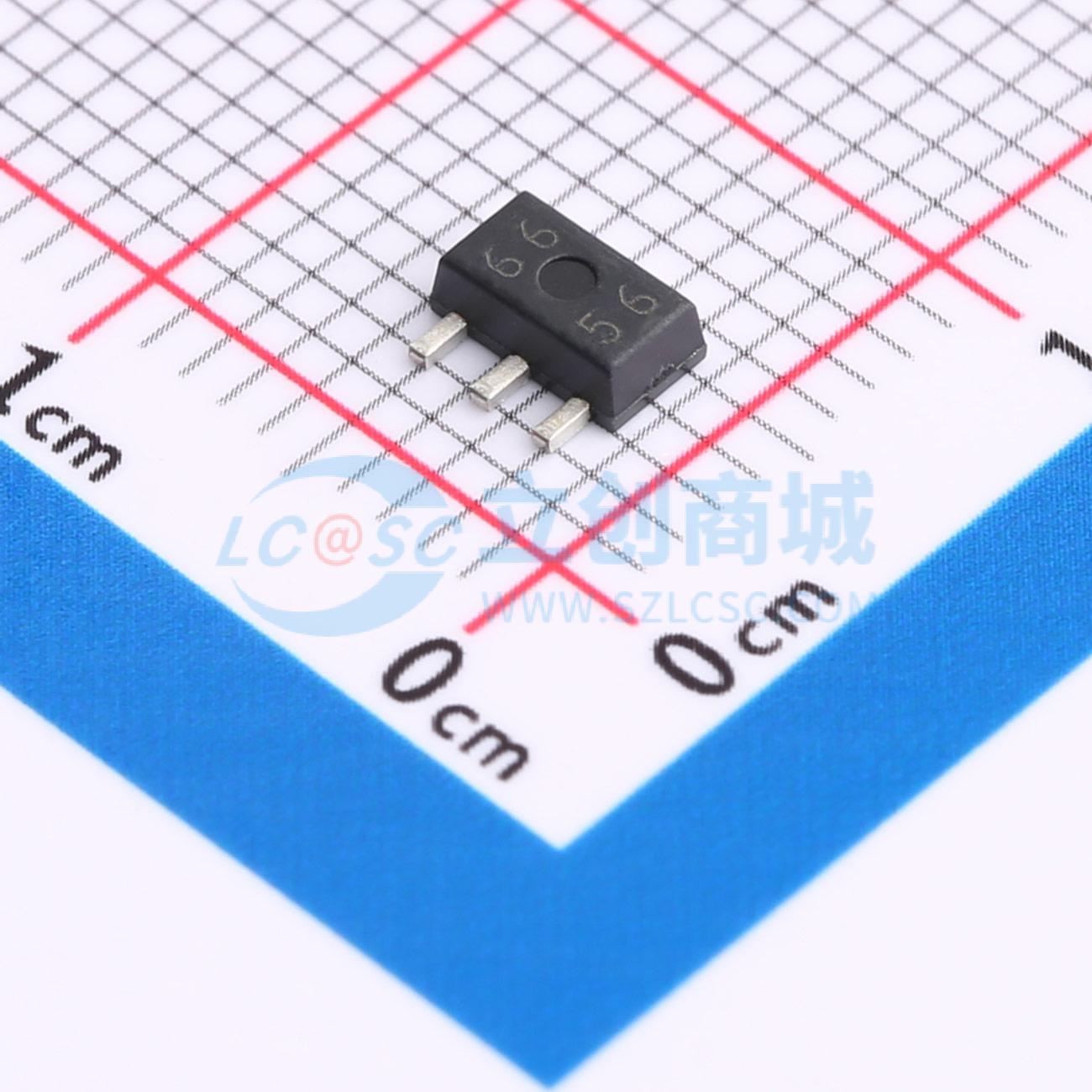

温馨提醒：图片仅供参考，商品以实物为准

XC6206P362PR

兼容低等效串联电阻（ESR）电容的正电压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高精度、低功耗、三端正电压调节器，采用CMOS和激光微调技术制造。该系列可提供大电流，且压差电压显著较小。由限流器电路、驱动晶体管、精密参考电压和误差校正电路组成。与低ESR陶瓷电容器兼容。限流器的折返电路可作为短路保护以及输出引脚的输出限流器。输出电压通过激光微调技术进行内部调整，可在1.2V至5.0V范围内以0.1V为增量进行选择。提供SOT-23、SOT-89和USP-6B封装。
品牌名称: TOREX(特瑞仕)
商品型号: XC6206P362PR
商品编号: C5832944
商品封装: SOT-89
包装方式: 编带
商品毛重: 0.1273克(g)

商品参数

商品概述

XC6206系列是采用CMOS和激光微调技术制造的高精度、低功耗、三端正电压稳压器。该系列能以极低的压差提供大电流。 XC6206由限流电路、驱动晶体管、精密参考电压和误差校正电路组成。该系列与低ESR陶瓷电容器兼容。限流电路的折返电路可作为短路保护，也可作为输出引脚的输出电流限制器。输出电压通过激光微调技术进行内部调整。可在1.2V至5.0V范围内以0.1V为增量进行选择。提供SOT - 23、SOT - 89和USP - 6B封装。

商品特性

最大输出电流：200mA（3.0V型号）
压差：250mV（100mA时，3.0V型号）
最大工作电压：6.0V
输出电压范围：1.2V ~ 5.0V（以0.1V为增量）
高精度：±2%（VOUT ≥ 1.5V） +30mV（VOUT < 1.5V）（+1%（VOUT > 2.0V））
低功耗：1.0μA（典型值）
低ESR电容器：与陶瓷电容器兼容
保护：内置限流电路
工作环境温度：-40°C ~ 85°C
封装：SOT - 23、SOT - 89、USP - 6B
环保：符合欧盟RoHS标准，无铅

应用领域

智能手机/移动电话
便携式游戏机
数码相机/摄像机
数字音频设备
参考电压源
多功能电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	3.6V
	输出电流	200mA
	电源纹波抑制比(PSRR)	-

	属性	参数值
	静态电流(Iq)	1uA
	特性	过流保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
