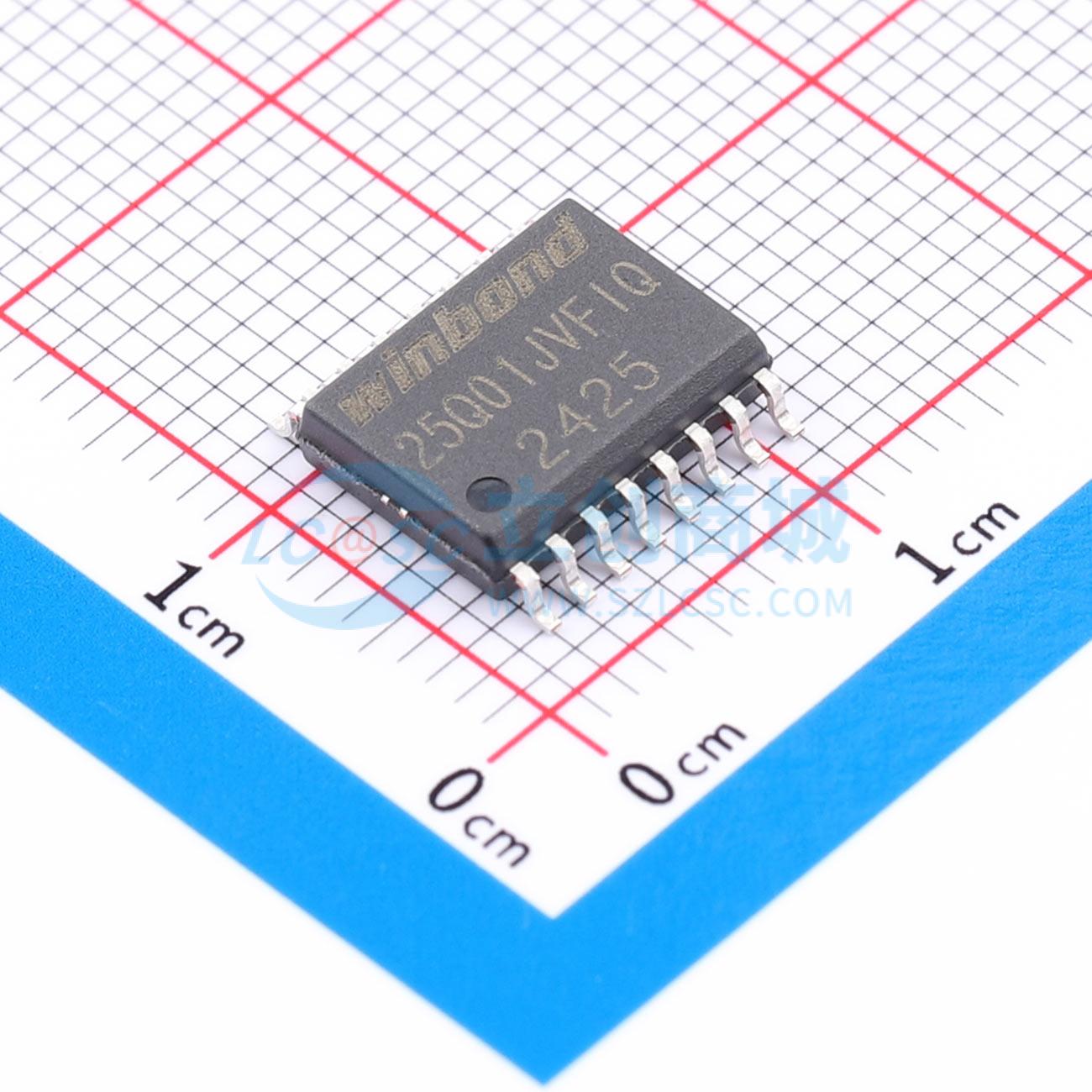

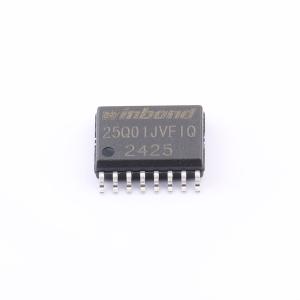

温馨提醒：图片仅供参考，商品以实物为准
W25Q01JVSFIQ
W25Q01JVSFIQ TR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Winbond(华邦)
- 商品型号
- W25Q01JVSFIQ
- 商品编号
- C5830874
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.85克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | NOR FLASH | |
| 接口类型 | SPI | |
| 存储容量 | 1Gbit | |
| 时钟频率(fc) | 133MHz | |
| 工作电压 | 2.7V~3.6V | |
| 待机电流 | 10uA | |
| 擦写寿命 | 100000次 |
| 属性 | 参数值 | |
|---|---|---|
| 写周期时间(Tw) | - | |
| 页写入时间(Tpp) | 700us | |
| 块擦除时间(tBE) | 120ms@(32KB) | |
| 数据保留 - TDR(年) | 20年 | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 硬件写保护；绝对写保护；写使能锁存；软件写保护；上电复位；电源锁定保护 |
商品概述
W25Q01JV是一款1G位串行闪存，由两个512M位晶片堆叠组成，支持完整1G位地址范围的线性寻址。该器件面向空间、引脚和功耗受限的系统，提供存储解决方案，支持标准SPI、双路SPI和四路SPI接口。器件采用2.7V至3.6V单电源供电，掉电电流低至1μA。
商品特性
- 软件和硬件复位
- 133MHz标准/双路/四路SPI时钟
- 266/532MHz等效双路/四路SPI
- 66MB/s连续数据传输速率
- 至少100K次编程擦除循环
- 数据保存超过20年
- 高效连续读取
- 四路外设接口
- 支持XIP（就地执行）操作
- 低功耗，宽温度范围
- 单电源2.7V至3.6V
- 掉电电流典型值小于2μA
- 灵活的4KB扇区架构
- 统一扇区/块擦除（4KB/32KB/64KB）
- 每可编程页编程1至256字节
- 擦除/编程挂起和恢复
- 软件和硬件写保护
- 电源锁定
- OTP保护
- 顶部/底部、互补阵列保护
- 独立块/扇区阵列保护
- 每个器件两个64位ID
- 可发现参数（SFDP）寄存器
- 3个256字节安全寄存器，带OTP锁
- 易失性和非易失性状态寄存器位
