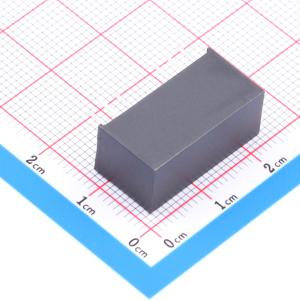

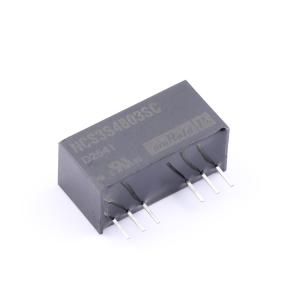

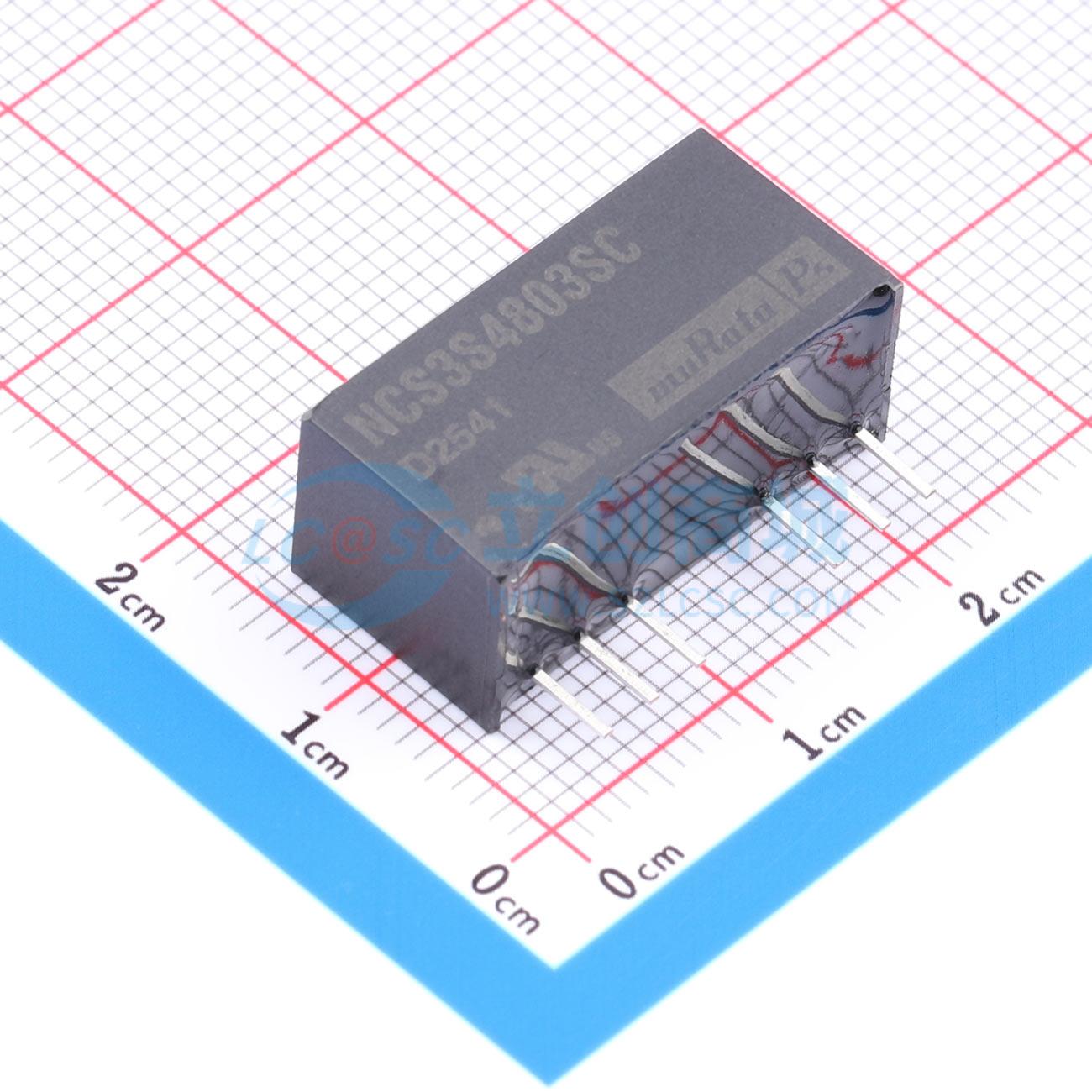

NCS3S4803SC
隔离式3W 4:1输入单输出DC-DC转换器，具备宽范围电压输入、隔离测试、多电压输出、无电解电容和短路保护等特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- muRata(村田)
- 商品型号
- NCS3S4803SC
- 商品编号
- C5826152
- 商品封装
- SIP,30x9.5mm
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | 塑封型 | |
| 输出通道数 | 1 | |
| 输出功率 | 2.31W | |
| 工作电压(Vin) | 18V~80V | |
| 转换效率 | 74% | |
| 输出电压(Vout) | 3.3V | |
| 输出电流(最大值) | 700mA | |
| 最大容性负载 | 470uF | |
| 隔离电压(Vrms) | 1.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 短路保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 450kHz | |
| 静态电流 | - | |
| 纹波噪声 | 22mVp-p | |
| 长度 | 21.95mm | |
| 宽度 | 9.45mm | |
| 高度 | 11.25mm | |
| 稳压类型 | - |
商品特性
- 提供9 - 36V和18 - 80V输入电压范围的单输出电压
- 采用行业标准封装和标准引脚排列
应用领域
- 电信
- 电池供电系统
- 过程控制
- 分布式电源系统
