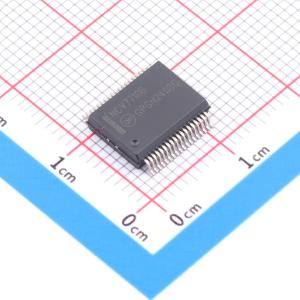

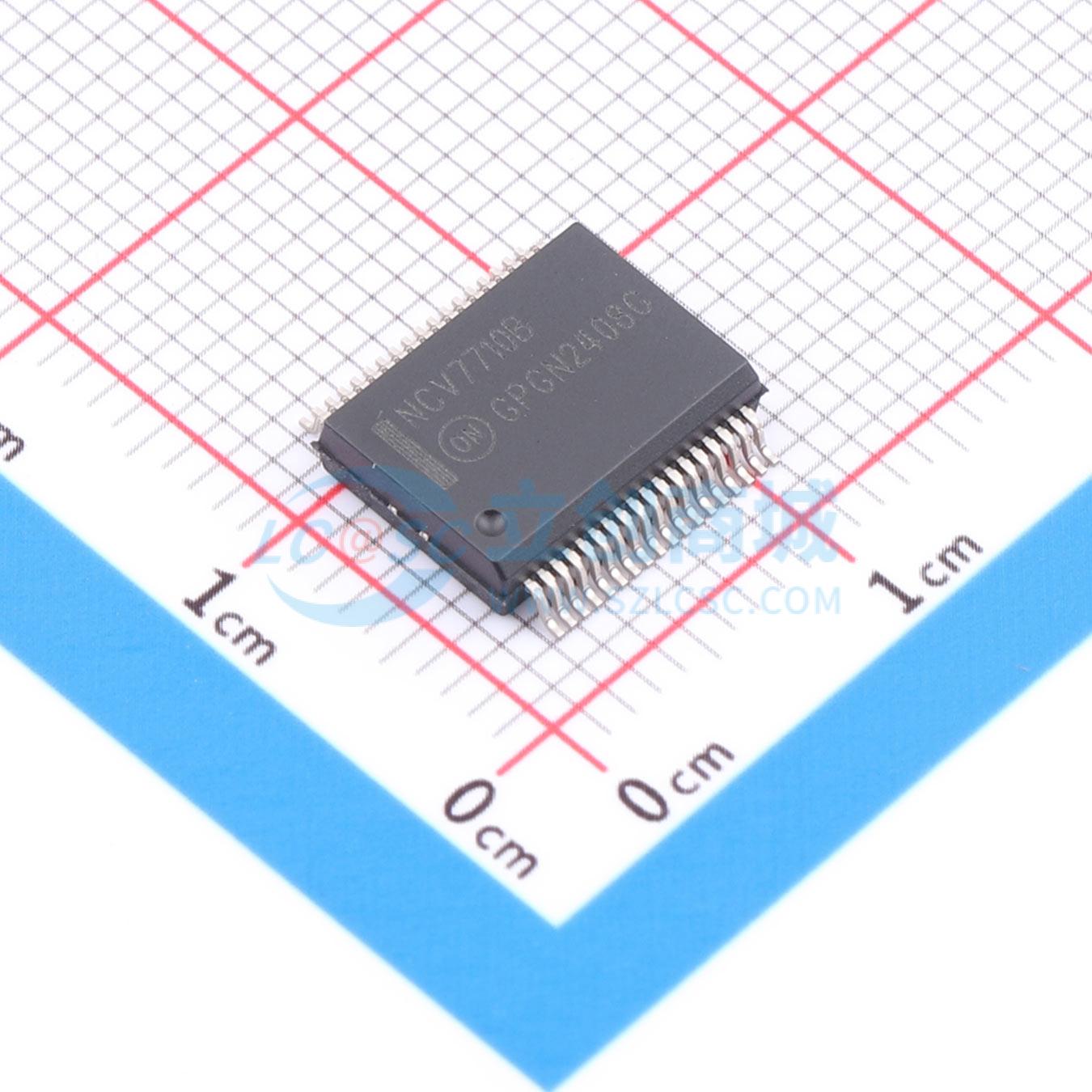

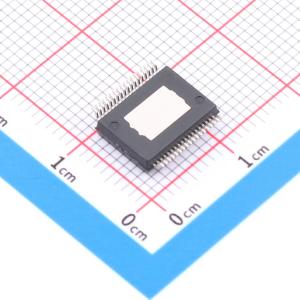

NCV7710DQBR2G
汽车车身控制系统门锁驱动IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款用于汽车车身控制系统的驱动IC，设计用于控制车辆车门中的锁止电机。借助单片全桥驱动级，该IC能够控制锁止电机，并通过带有帧内响应的24位SPI接口进行控制。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCV7710DQBR2G
- 商品编号
- C5826160
- 商品封装
- SSOP-36-EP
- 包装方式
- 编带
- 商品毛重
- 1.29克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 6A | |
| 拉电流(IOH) | 6A | |
| 工作电压 | 5.5V~28V | |
| 上升时间(tr) | - |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | - | |
| 传播延迟 tpLH | 2us | |
| 传播延迟 tpHL | 5.5us | |
| 工作温度 | -40℃~+150℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 静态电流(Iq) | 8uA | |
| 功能特性 | 交错导通保护；充电泵升压 |
商品概述
NCV7710是一款用于汽车车身控制系统的强大驱动集成电路。该芯片设计用于控制车辆门锁电机。凭借其单片全桥驱动级，该芯片能够驱动门锁电机。NCV7710通过一个具有帧内响应的24位SPI接口进行控制。
商品特性
- 工作电压范围：5.5V ~ 28V
- 两个高边驱动器和两个低边驱动器连接成半桥结构
- 2个半桥，负载电流 = 6A；导通电阻 = 150mΩ @ 25℃
- 可编程软启动功能，用于驱动具有更高浪涌电流的负载，作为电流限制值
- 支持可听噪声范围外的PWM控制频率
- 支持有源续流以降低功耗
- 用于高级负载监控的多路复用电流检测模拟输出
- 待机模式下极低的电流消耗
- 电荷泵输出，用于控制外部反极性保护MOSFET
- 用于输出控制和诊断的24位SPI接口
- 提供短路、过压和过温保护
- 引脚和SPI寄存器向下兼容NCV7707
- SSOP36-EP功率封装
- 符合AEC-Q100标准并具备PPAP能力
- 这些器件为无铅、无卤素/无BFR且符合RoHS标准
应用领域
- 分布式车门电子系统
- 后门电子控制单元
- 车身控制单元
- 多种全桥应用
