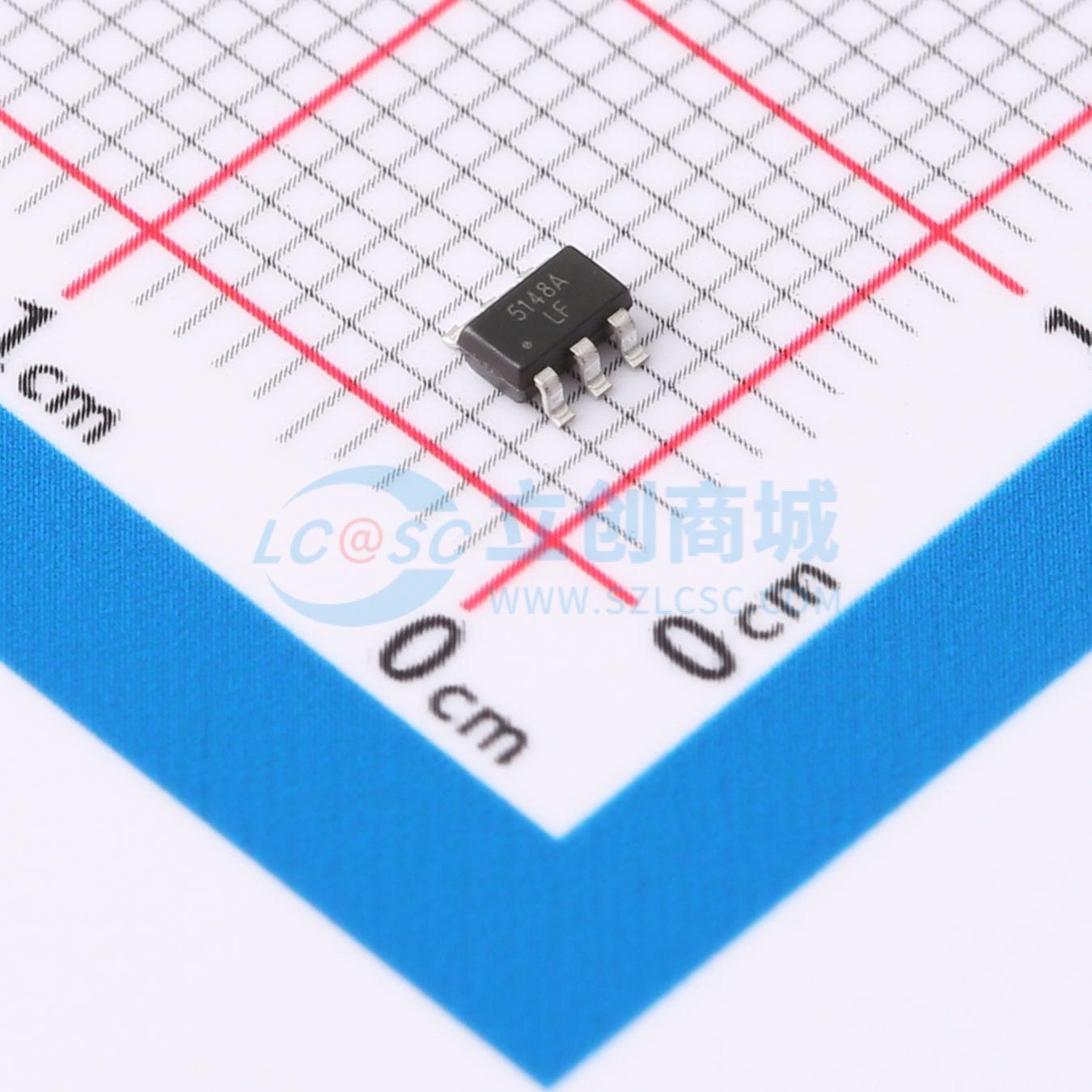

温馨提醒：图片仅供参考，商品以实物为准
LGS5148LF
停产 降压型 600mA 4.5V~48V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LGS5148是小型48V、0.6A同步降压DC-DC转换器,采用3mmX3mmS0T23-6封装,输出电压可通过外部电阻分压器进行调整。具有低静态工作电流,可在极小带载条件下实现最高效率。支持大负载电容启动,具有集成式功率MOSFET,提供过热和过流保护。
- 品牌名称
- Legend-Si(棱晶半导体)
- 商品型号
- LGS5148LF
- 商品编号
- C5818956
- 商品封装
- SOT23-6
- 包装方式
- 编带
- 商品毛重
- 0.047567克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~48V | |
| 输出电压 | - | |
| 输出电流 | 600mA | |
| 开关频率 | 900kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 200uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LGS5148是小型48V、0.6A同步降压DC-DC转换器，采用3mm X 3mm SOT23-6封装，输出电压可通过外部电阻分压器进行调整。LGS5148具有低静态工作电流，可在极小带载条件下实现最高效率。LGS5148具有4.5V - 48V的宽输入电压范围，最大限度地减少了对外部浪涌抑制组件的需求，使其成为宽输入范围工业领域和多节数电池组应用的理想选择。LGS5148具有集成式功率MOSFET，采用具有内部补偿的峰值电流检测模式架构，可提供额定0.6A的输出电流能力，并具有出色的负载和输入瞬态响应。
商品特性
- 宽输入电压范围：4.5V至48V
- 提供可调的输出电压选项
- 工作结温范围：-40°C至+125°C
- 高达97%的效率，600mA带载能力
- SKIP模式提供极高的轻负载效率
- 支持大负载电容启动
- 安全、可靠运行特性：集成软启动、过热和过流保护、输出短路保护
- 超小型方案尺寸：小型SOT23-6封装
- 具有内部补偿，极大减少了外部组件数量
- 在整个负载范围内具有高效率和低功率耗散
应用领域
- 系统的前置稳压（跟踪和远程信息处理、网络摄像头）
- 电池备用电源（电表、数据集中器）
- 热电器件电源（TEC、光纤模块）
- 通用电压稳定器和降压转换器
