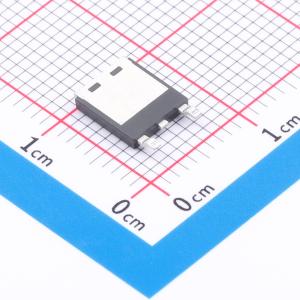

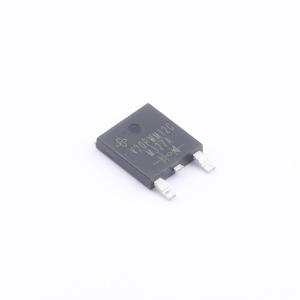

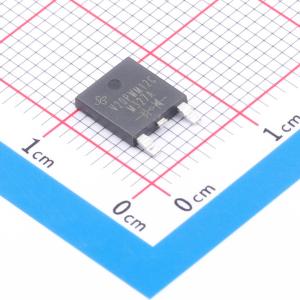

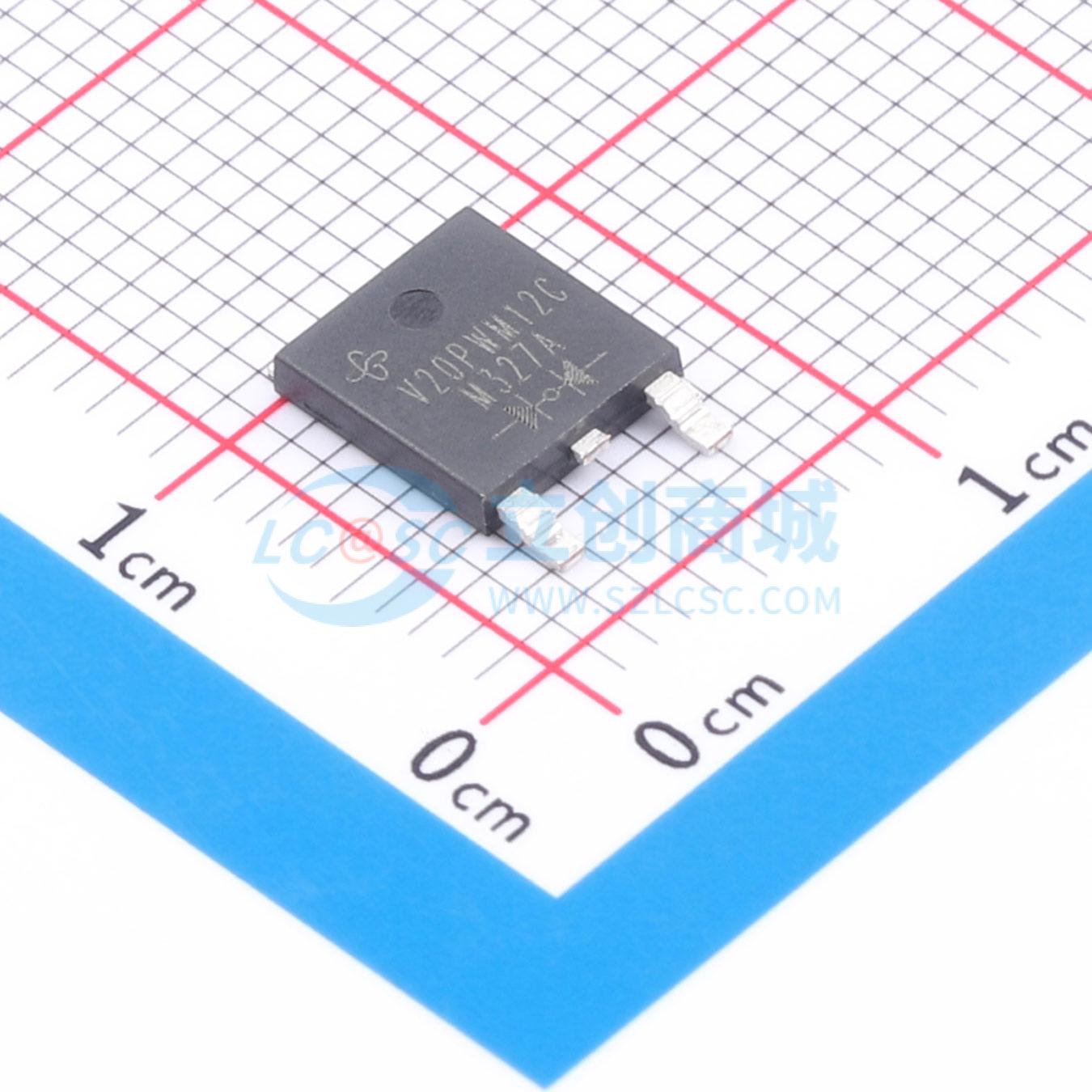

V20PWM12C-M3/I
电压:120V 电流:10A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- VISHAY(威世)
- 商品型号
- V20PWM12C-M3/I
- 商品编号
- C5816398
- 商品封装
- TO-252-3
- 包装方式
- 编带
- 商品毛重
- 0.517克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 920mV@10A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 120V | |
| 整流电流 | 10A | |
| 反向电流(Ir) | 300uA@120V |
商品特性
- 超薄外形 - 典型高度为1.3mm
- 沟槽MOS肖特基技术
- 适合自动贴片
- 正向压降低，功率损耗低，符合RoHS标准
- 高效运行，无卤
- 符合J-STD-020标准的MSL 1级，无铅，最高峰值温度260°C
- 可提供AEC-Q101认证产品 - 汽车级订购代码：基础型号为NHM3
应用领域
用于低压高频DC/DC转换器、续流二极管和极性保护应用。
