温馨提醒：图片仅供参考，商品以实物为准

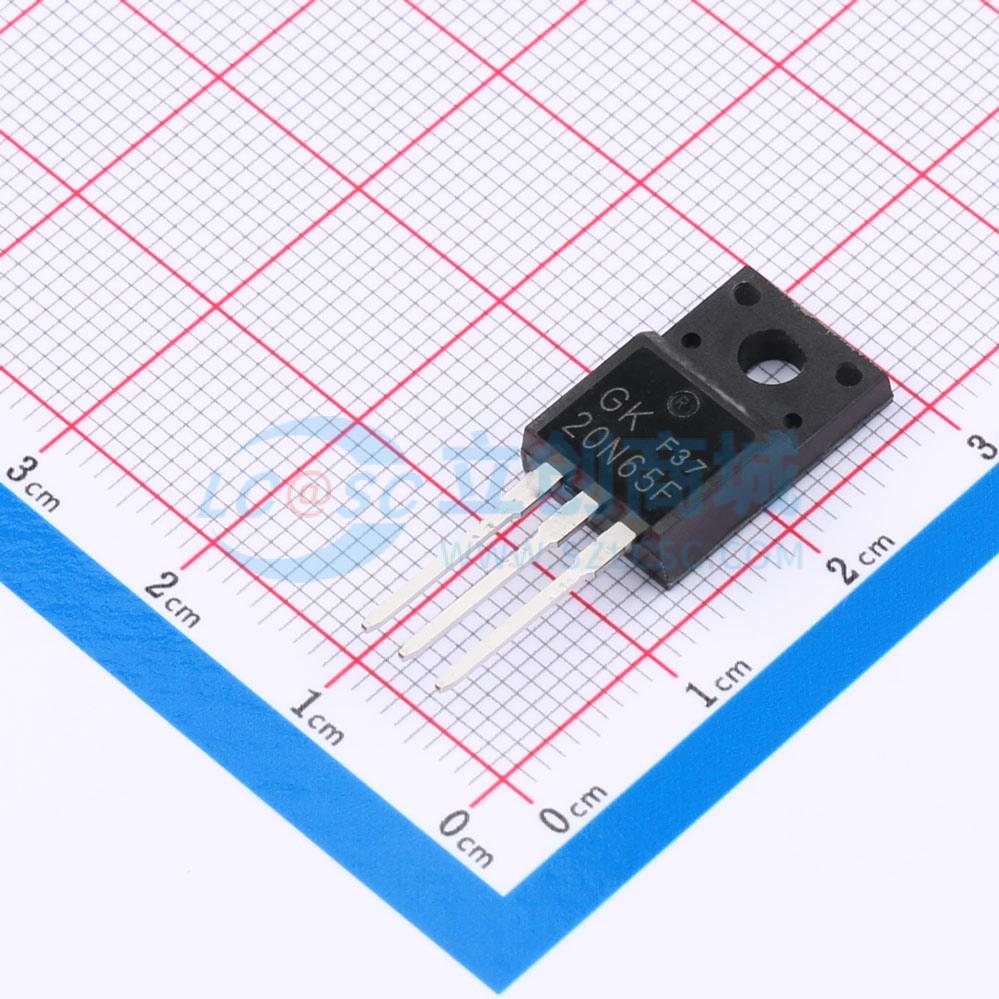

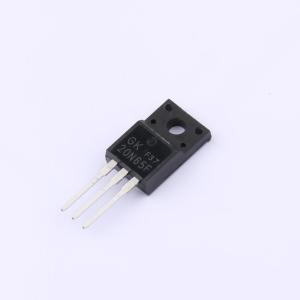

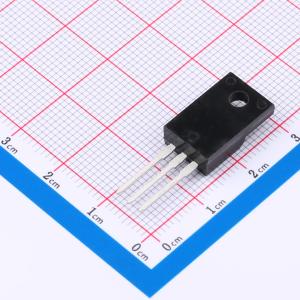

20N65F
1个N沟道 耐压:650V 电流:20A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 1个N沟道 耐压:650V 电流:20A适用于电源开关和信号控制
- 品牌名称
- GOODWORK(固得沃克)
- 商品型号
- 20N65F
- 商品编号
- C5807888
- 商品封装
- ITO-220F
- 包装方式
- 管装
- 商品毛重
- 2.44克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 350mΩ@10V,10A | |
| 耗散功率(Pd) | 167W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2V | |
| 栅极电荷量(Qg) | 80nC@10V | |
| 输入电容(Ciss) | 2.978nF@25V | |
| 反向传输电容(Crss) | 40pF@25V | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 高速开关
- 小栅极电荷：Q_SW = 34 nC（典型值）
- 小输出电荷：Q_oss = 98 nC（典型值）
- 低漏源导通电阻：RDS(ON) = 0.75 mΩ（典型值）（VGS = 10 V）
- 低漏电流： IDSS = 10 μA（最大值）（VDS = 45 V）
- 增强型模式：V_th = 1.4 至 2.4 V（VDS = 10 V， ID = 1.0 mA）
应用领域
- 高效 DC-DC 转换器
- 开关稳压器
- 电机驱动器
