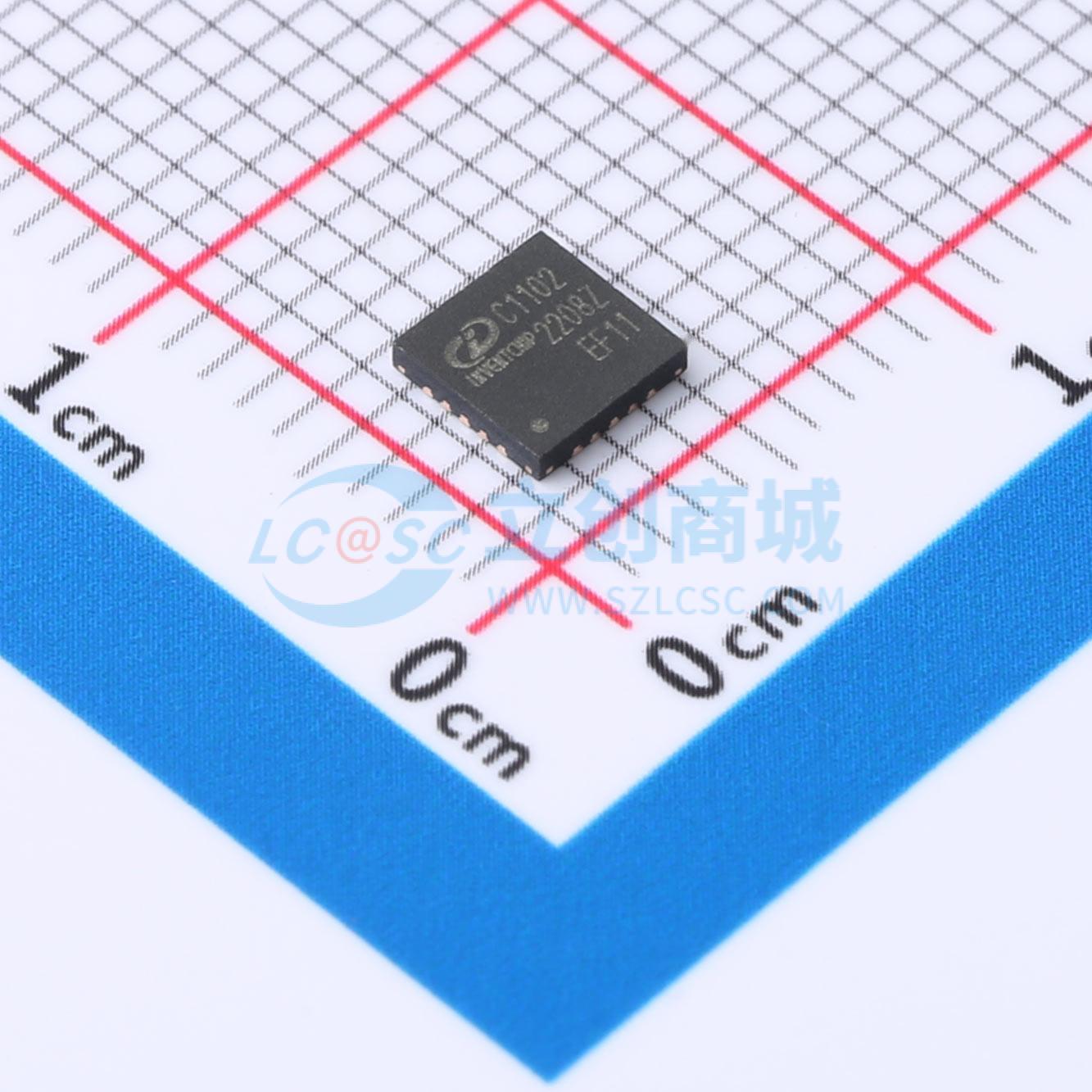

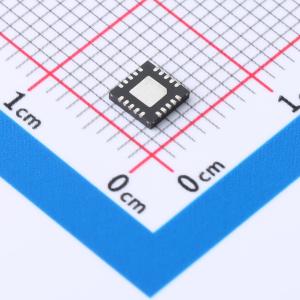

温馨提醒：图片仅供参考，商品以实物为准
IVCC1102F4AR
高精度图腾柱PFC控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- IVCC1102是一款高精度、紧凑的图腾柱PFC模拟控制器,采用先进的平均电流模式控制和固定比例输入电压前馈控制。它支持高达150kHz的可编程PWM频率,适用于高AC频率航空电源校正。
- 品牌名称
- inventchip(瞻芯电子)
- 商品型号
- IVCC1102F4AR
- 商品编号
- C5806828
- 商品封装
- QFN-20-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.085799克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率因数校正(PFC)控制器 | |
| 类型 | PFC控制器 | |
| 工作模式 | CCM | |
| 工作电压 | 4.75V~5.25V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 4.5mA | |
| 静态电流(Iq) | 4mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
IVCC1102是一款高速、精确且紧凑的图腾柱PFC模拟控制器。 它采用先进的平均电流模式和固定比例输入电压前馈控制。该控制生成占空比基线D' = Vin/400V，而电流环仅提供小的占空比调整。这从本质上加快了电流环的响应速度，并实现了出色的电流指令跟踪。出于同样的原因，当交流电压突然下降时，PWM占空比可以无延迟地进行调整，从而防止升压电感电流反向。IVCC1102控制器可用于高交流频率功率因数校正，通常工作在400Hz。对于电压环，输出Vo在交流电压过零点进行采样和保持。通过这种方式，Vo的二次谐波被抑制，并且可以精确感测Vo的平均电压。当输出电压误差超过设定值的5%时，增加了非线性控制以加快电压环的响应速度。在每个交流过零点插入高频（约200kHz）软启动PWM模式，以平滑交流电流波形。
商品特性
- SOIC-16和QFN 4x4 20L封装
- 带欠压锁定（UVLO）的5V VCC
- 2个线频开关和2个高频PWM栅极驱动信号
- 优化的交流电流过零控制
- 带固定比例输入电压前馈的平均电流模式控制
- 交流电压下降时自动防止电流反向
- 通过非线性电压环和加速电流环优化阶跃负载响应
- 通过Vo谐波抑制感测实现低总谐波失真（THD）
- 高达150kHz的可编程PWM频率
- 过压保护、开环保护
- 交流过压保护和欠压锁定
- 峰值电流限制
- 突发模式选项
- 突发模式在交流电压过零点启动，以最小化可听噪声
- 适用于交流和直流输入
- 适用于霍尔和电阻电流感测
- 适用于超过400Hz的PFC控制
- 与交流电压同步的继电器信号，便于时序控制以减少浪涌电流
应用领域
- 服务器电源
- 紧凑型PFC电源模块
- 电视和游戏Xbox电源
- 高功率手机和笔记本电脑充电器
