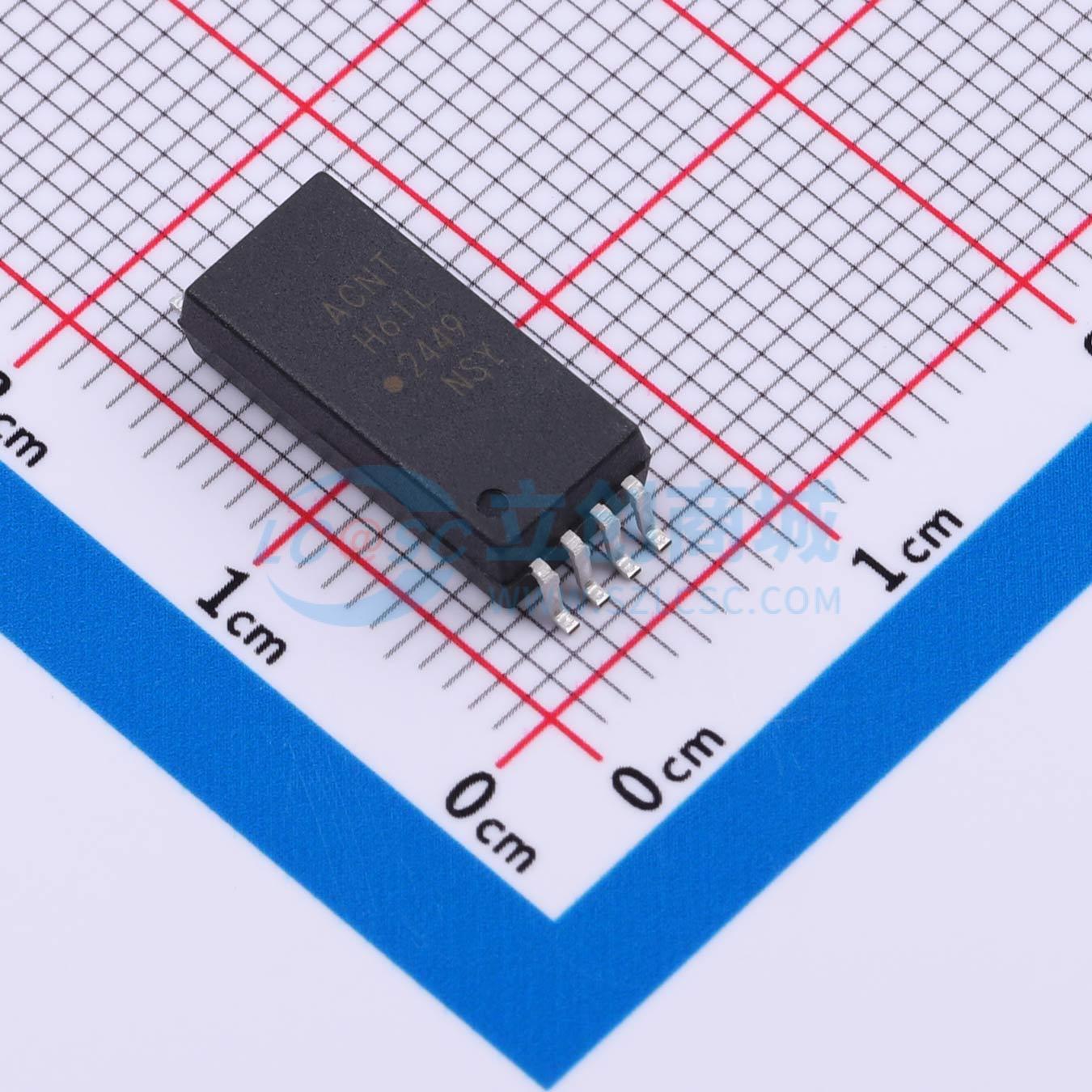

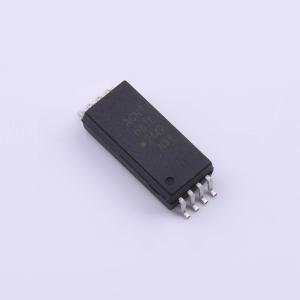

ACNT-H61L-000E

低功耗10-MBd数字CMOS光耦合器，采用15-mm拉伸SO8封装，适用于隔离通信逻辑接口和高压电源系统控制

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Broadcom(博通)
商品型号: ACNT-H61L-000E
商品编号: C5806882
商品封装: SO-8
包装方式: 编带
商品毛重: 1.4克(g)

商品参数

	属性	参数值
	商品目录	逻辑输出光耦
	输入类型	DC
	工作电压	2.7V~5.5V
	隔离电压(Vrms)	7.5kV
	CMTI(kV/us)	35kV/us
	传输速率	10Mbps
	CTR-电流传输比	-
	通道数	-
	工作温度	-40℃~+105℃
	传播延迟 tpLH	100ns

商品概述

博通ACNT - H61L是一款拉伸型宽体光耦合器，它将发光二极管和集成高增益光电探测器相结合，以满足隔离接口的低功耗需求。该光耦合器功耗极低，在整个温度范围内最大电流为2 mA。LED正向电流从4.5 mA开始工作。此光耦合器支持3.3V和5V电源电压，在 - 40℃至 + 105℃的温度范围内保证交流和直流工作参数。探测器IC的输出为CMOS输出。内部法拉第屏蔽提供了20 kV/μs的保证共模瞬态抗扰度指标。采用15毫米拉伸型SO - 8封装且具有高电压绝缘能力的ACNT - H61L适用于高压电力系统（如690V交流驱动器、可再生逆变器和医疗设备）中的隔离通信逻辑接口和控制。必须在引脚VDD和GND之间连接一个0.1 μF的旁路电容。

商品特性

低IDD电源功耗：最大2 mA
输入电流能力：最小4.5 mA
封装：15毫米拉伸型SO - 8
在VCM = 1000 V时，最小共模抑制比（CMR）为20 kV/μs
高速：最小10 MBd
在 - 40℃至 + 105℃的宽温度范围内保证交流和直流性能
安全认证：
- UL 1577认证：7500 Vrms，持续1分钟
- CSA认证
- IEC/EN 60747 - 5 - 5，VIORM = 2262 Vpeak，用于加强绝缘

应用领域

通信接口：RS - 485、CAN总线
A/D、D/A转换的数字隔离
高压电力系统，如690V驱动器
可再生能源逆变器
医学成像和患者监测

数据手册PDF

放大查看下载PDF

	属性	参数值
	传播延迟 tpHL	100ns
	输入阈值电流(FH)	3.8mA
	输出电流	10mA
	耗散功率(Pd)	-
	输出电压	-
	正向压降(Vf)	1.38V
	直流反向耐压(Vr)	5V
	正向电流(If)	8mA
	功能特性	-
