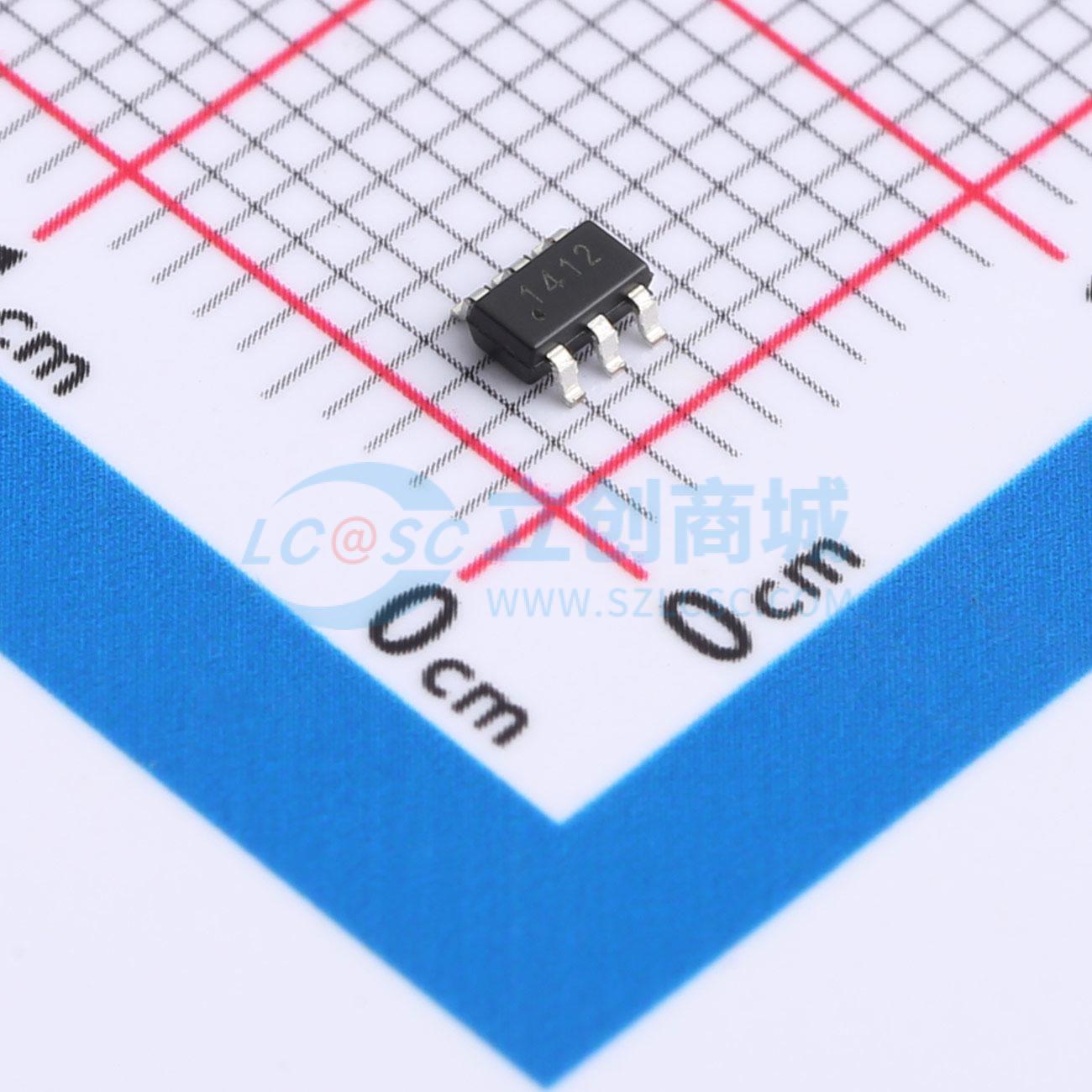

温馨提醒：图片仅供参考，商品以实物为准
IVCR1412SR
25V 2A 集成负压和米勒效应抑制驱动器 负压驱动IC车规品
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 25V 2A 集成负压和米勒效应抑制驱动器
- 品牌名称
- inventchip(瞻芯电子)
- 商品型号
- IVCR1412SR
- 商品编号
- C5806820
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.053633克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 1 | |
| 工作电压 | 4.5V~25V | |
| 上升时间(tr) | 12ns | |
| 下降时间(tf) | 6ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 15ns | |
| 传播延迟 tpHL | 15ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 1.9V~2.2V | |
| 输入低电平(VIL) | 1V~1.2V | |
| 静态电流(Iq) | 0.7mA |
商品概述
IVCR1412是一款紧凑型驱动器，仅有6个引脚，采用SOT - 23封装。该驱动器的输出由电流源驱动，省去了所有栅极电阻，并将栅极驱动回路的杂散电感降至最低。驱动器集成了负电压电荷泵，可提供 - 2V的关断电压。若不需要 - 2V电压，OUT可直接使用。由于栅极驱动回路中没有栅极电阻，驱动器输出引脚的强下拉控制可起到有源米勒效应抑制作用，可靠地关断MOSFET。关断时，驱动器输出最初以4A电流下拉80ns，然后折回到3Ω保持低电平，为栅极回路振荡提供必要的阻尼。为调节MOSFET的开关速度，驱动器提供了一个驱动电流编程引脚，便于电路调试。该驱动器是首款集成负偏置和有源米勒效应抑制功能并省去栅极电阻的碳化硅（SiC）MOSFET驱动IC。它为SiC MOSFET提供了一种便捷、紧凑且可靠的栅极驱动解决方案。该驱动器也适用于硅（Si）MOSFET和IGBT驱动。
商品特性
- 6引脚SOT - 23封装
- 最高2A峰值源极电流和4A灌电流驱动能力
- 80ns灌电流折返控制
- 宽VDD范围，最高可达30V
- VDD工作范围为4.5V至25V，具备欠压锁定（UVLO）保护
- 集成 - 2V负电压输出（默认），可选0V负偏置
- 米勒效应抑制
- 可配置输出驱动电流
- 能够处理负（ - 5V）输入
- TTL和CMOS兼容输入
- 低传播延迟（16ns）
- 输入浮空时输出保持低电平
- 工作温度范围为 - 40℃至125℃
应用领域
- 新兴宽带隙功率器件
- 并联功率器件驱动
- 电机驱动器
- 交流/直流和直流/直流转换器
- 服务器和电信整流器
- 电动汽车/混合动力汽车逆变器和直流/直流转换器
- 光伏升压和逆变器、不间断电源（UPS）
