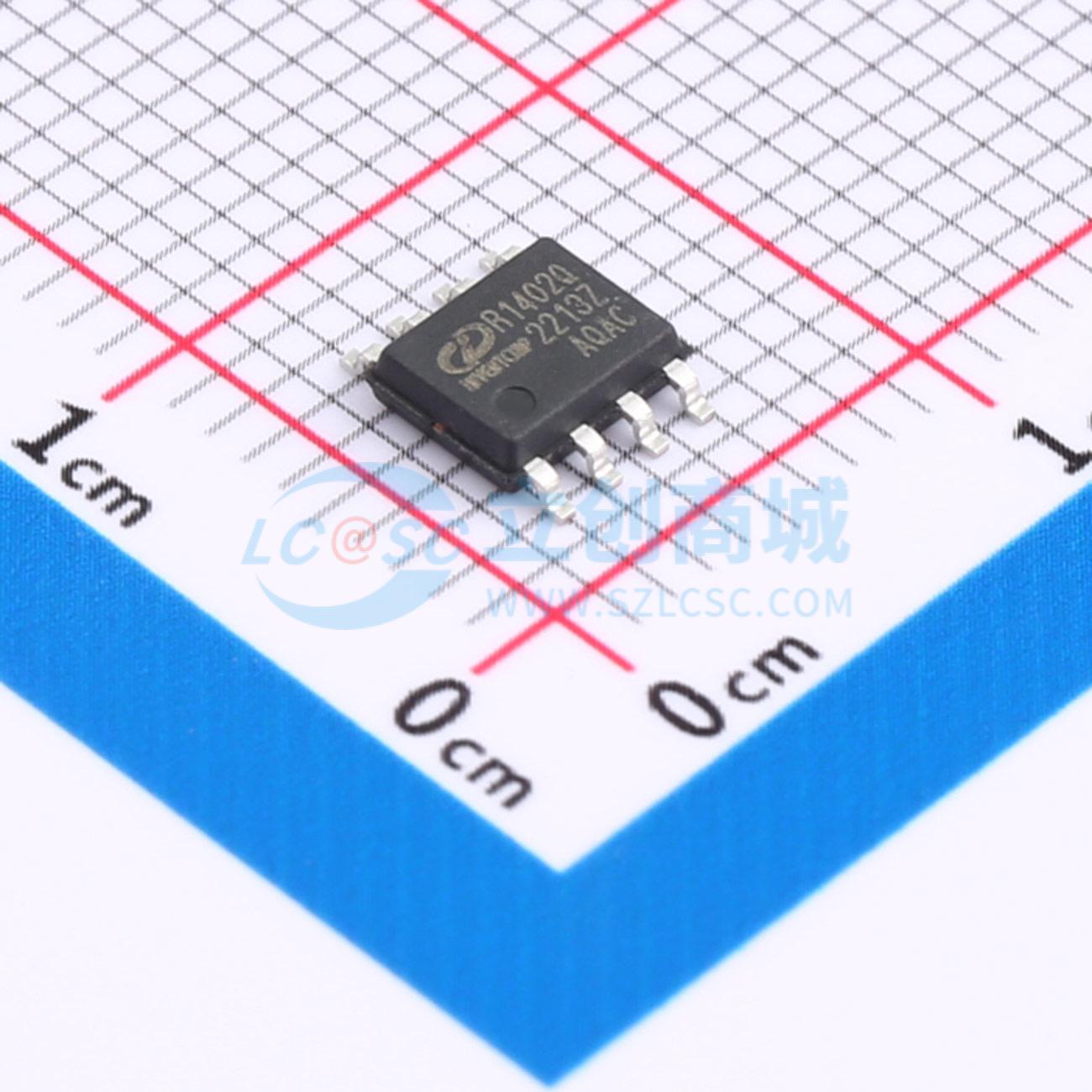

温馨提醒：图片仅供参考，商品以实物为准
IVCR1402DPQR
35V 4A 8引脚集成负压偏置驱动器 负压驱动IC车规品
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 35V 4A 8引脚集成负压偏置驱动器
- 品牌名称
- inventchip(瞻芯电子)
- 商品型号
- IVCR1402DPQR
- 商品编号
- C5806819
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.1867克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 负载类型 | MOSFET；IGBT | |
| 工作电压 | 15V~25V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 6ns | |
| 下降时间(tf) | 6ns | |
| 工作温度 | -40℃~+125℃ |
商品概述
IVCR1402Q是一款通过AEC-Q100认证的4A单通道高速智能驱动器，能够高效、安全地驱动典型应用SiC MOSFET和IGBT。带有负压的驱动可以在高dv / dt下，提高抗米勒效应的噪声抑制能力。退饱和检测可提供有效的短路保护，并降低电源设备和系统元件损坏的风险。内置固定的200ns消隐时间，以防止因开关沿电流尖峰和噪声而过早被触发过流保护。固定的正栅极驱动电压UVLO保护和固定的负偏置UVLO保护可确保可靠的栅极工作电压。当发生UVLO或过电流时，故障信号/FAULT变低电平并向系统发出警报。IVCR1402Q带有热焊盘，并具有低传播延迟和失配时间，可使SiC MOSFET能够以数百kHz的频率开关。集成的负压生成和5V参考输出可最大程度地减少外部组件数量。它是首款采用8引脚封装上，集成负压驱动、退饱和及UVLO功能的SiC MOSFET和IGBT驱动器。
商品特性
- 4A峰值拉、灌电流，高达35V VCC宽范围供电
- 内部集成3.5V负压偏置低侧栅极驱动，也适用于自举高侧栅极驱动，具有UVLO的正栅极驱动电压和负栅极驱动电压
- 退饱和短路保护，带内部消隐时间
- UVLO或触发DESAT输出 /FAULT故障报警
- 5V/10mA供电输出，供如数字隔离器等
- TTL和CMOS兼容输入
- SOIC - 8，带热焊盘，用于高频和高功率场合
- 内置去干扰滤波器，低传播延迟，典型45ns延迟
- AEC - Q100认证通过
应用领域
- EV车载充电器
- EV/HEV逆变及充电站
- AC/DC及DC/DC变换器
- 电机驱动
