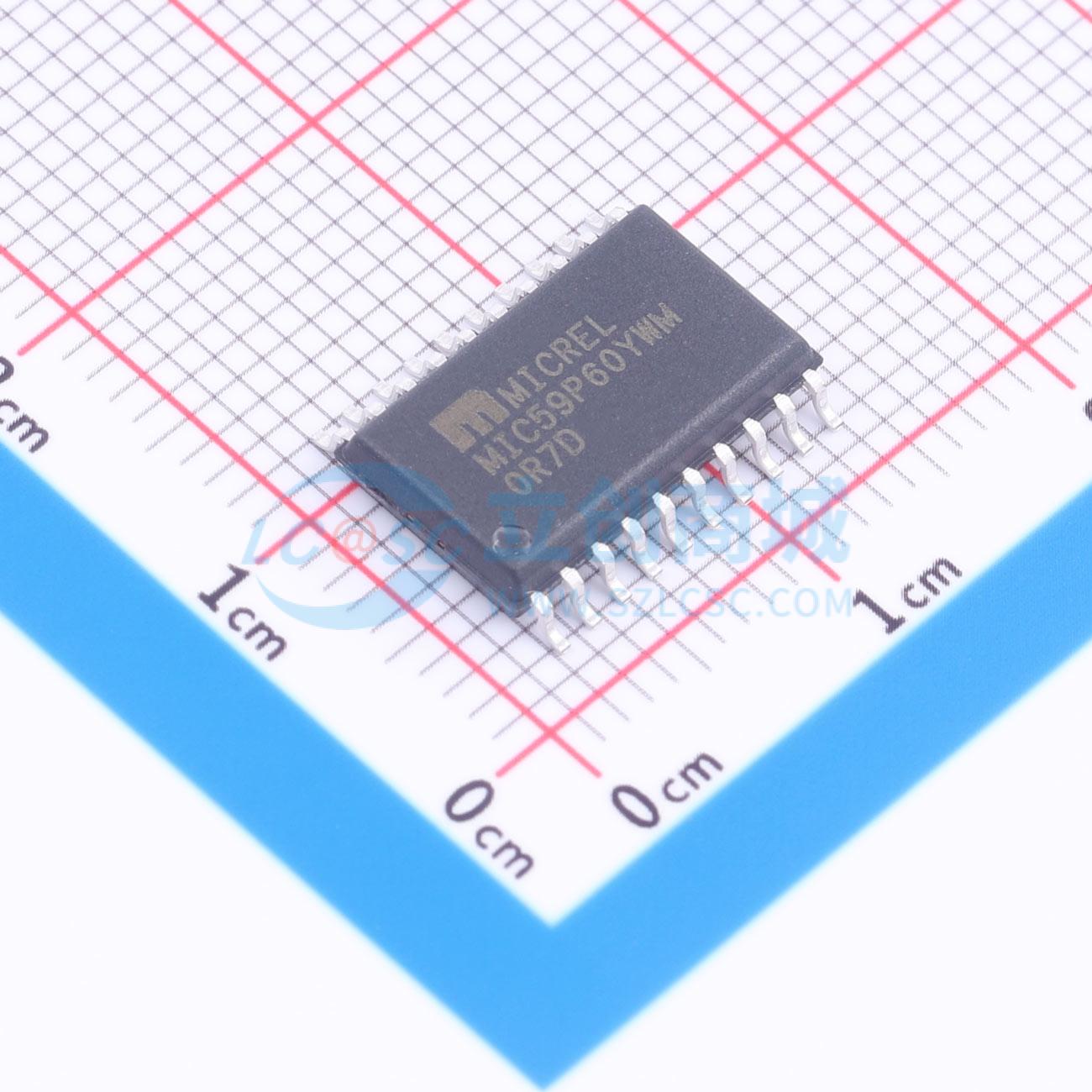

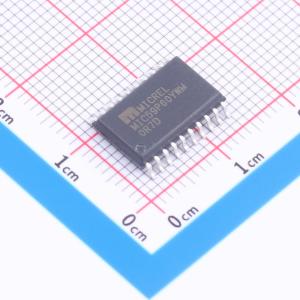

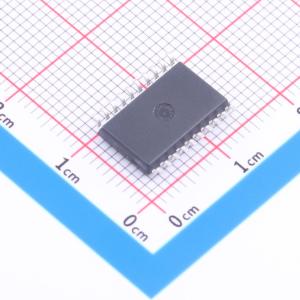

MIC59P60YWM

MIC59P60 串行输入锁存驱动器是一种高压（80V）、高电流（500mA）集成电路，由八个CMOS数据锁存器、每个锁存器的双极达林顿晶体管驱动器以及用于公共CLEAR、STROBE、CLOCK、SERIAL DATA INPUT和OUTPUT ENABLE功能的CMOS控制电路组成。该器件还提供了额外的保护电路，包括热关断、欠压锁定（UVLO）和过流关断。

双极/CMOS组合提供了一个具有最大接口灵活性的极低功耗锁存器。MIC59P60具有开集输出，能够吸收500mA电流，并带有用于抑制电感负载瞬态的内置二极管，最小输出击穿电压为80V（持续电压为50V）。驱动器可以使用分离电源工作，其中负电源可降至-20V，并且可以并联以提高负载电流能力。

使用5V逻辑电源时，MIC59P60通常可以工作在高于5MHz的频率下。使用12V逻辑电源时，可以获得显著更高的速度。CMOS输入与标准CMOS、PMOS和NMOS电路兼容。TTL电路可能需要上拉电阻。通过使用串行数据输出，驱动器可以级联，以满足需要额外驱动线路的接口应用需求。

八个输出中的每一个都有独立的500mA过流关断。当发生过流关断时，受影响的通道将关闭，并且标志位会变低，直到VDD循环或ENABLE/RESET引脚被置高为止。小于2μs的电流脉冲不会激活电流关断。

温度超过165°C时，设备将关闭并激活错误标志。UVLO电路防止在低VDD下操作；提供了0.5V的迟滞。
