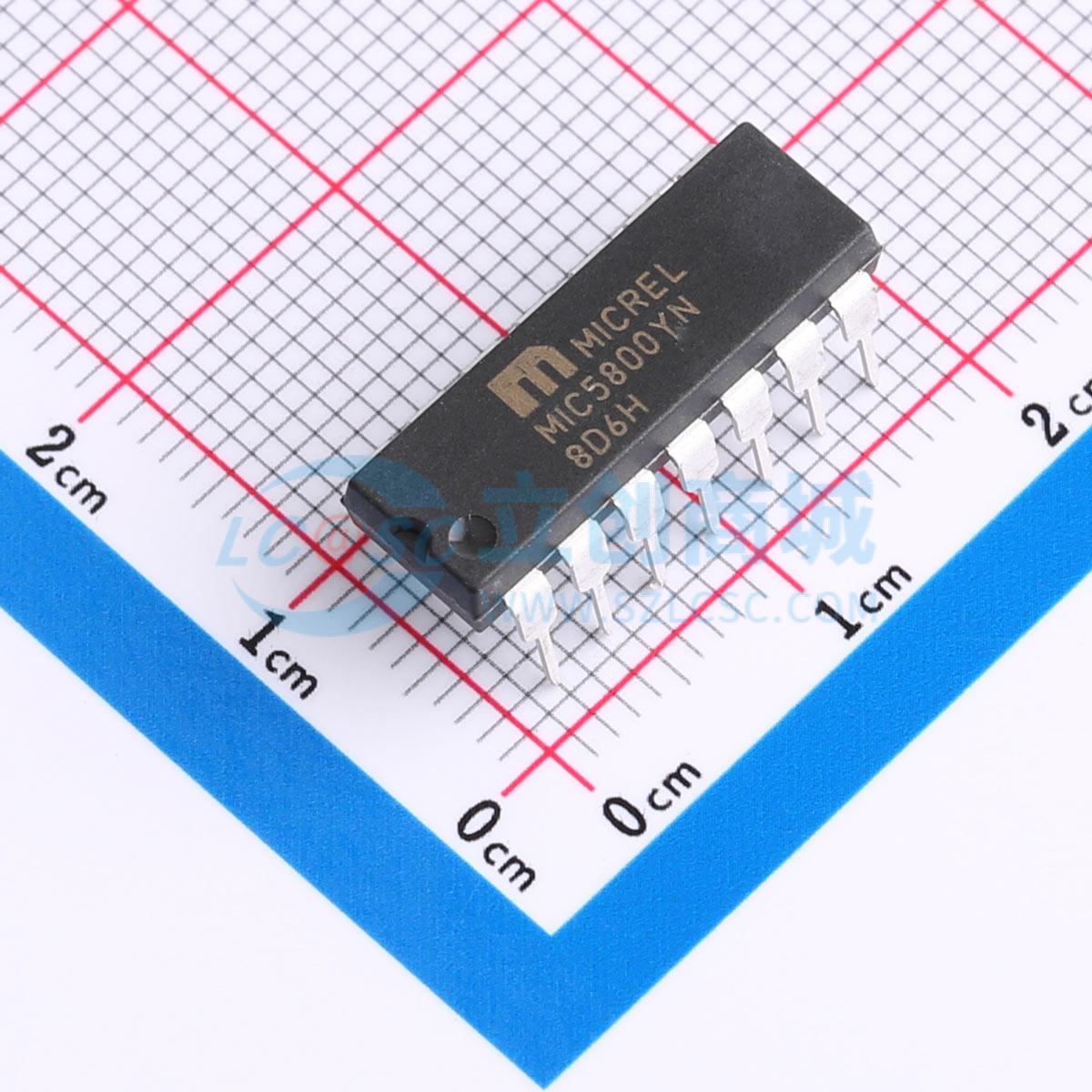

MIC5800YN

MIC5800和MIC5801锁存驱动器是高电压、高电流集成电路，由四个或八个CMOS数据锁存器、每个锁存器的双极达林顿晶体管驱动器以及用于公共CLEAR、STROBE和OUTPUT ENABLE功能的CMOS控制电路组成。双极/MOS组合提供了一个具有最大接口灵活性的极低功耗锁存器。MIC5800包含四个锁存驱动器；MIC5801包含八个锁存驱动器。这些器件的数据输入速率得到了显著提升。在5V电源下，它们通常可以工作在高于5MHz的频率。在12V电源下，可以获得更高的速度。CMOS输入与标准CMOS、PMOS和NMOS电路兼容。TTL或DTL电路可能需要使用适当的上拉电阻。双极输出适用于继电器、电磁阀、步进电机、LED或白炽显示器以及其他高功率负载。两个单元都具有开集输出和用于抑制感性负载瞬态的集成二极管。输出晶体管能够吸收500mA的电流，并且在关闭状态下至少可以承受50V的电压。由于封装功耗限制，所有驱动器同时以最大额定电流工作只能通过减少占空比来实现。为了提高负载电流能力，可以将输出并联连接。
