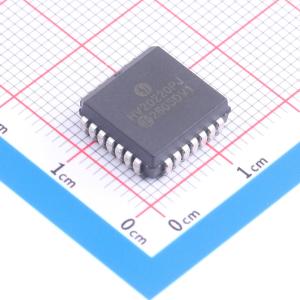

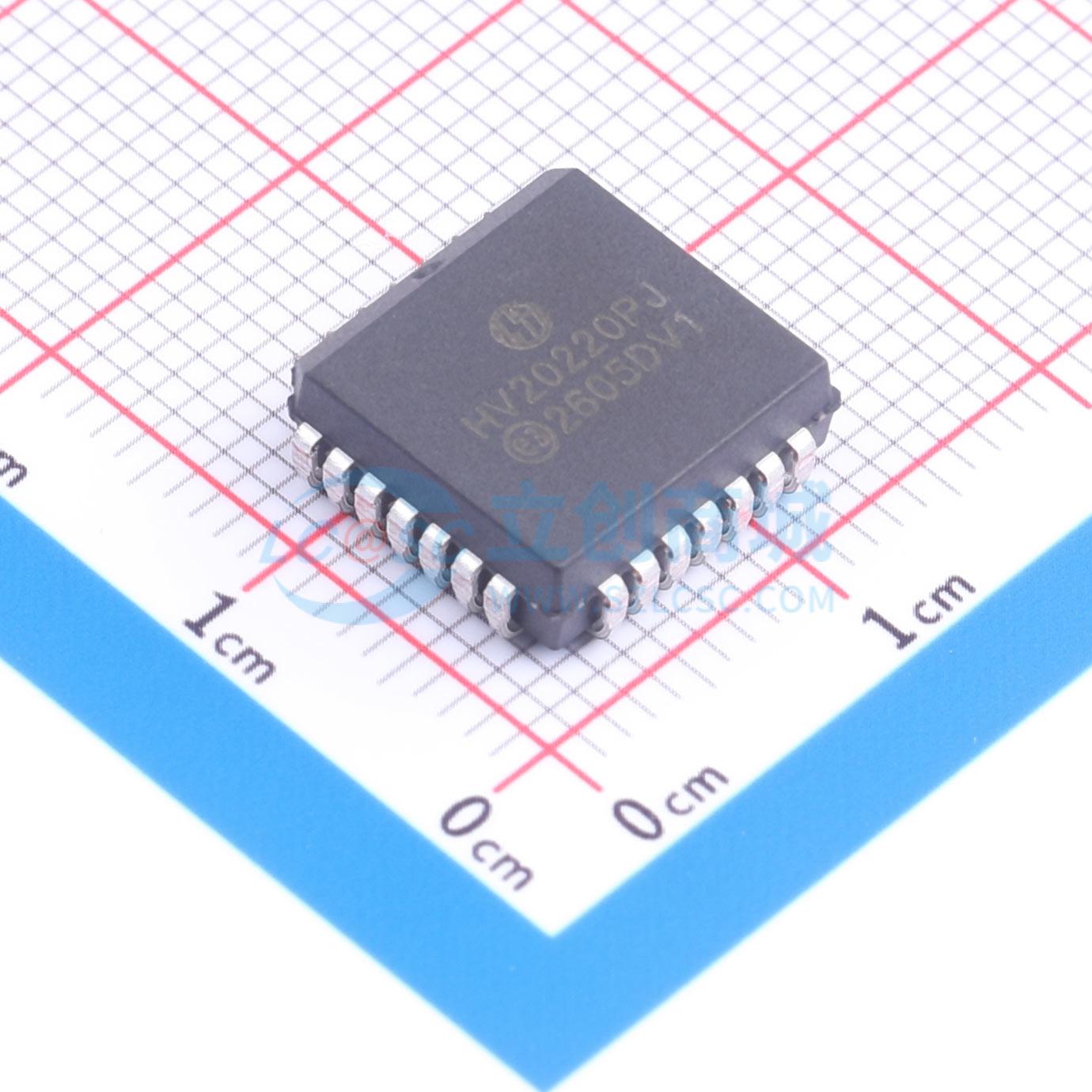

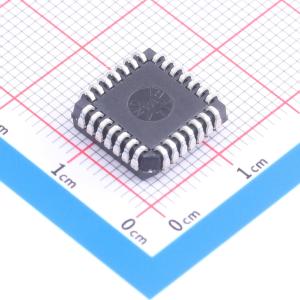

HV20220PJ-G
HV20220PJ-G
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- HV20220PJ-G
- 商品编号
- C643227
- 商品封装
- PLCC-28(11.5x11.5)
- 包装方式
- 管装
- 商品毛重
- 2.274克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | - | |
| 通道数 | 8 | |
| 工作电压 | 4.5V~13.2V | |
| 导通时间(ton) | 5us |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 22Ω | |
| 关闭时间(toff) | 5us | |
| 工作温度 | 0℃~+70℃ | |
| 导通电容(Con) | 38pF | |
| 带宽 | 50MHz |
商品概述
该器件是一款低电荷注入、8通道、高压模拟开关集成电路（IC），适用于需要由低压控制信号控制高压开关的应用，如超声成像和打印机。 输入数据被移入一个8位移位寄存器，然后可以保存在一个8位锁存器中。为减少任何可能的时钟馈通噪声，在所有位都被时钟输入之前，锁存使能反相（LE）应保持高电平。该开关采用HVCMOS技术，将高压双向DMOS开关与低功耗CMOS逻辑相结合，以高效控制高压模拟信号。
商品特性
- 采用HVCMOS技术，性能卓越
- 静态功耗极低（-10μA）
- 输出导通电阻典型值为22Ω
- 寄生电容低
- 直流至50MHz小信号频率响应
- 在5.0MHz时，典型输出关断隔离度为-60dB
- 采用CMOS逻辑电路，功耗低
- 抗噪声能力出色
- 片上集成移位寄存器、锁存器和清零逻辑电路
- 灵活的高压电源
应用领域
- 医学超声成像
- 压电换能器驱动器
