温馨提醒：图片仅供参考，商品以实物为准

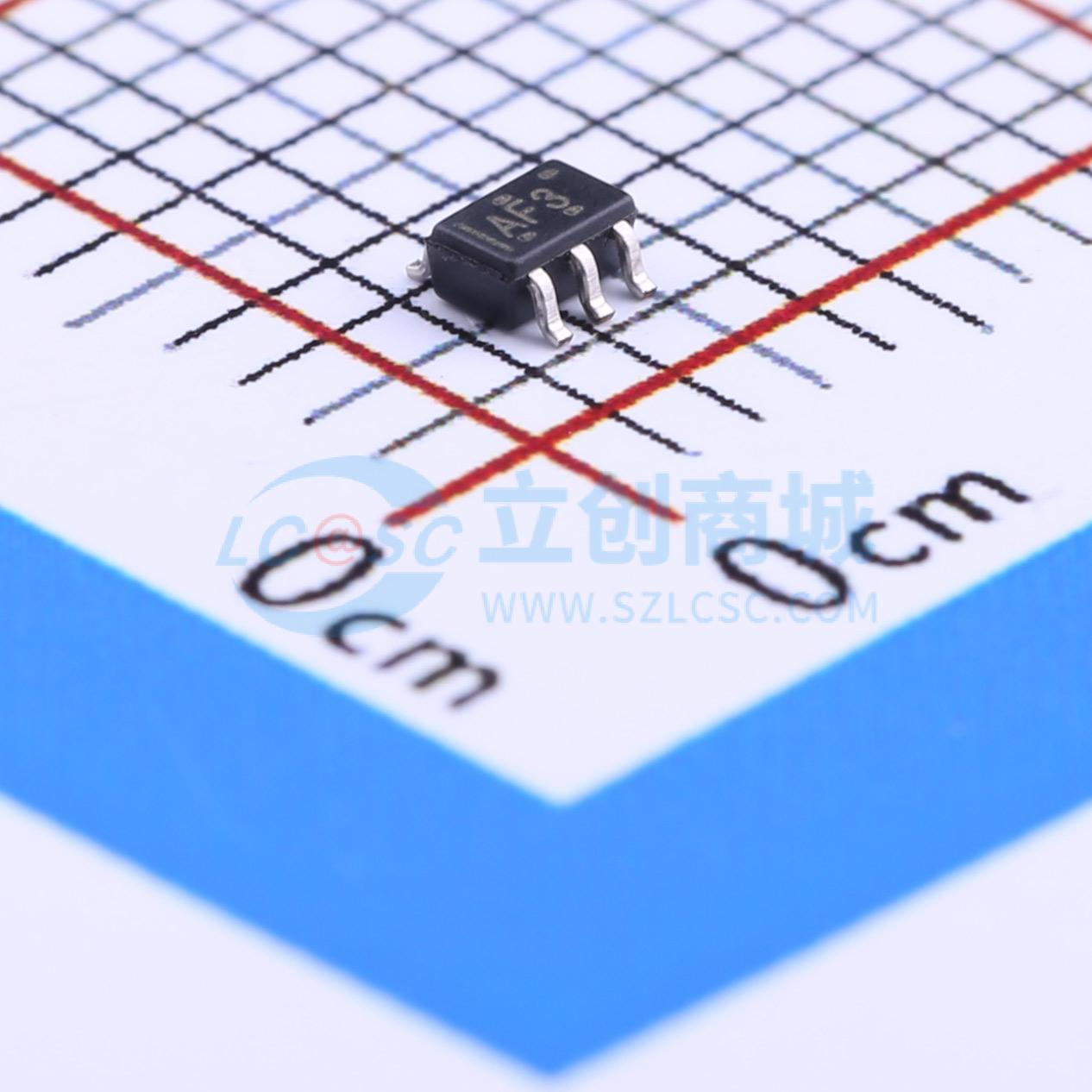

SN74AHC1G14DCKR
单路施密特触发反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74AHC1G14 具有施密特触发输入的单路 2V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHC1G14DCKR
- 商品编号
- C66196
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 通道数 | 1 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 2.2V~3.85V | |
| 输入低电平(VIL) | 900mV~1.65V | |
| 输出高电平(VOH) | 3.7V | |
| 低电平范围(VOL) | 550mV | |
| 传播延迟(tpd) | 10.6ns@5V,50pF | |
| 系列 | 74AHC系列 | |
| 工作温度 | -40℃~+125℃ |
商品概述
工作电压范围 2 V 至 5.5 V
在5 V时的最大tp为10 ns
低功耗，最大ICC为10 μA
在5 V时输出驱动为±8 mA
闩锁性能超过250 mA
符合JESD 17标准
SN74AHC1G14器件是一个单反相器门。该器件执行布尔函数Y = A̅。
该器件作为独立的反相器门工作，但由于施密特触发特性，对于正向（VT+）和负向（VT-）信号可能具有不同的输入阈值电平。
SN74AHC1G14器件的工作VCC范围宽广，从2 V到5.5 V，这使得它可以用于多种系统中。低传播延迟允许快速切换和更高的操作速度。此外，低功耗使其成为便携式和对电池敏感的应用的理想选择。
应用领域
- 条码扫描仪
- 电缆解决方案
- 电子书
- 嵌入式PC
- 现场变送器：温度或压力传感器
- 指纹生物识别
- HVAC：供暖、通风和空调
- 网络附加存储（NAS）
- 服务器主板和电源供应器
- 软件定义无线电（SDR）
- 电视：高清（HDTV）、LCD以及数字视频通信系统
- 无线数据访问卡、耳机、键盘、鼠标和局域网卡
