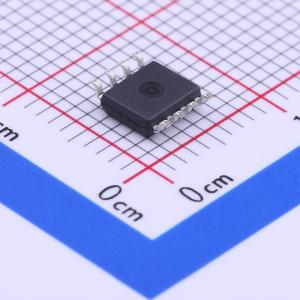

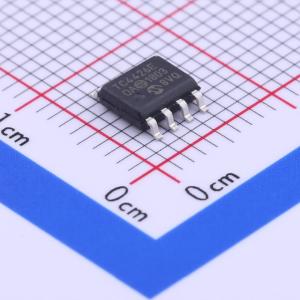

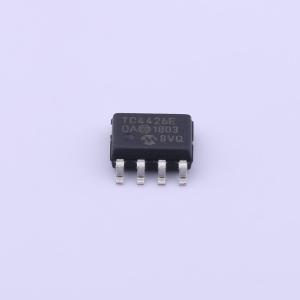

温馨提醒：图片仅供参考，商品以实物为准

TC4426EOA713

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: MICROCHIP(美国微芯)
商品型号: TC4426EOA713
商品编号: C66262
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.169克(g)

商品参数

商品概述

TC4426/TC4427/TC4428 器件是早先TC426/TC427/TC428 系列MOSFET 驱动器的改进型。在MOSFET 的门极充放电时，TC4426/TC4427/TC4428 器件具有匹配的上升和下降时间。在额定功率和额定电压范围内的任何条件下，器件具有很好的锁定阻抗。即便接地引脚上出现高达5V 的干扰峰值（无论是正向还是反向），器件也不会损坏。器件能够接受强行返回至输出的高达500 mA 的反向电流（无论极性如何），不会造成器件损坏或逻辑混乱。全部引脚都是完全静电放电（Electrostatic Discharge，ESD）保护的，能够承受至多4 kV 的静电。 TC4426/TC4427/TC4428 MOSFET 驱动器，能够在30ns之内，轻松地对1000 pF的门极电容进行充电/放电。在开、关状态下，器件都具有足够低的阻抗，确保MOSFET的期望状态不受影响，即便发生大的暂态也不会影响期望状态。其他兼容的驱动器是TC4426A/TC4427A/TC4428A 系列器件。TC4426A/TC4427A/TC4428A 器件，除了具有与TC4426/TC4427/TC4428 器件类似的匹配上升和下降时间之外，还具有匹配的输入到输出的上升和下降延时时间。

商品特性

峰值输出电流高：1.5A
输入电源电压工作范围宽：- 4.5V 至18V
容性负载驱动能力强：25 ns 内1000 pF （典型值）
延时时间短：40 ns （典型值）
匹配的上升和下降时间
电源电流低：- 对于逻辑“1”，输入电流： 4 mA；- 对于逻辑“0”，输入电流： 400 μA
输出阻抗低：7Ω
锁定保护：能够经受0.5A 的反向电流
输入能够经受住最高5V 的负输入
ESD 保护：4 kV
与TC426/TC427/TC428 引脚兼容
节省空间的8 引脚MSOP 和8 引脚6x5 DFN 封装

应用领域

开关式电源
线路驱动器
脉冲变压器驱动

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3300个/圆盘，最小起订量 1 个)

个

起订量：1 个3300个/圆盘

总价金额：

￥ 0.00

近期成交13单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	1.5A

	属性	参数值
	拉电流(IOH)	1.5A
	工作电压	4.5V~18V
	上升时间(tr)	19ns
	下降时间(tf)	19ns
	工作温度	-40℃~+85℃@(Ta)
