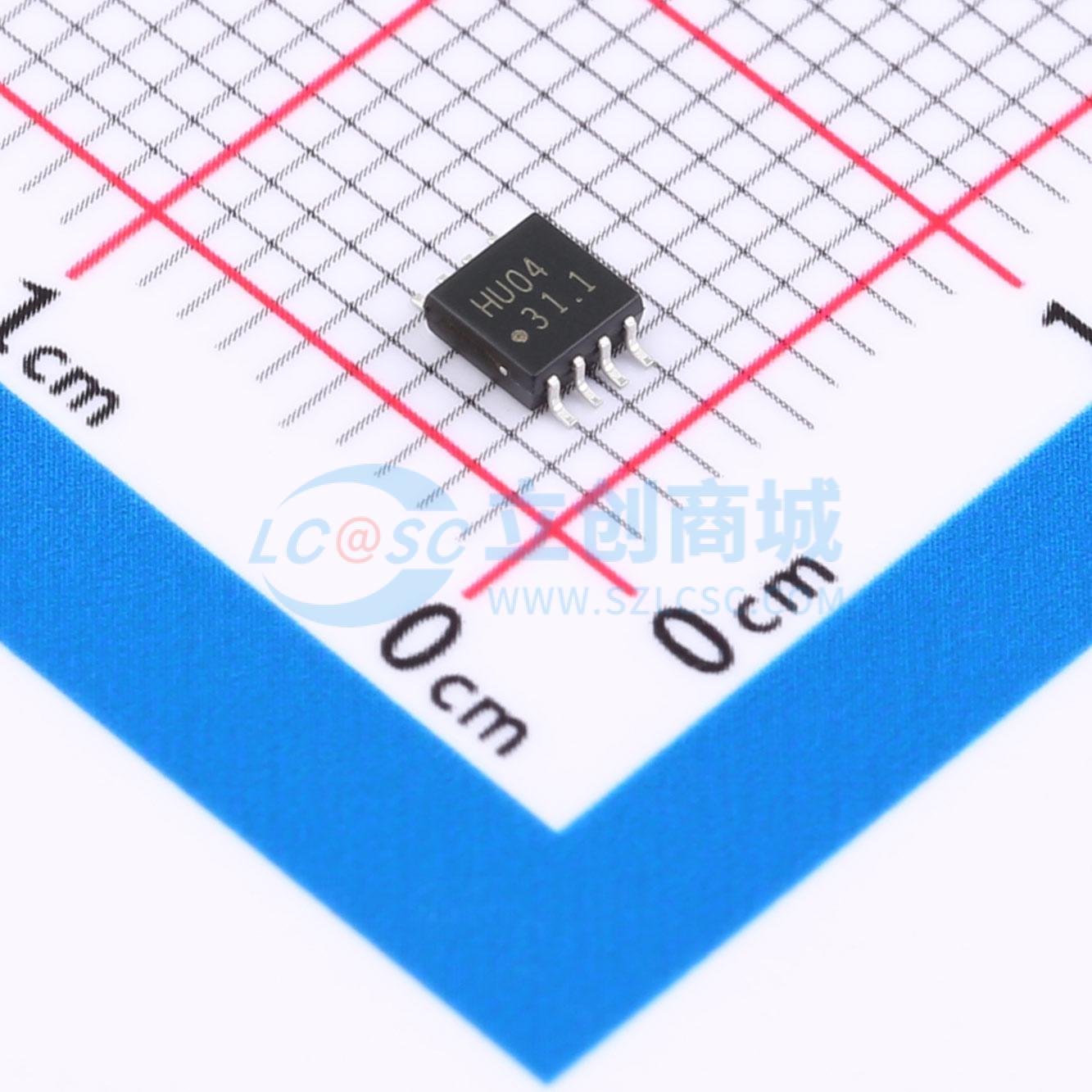

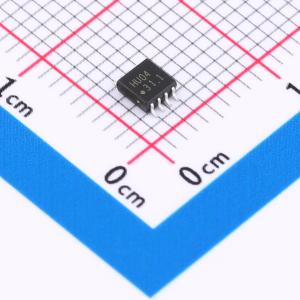

温馨提醒：图片仅供参考，商品以实物为准
TC7WHU04FU,LJ(CT
CMOS数字集成电路
- 描述
- 三反相器（无缓冲）
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TC7WHU04FU,LJ(CT
- 商品编号
- C5797416
- 商品封装
- SSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.078克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 3 | |
| 输入数 | 3 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.7V | |
| 输入低电平(VIL) | 300mV | |
| 输出高电平(VOH) | - | |
| 低电平范围(VOL) | - | |
| 传播延迟(tpd) | 7ns@5V,50pF | |
| 系列 | TC7WHU | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
- 三反相器（无缓冲）
商品特性
- 宽工作温度范围：T_opr = -40 到 125°C
- 高速运行：t_pd = 3.5 ns（典型值）(V_CC = 5.0 V, C_L = 15 pF)
- 低功耗：I_CC = 2.0 ~ μA（最大值）(T_a = 25°C)
- 高抗噪性：V_NIH = V_NIL = 10% V_CC(最小值)
- 5.5V 耐受输入
- 平衡的传播延迟：t_PLH ≈ t_PHL
- 宽工作电压范围：V_CC = 2.0 到 5.5V
- 引脚分配和功能与 TC7WU04 相同
