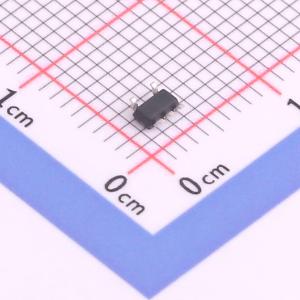

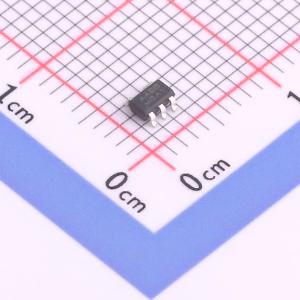

温馨提醒：图片仅供参考，商品以实物为准

DS8561-18S5

静态电流2μA，输出电流300mA低压降线性降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高PSRR，低功耗 DS8561 系列是一组低压差（LDO）转换器，具有1.2V 至5.5V 宽电压输入范围、低压差、低功耗和小型化封装的等特性。 DS8561 低至2uA 低静态电流特性，特别适合用于电池供电、长时间待机系统设备应用，能帮助降低系统设备的待机功耗，有效延长待机时间和电池使用寿命。 DS8561有带EN 使能引脚的版本可选，将EN 脚拉低可进入关断模式，此关断模式下静态电流可降至仅100nA（典型值）。
品牌名称: DSTECH(奥简科技)
商品型号: DS8561-18S5
商品编号: C5795635
商品封装: SOT23-5
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

DS8561 系列是一组低压差（LDO）转换器，具有1.2V 至5.5V 宽电压输入范围、低压差、低功耗和小型化封装的等特性。 DS8561 低至2uA 低静态电流特性，特别适合用于电池供电、长时间待机系统设备应用，能帮助降低系统设备的待机功耗，有效延长待机时间和电池使用寿命。 DS8561有带EN 使能引脚的版本可选，将EN 脚拉低可进入关断模式，此关断模式下静态电流可降至仅100nA（典型值）。DS8561 系列支持输出电容采用陶瓷电容器，在1.2V 至5.5V 的宽输入电压范围内和整个输出负载电流0mA - 300mA 范围内稳定工作。

商品特性

2uA 静态电流（无负载）
±2% 输出电压精度
300mA 输出电流能力
100nA 关断电流(可选版本)
宽范围输入电压: 1.2V 至 5.5V
低压差: 0.18V （Δ'VO = 3.3V / Io = 300mA 条件下）
支持固定输出电压： 1.2V, 1.5V, 1.8V, 2.5V, 2.8V, 3.0V, 3.3V
支持陶瓷电容或者钽电容
限流保护
过温保护
提供SSOT - 23、SOT - 23 - 3、SOT - 23 - 5、SC - 70 - 5、DFN1x1 - 4L 和 DFN2x2 - 6L 封装

应用领域

手持式、电池供电设备
低功耗微处理器
笔记本电脑、掌上型电脑和PDA
无线通讯设备音频/视频设备
车载导航系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	1.8V
	输出电流	300mA
	电源纹波抑制比(PSRR)	75dB@(1kHz)
	压差	280mV@(300mA)

	属性	参数值
	静态电流(Iq)	2uA
	噪声	120uVrms
	特性	过流保护；过热保护
	工作温度	-40℃~+125℃@(Ta)
	输出极性	正极
	输出通道数	1
