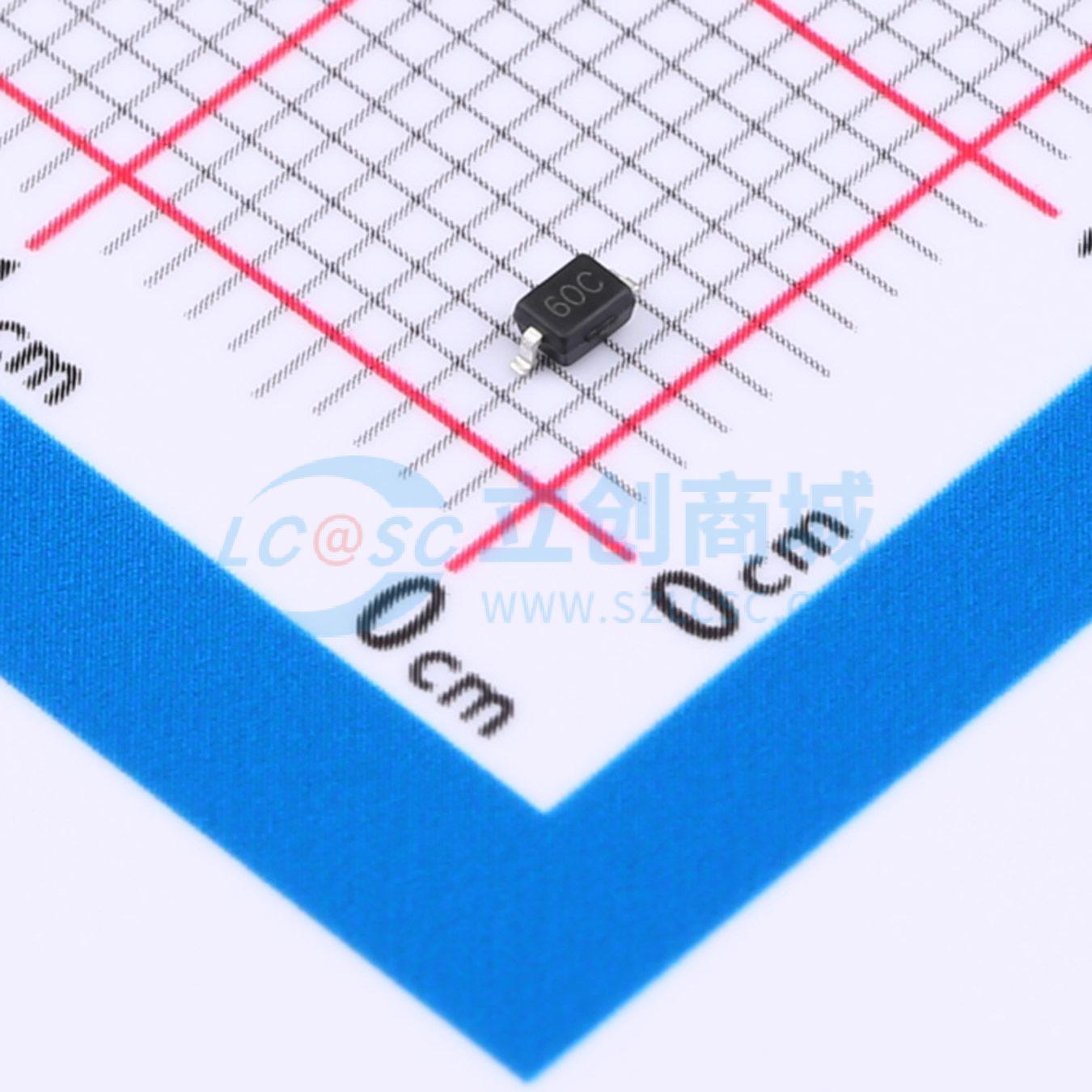

温馨提醒：图片仅供参考，商品以实物为准

SD60C

ESD 60V截止峰值浪涌电流：7A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SD60C旨在取代便携式应用（如手机、笔记本电脑和个人数字助理）中的多层压敏电阻，采用单片硅技术，可实现快速响应时间和超低ESD钳位电压，使该器件成为保护敏感半导体元件免受损坏的理想解决方案。SD60C符合IEC 61000 - 4 - 2（ESD）标准，空气放电±15 kV，接触放电±8 kV。SD60C采用无铅SOD - 323封装，可保护一条单向线路。这些器件与0805 MLV器件的PCB焊盘面积相同。
品牌名称: DOWO(东沃)
商品型号: SD60C
商品编号: C5795557
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.029467克(g)

商品参数

商品概述

SD60C旨在取代便携式应用（如手机、笔记本电脑和个人数字助理）中的多层压敏电阻，采用单片硅技术，可实现快速响应时间和超低ESD钳位电压，使该器件成为保护敏感半导体元件免受损坏的理想解决方案。SD60C符合IEC 61000 - 4 - 2（ESD）标准，空气放电±15 kV，接触放电±8 kV。SD60C采用无铅SOD - 323封装，可保护一条单向线路。这些器件与0805 MLV器件的PCB焊盘面积相同。

商品特性

650 W峰值脉冲功率（8/20 μs）
保护一条数据或电源线
超低泄漏：纳安级
工作电压：60V
超低钳位电压
符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试空气放电：±20 kV 接触放电：±15 kV
- IEC61000 - 4 - 5（雷击）7A（8/20ns）
符合RoHS标准
封装：SOD - 323
引脚镀层：雾锡

应用领域

手机及配件
个人数字助理
笔记本电脑和手持设备
便携式仪器
外设
寻呼机外设
台式机和服务器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交12单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	60V
	钳位电压	100V
	峰值脉冲电流(Ipp)	7A@8/20us
	峰值脉冲功率(Ppp)	650W@8/20us

	属性	参数值
	击穿电压	69V
	反向电流(Ir)	300nA
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	12pF
