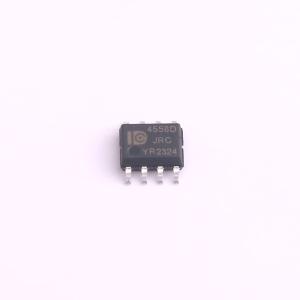

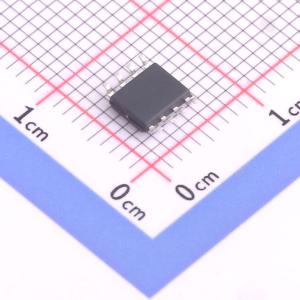

温馨提醒：图片仅供参考，商品以实物为准
JRC4558
工作电压(V) 3.0-24/±12 电源电流(mA) 3.5
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 工作电压(V) 3.0-24/±12 电源电流(mA) 3.5 输入失调电压(mV) ±9 共模抑制比 65-80 单位带宽(MHz) 1 功能描述 双通道通用运算放大器 Two-channel general purpose operational amplifier 应用领域 有源滤波器、均衡放大器 Active filter, equalizing amplifier
- 品牌名称
- IDCHIP(英锐芯)
- 商品型号
- JRC4558
- 商品编号
- C5795563
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.2132克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 30V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 7mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 200V/ms | |
| 输入偏置电流(Ib) | 500nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 200nA | |
| 噪声密度(eN) | 50nV/√Hz@1KHz | |
| 共模抑制比(CMRR) | 90dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1.18mA | |
| 输出电流 | 120mA | |
| 工作温度 | -25℃~+85℃ | |
| 单电源 | 3V~30V | |
| 双电源(Vee~Vcc) | -15V~15V |
商品概述
JRC4558内部包括有两个独立、高增益、内部频率补偿的双运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式。在推荐的工作条件下，电源电流与电源电压无关。 JRC4558采用SOP - 8/DIP - 8两种封装，它的使用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运算放大器的场合。
商品特性
- 内部频率补偿，直流电压增益高(85dB)
- 单位增益频带宽(1MHz)
- 低功耗电流(1.18mA)
- 低输入偏置电流(45nA)
- 宽电源输入(+3V~30V)
- 低输入失调电压和失调电流
- 共模输入电压范围宽
- 差模输入电压范围宽
- 稳定高电容负载
应用领域
- 有源滤波器
- 补偿放大器
- 传感器放大器
- 压电传感器放大器
- 医疗仪器
- 移动通信设备
- 音频放大器输出
- 便携式系统
- 均衡放大器
