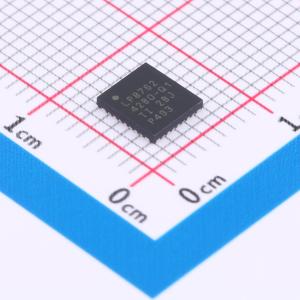

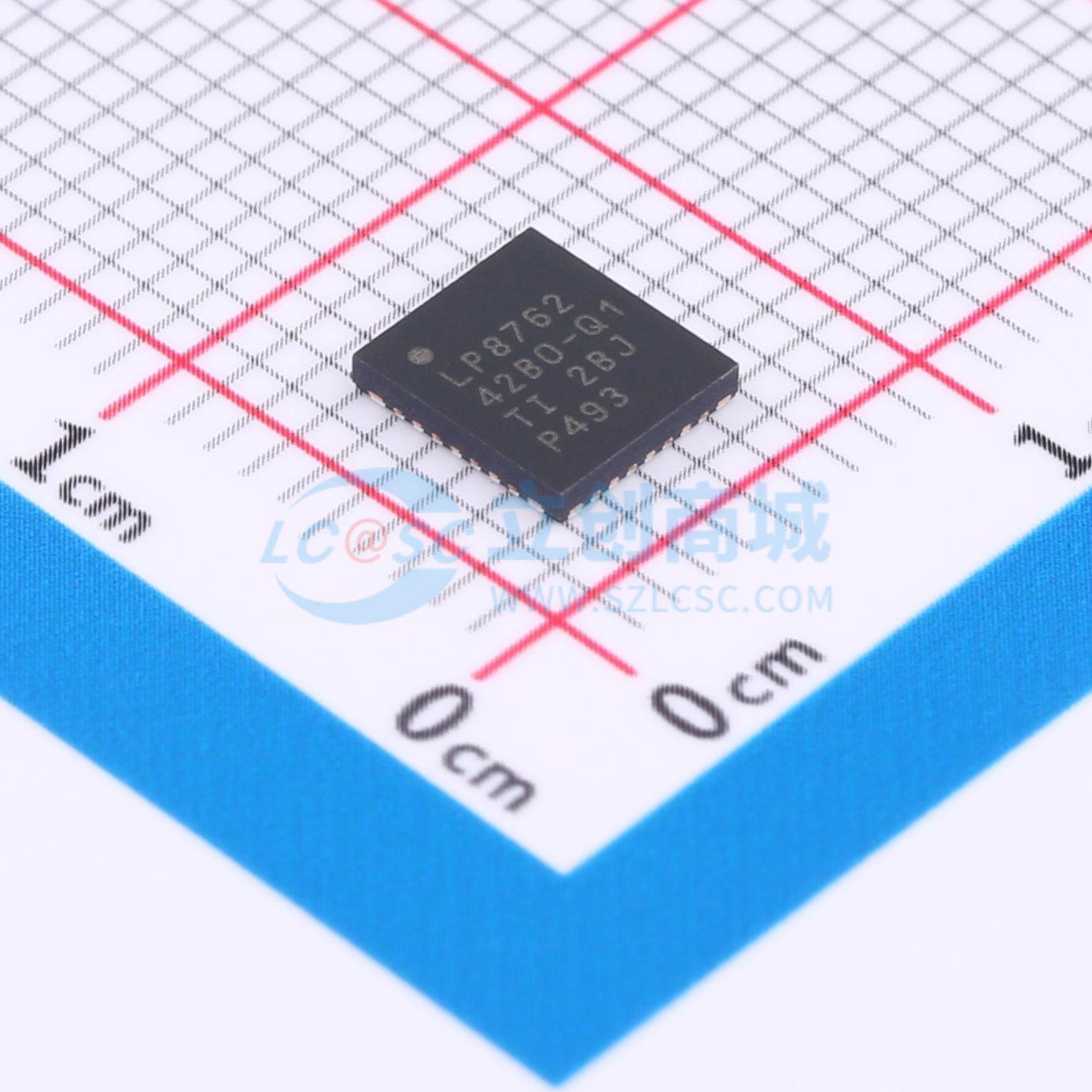

温馨提醒：图片仅供参考，商品以实物为准

LP876242B0RQKRQ1

适用于AWR和IWR毫米波集成电路（MMIC）的四路8.8 MHz降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LP876242-Q1 四个适用于 AWR 和 IWR MMIC 的汽车级 8.8MHz 降压转换器
品牌名称: TI(德州仪器)
商品型号: LP876242B0RQKRQ1
商品编号: C5788078
商品封装: QFN-32(5x5.5)
包装方式: 编带
商品毛重: 0.094克(g)

商品参数

商品概述

LP876242-Q1器件旨在满足各种安全相关汽车和工业应用中最新处理器和平台的电源管理需求。该器件有四个降压型DC/DC转换器内核，可产生四路单相输出。可通过兼容I²C的串行接口或SPI串行接口更改器件设置。开关时钟被强制设置为PWM模式，且各相采用交错方式。开关操作可与外部时钟同步，还可启用扩频模式以最大程度减少干扰。 LP876242-Q1器件包含保护和诊断机制，如寄存器和接口CRC、短路保护、热监控和关断功能。LP876242-Q1器件可通过中断处理程序将这些事件通知给处理器，使处理器能够做出响应。

商品特性

通过AEC-Q100认证，结果如下
输入电压：3.0 V至5.5 V
器件温度等级1：环境工作温度范围为 -40℃至 +125℃
器件HBM ESD分类为2级
器件CDM ESD分类为C4B级
符合功能安全标准
专为功能安全应用而开发
提供有助于ISO 26262系统设计达到ASIL-D等级的文档
提供有助于IEC 61508系统设计达到SIL-3等级的文档
系统能力可达ASIL-D等级
硬件完整性可达ASIL-D等级
带窗口的电压和过流监控器
带有可选触发/Q&A模式的看门狗
电平或PWM错误信号监控（ESM）
带高温警告和热关断功能的热监控
配置寄存器和非易失性存储器的位完整性（CRC）错误检测
4个高效降压型DC/DC转换器
输出电压：0.9 V至1.9 V
最大输出电流：4/3/3/2 A
可编程输出电压压摆率：0.5 mV/µs至33 mV/µs
开关频率：8.8 MHz
10个可配置通用输入/输出（GPIO）
用于多PMIC同步的SPMI接口
输入过压监控器（OVP）和欠压锁定（UVLO）

应用领域

采用级联配置的成像雷达
远程雷达
无处理功能的雷达模块

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~5.5V
	输出电压	900mV~1.9V
	输出电流	3A；2A；4A
	开关频率	8.8MHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	4
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	-
	输出类型	可调
