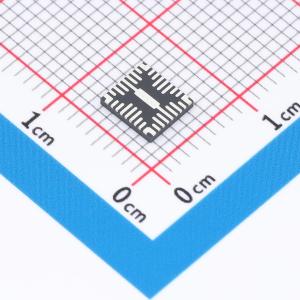

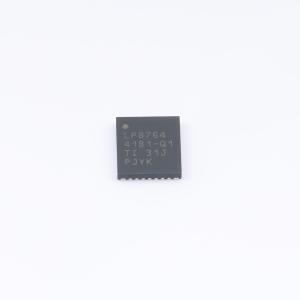

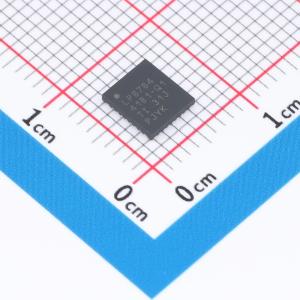

温馨提醒：图片仅供参考，商品以实物为准

LP876441B1RQKRQ1

降压型 20A 2.8V~5.5V

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: LP8764-Q1 4 个适用于汽车 SoC 的 5A/20A 多相降压转换器 PMIC
品牌名称: TI(德州仪器)
商品型号: LP876441B1RQKRQ1
商品编号: C5788080
商品封装: VQFN-HR-32(5x5.5)
包装方式: 袋装
商品毛重: 14.433333克(g)

商品参数

商品概述

LP8764-Q1器件旨在满足各种安全相关汽车和工业应用中最新处理器和平台的电源管理需求。该器件有四个降压DC/DC转换器内核，可配置为五种不同的相位配置，从一个4相输出到四个1相输出。可通过兼容I²C的串行接口或SPI串行接口更改器件设置。

自动PFM/PWM（自动模式）操作与自动相位增加和相位削减功能相结合，可在较宽的输出电流范围内实现最高效率。LP8764-Q1器件支持多相输出的远程差分电压检测，以补偿稳压器输出与负载点（POL）之间的IR压降，从而提高输出电压的精度。开关时钟可强制进入PWM模式，且各相相互交错。开关可与外部时钟同步，并可启用扩频模式以最大程度减少干扰。

商品特性

通过AEC-Q100认证，结果如下：
输入电压：2.8 V至5.5 V
器件温度等级1：环境工作温度范围为-40℃至+125℃
器件HBM ESD分类等级2
器件CDM ESD分类等级C4B
符合功能安全标准——专为功能安全应用开发
提供有助于ISO 26262系统设计达到ASIL-D等级的文档
提供有助于IEC 61508系统设计达到SIL-3等级的文档
系统能力达ASIL-D等级
硬件完整性达ASIL-D等级
窗口式电压和过流监测器
带有可选触发/问答模式的看门狗
电平或PWM错误信号监测（ESM）
带高温警告和热关断功能的热监测
配置寄存器和非易失性存储器的位完整性（CRC）错误检测
输出电压：0.3 V至3.34 V（多相输出为0.3 V至1.9 V）
最大输出电流：每相5 A，4相配置时最高可达20 A
可编程输出电压压摆率：0.5 mV/µs至33 mV/µs
开关频率：2.2 MHz或4.4 MHz
10个可配置通用I/O（GPIO）
用于多PMIC同步的SPMI接口
输入过压监测器（OVP）和欠压锁定（UVLO）

应用领域

高级驾驶辅助系统（ADAS）
前置摄像头
环视系统ECU
远程雷达
传感器融合
域控制器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.8V~5.5V
	输出电压	300mV~3.34V
	输出电流	20A
	开关频率	4.4MHz；2.2MHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	4
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
