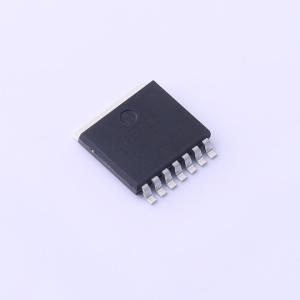

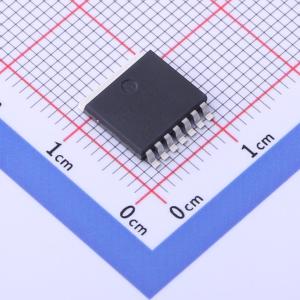

温馨提醒：图片仅供参考，商品以实物为准

MIC37501-3.3WR

5A低压微电容LDO稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是5A、低压差线性稳压器，可提供低电压、高电流输出，且所需外部组件最少。它们具有高精度、超低压差(500mV)和低接地电流。工作输入电压为2.3V至6.0V，旨在驱动需要大电流、低电压的数字电路（如PLD、DSP、微控制器等）。有固定和可调输出电压可选，固定电压包括1.5V、1.65V、1.8V、2.5V和3.3V，可调版本输出电压范围为1.24V至5.5V。具备热保护、限流保护和反向电流保护功能，设有逻辑使能和错误标志引脚。结温范围为 -40℃至125℃。
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC37501-3.3WR
商品编号: C641497
商品封装: SPAK-7
包装方式: 管装
商品毛重: 1.8克(g)

商品参数

商品概述

MIC37501和MIC37502是5A低 dropout线性稳压器，能够以最少的外部组件提供低电压、高电流输出。它们具有高精度、超低dropout（500mV）和低接地电流的特点。MIC37501和MIC37502的工作输入电压范围为2.3V至6.0V。它们设计用于驱动需要在高电流下工作的数字电路（如PLD、DSP、微控制器等）。这些稳压器有固定和可调输出电压版本。固定的输出电压包括1.5V、1.65V、1.8V、2.5V和3.3V。可调版本的输出电压范围为1.24V至5.5V。MIC37501和MIC37502 LDO具备热保护、电流限制保护和反向电流保护功能。还提供了逻辑使能和错误标志引脚。结温范围从-40℃到125℃。对于需要高于6.0V输入电压的应用，请参阅MIC3910x、MIC3915x、MIC3930x和MIC3950x LDO。

特性：

保证最小5A输出电流
最大dropout电压500mV —— 适用于3.0V至2.5V转换，也适用于2.5V至1.8V、1.65V或1.5V转换
可与陶瓷或钽电容配合使用保持稳定
宽输入电压范围：VIN: 2.3V至6.0V
初始输出公差±1.0%
固定和可调输出电压：
MIC37501—7引脚固定电压
MIC37502—5（TO-263）和7（SPAK）引脚可调电压
出色的线路和负载调节性能
逻辑控制关断
热关断和电流限制保护
反向泄漏保护
低轮廓S-Pak和TO-263封装

应用领域

低压差线性稳压器适用于低电压数字IC
PC扩展卡
高效率线性电源
开关模式电源后置稳压器
电池充电器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(48个/管，最小起订量 1 个)

个

起订量：1 个48个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	3.3V
	输出电流	5A
	压差	500mV@(5A)

	属性	参数值
	静态电流(Iq)	-
	特性	带使能；过热保护；过流保护
	工作温度	-40℃~+125℃
	输出极性	正极
	输出通道数	1
