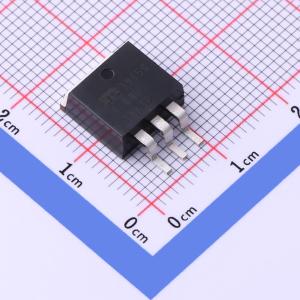

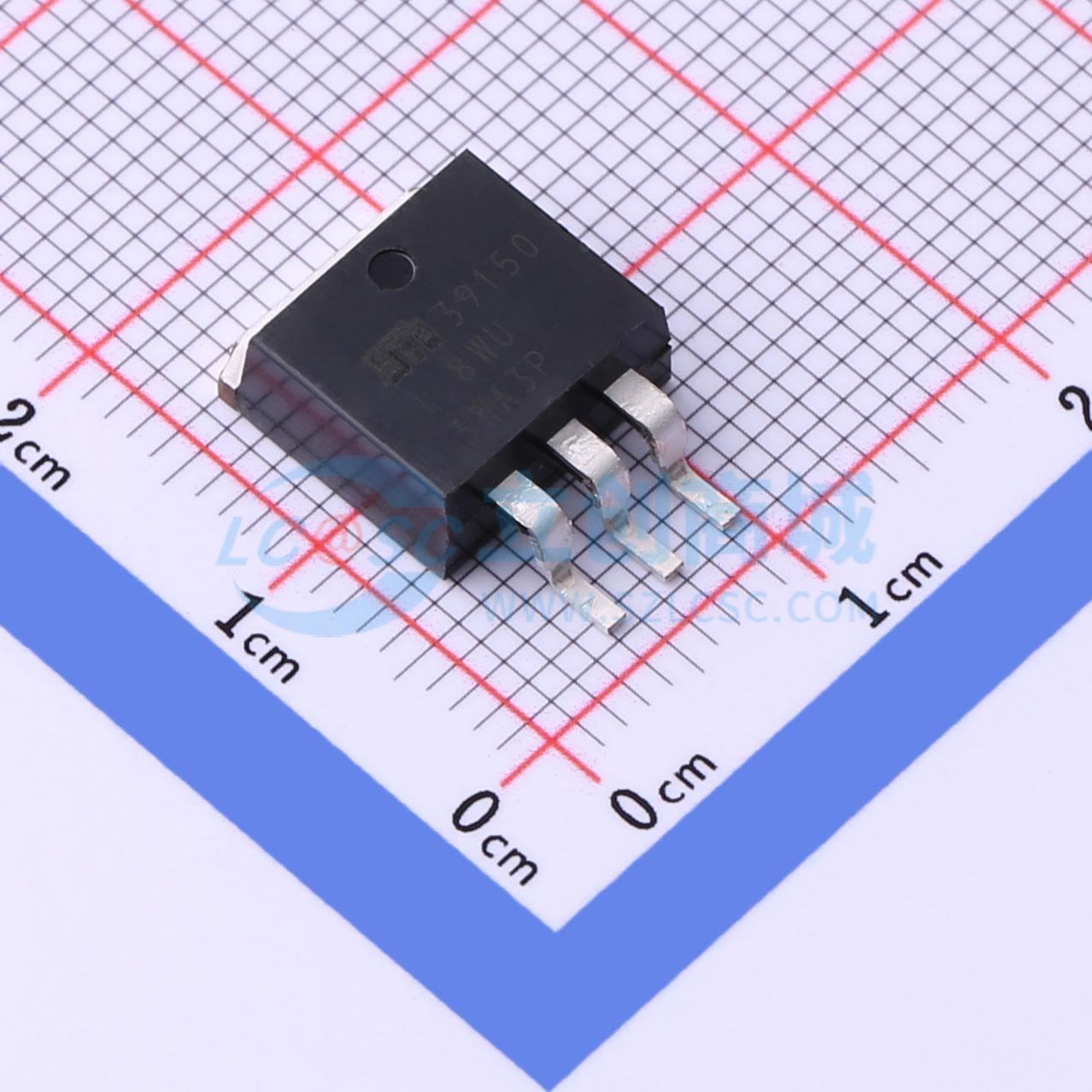

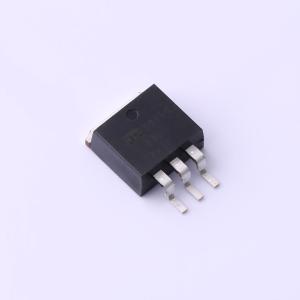

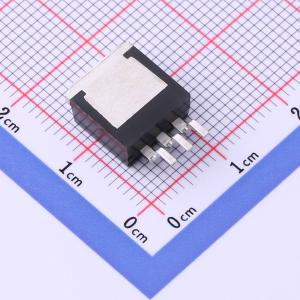

温馨提醒：图片仅供参考，商品以实物为准

MIC39150-1.8WU

1.5A 低压差线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MIC39150、MIC39151和MIC39152是1.5A的低压差（LDO）稳压器，只需极少的外部元件，就能提供低电压、大电流输出。MIC39150/1/2采用专有的超级β PNP传输元件，具有极低的压差（1.5A时典型值为375mV）和低接地电流（1.5A时典型值为17mA）。对于需要在所有工作条件下将3.3V转换为2.5V或2.5V转换为1.8V，且保证最大压差为500mV的PC扩展卡，MIC39150/1/2是理想之选
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC39150-1.8WU
商品编号: C641291
商品封装: TO-263-3
包装方式: 管装
商品毛重: 2.7克(g)

商品参数

商品概述

MIC39150、MIC39151和MIC39152是1.5A的低压差（LDO）电压调节器，只需最少的外部元件即可提供低电压、高电流输出。MIC39150/1/2采用专有的超级β PNP传输元件，具有极低的压差（1.5A时典型值为375mV）和低接地电流（1.5A时典型值为17mA）。 MIC39150/1/2非常适合需要在所有工作条件下将3.3V转换为2.5V或2.5V转换为1.8V，且保证最大压差为500mV的PC扩展卡。MIC39150/1/2在重载开关应用中具有快速瞬态响应，仅需10μF的输出电容即可保持稳定并实现快速瞬态响应。 MIC39150/1/2具备全面保护功能，包括限流、热关断、反接电池保护/引脚反插保护以及反向漏电保护。MIC39151提供一个与TTL逻辑兼容的使能引脚和一个错误标志，用于指示欠压和过流情况。MIC39150/1提供2.5V、1.8V和1.65V的固定电压版本，采用TO - 220和TO - 263（D²Pak）封装。MIC39152为可调版本，可将输出电压编程为1.24V至15.5V之间的任意值，采用5引脚、TO - 263（D²Pak）和TO - 252（D - Pak）封装。

商品特性

最小保证输出电流1.5A
全温度范围内最大压差500mV —— 适用于3.0V至2.5V转换 —— 适用于2.5V至1.8V或1.65V转换
初始精度1%
低接地电流
限流和热关断
反接电池和引脚反插保护
反向漏电保护
快速瞬态响应
TTL/CMOS兼容使能引脚（仅MIC39151/2）
错误标志输出（仅MIC39151）
可调输出（仅MIC39152）
功率D - Pak封装（TO - 252）仅可调版本
功率D2Pak封装（TO - 263）

应用领域

低压数字IC
PC扩展卡用LDO线性调节器
高效线性电源
开关电源后置调节器
低压微控制器
StrongARM处理器电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	16V
	输出电压	1.8V
	输出电流	1.5A
	压差	500mV@(1.5A)

	属性	参数值
	静态电流(Iq)	-
	特性	过流保护
	工作温度	-40℃~+125℃
	输出极性	正极
	输出通道数	1
