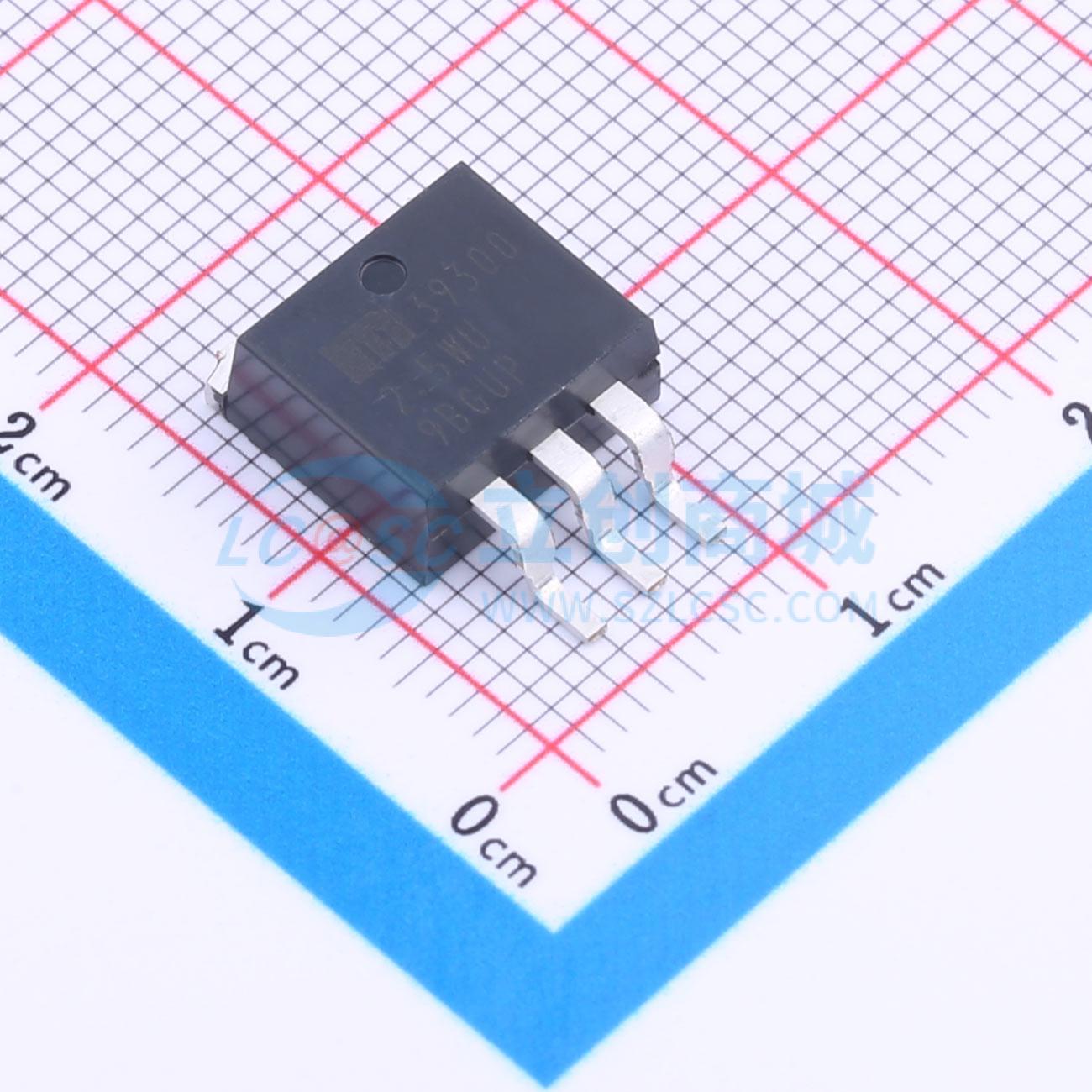

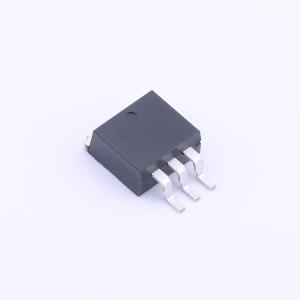

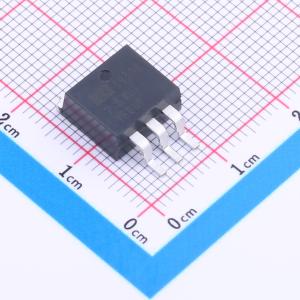

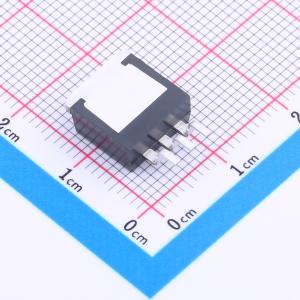

温馨提醒：图片仅供参考，商品以实物为准

MIC39300-2.5WU

3A，低压差线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是3.0A低压差线性稳压器，可提供低电压、高电流输出，且所需外部组件最少。采用专有Super Beta PNP传输元件，具有极低的压差（3.0A时典型值为385 mV）和低接地电流（3.0A时典型值为36 mA）。适用于需要从标准3.3V转换为2.5V或2.5V转换为1.8V的PC附加卡。在所有工作条件下，保证最大压差为500 mV，可在低至3V的电源下提供2.5V，在低至2.5V的电源下提供1.8V
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC39300-2.5WU
商品编号: C641304
商品封装: TO-263-3
包装方式: 管装
商品毛重: 2.36克(g)

商品参数

商品概述

MIC39300、MIC39301和MIC39302是3.0A低压差线性稳压器，只需极少的外部元件就能提供低电压、大电流输出。MIC39300/1/2采用专有的超级β PNP传输元件，具有极低的压差（3.0A时典型值为385 mV）和低接地电流（3.0A时典型值为36 mA）。 MIC39300/1/2非常适合需要将标准3.3V转换为2.5V或2.5V转换为1.8V的PC扩展卡。在所有工作条件下，保证最大压差为500 mV，这使得MIC39300/1/2能在低至3V的电源下提供2.5V输出，在低至2.5V的电源下提供1.8V输出。MIC39300/1/2还具备快速瞬态响应能力，适用于重载开关应用。该器件仅需47 μF的输出电容即可保持稳定并实现快速瞬态响应。 MIC39300/1/2具备全面保护功能，包括过流限制、热关断、反接电池保护、反向漏电保护和反插引脚保护。MIC39301提供一个与TTL逻辑兼容的使能引脚和一个错误标志，用于指示欠压和过流情况。MIC39300/1提供固定电压输出，采用TO - 220和TO - 263（D²Pak）封装，是基于NPN的旧款线性稳压器的理想升级产品。MIC39302为可调版本，可将输出电压编程设置在1.24V至15.5V之间，采用5引脚TO - 263（D²Pak）封装。

商品特性

最小保证输出电流3.0A
全温度范围内最大压差550 mV
适用于3.0V至2.5V转换
适用于2.5V至1.8V转换
初始精度1%
低接地电流
电流限制和热关断
反接电池保护
反向漏电保护
快速瞬态响应
TO - 263（D²Pak）和TO - 220封装
TTL/CMOS兼容使能引脚（仅MIC39301/2）
错误标志输出（仅MIC39301）
可调输出（仅MIC39302）

应用领域

PC扩展卡用LDO线性稳压器
高效线性电源
开关电源后置稳压器
多媒体和PC处理器电源
低电压微控制器
StrongARM处理器电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	16V
	输出电压	2.5V
	输出电流	3A
	压差	550mV@(3A)

	属性	参数值
	静态电流(Iq)	-
	特性	过热保护；过流保护
	工作温度	-40℃~+125℃
	输出极性	正极
	输出通道数	1
