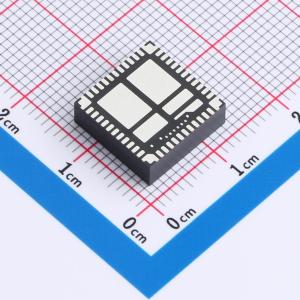

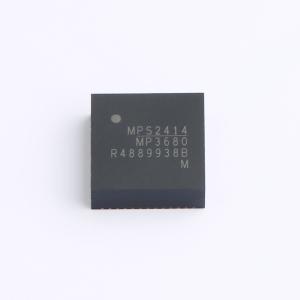

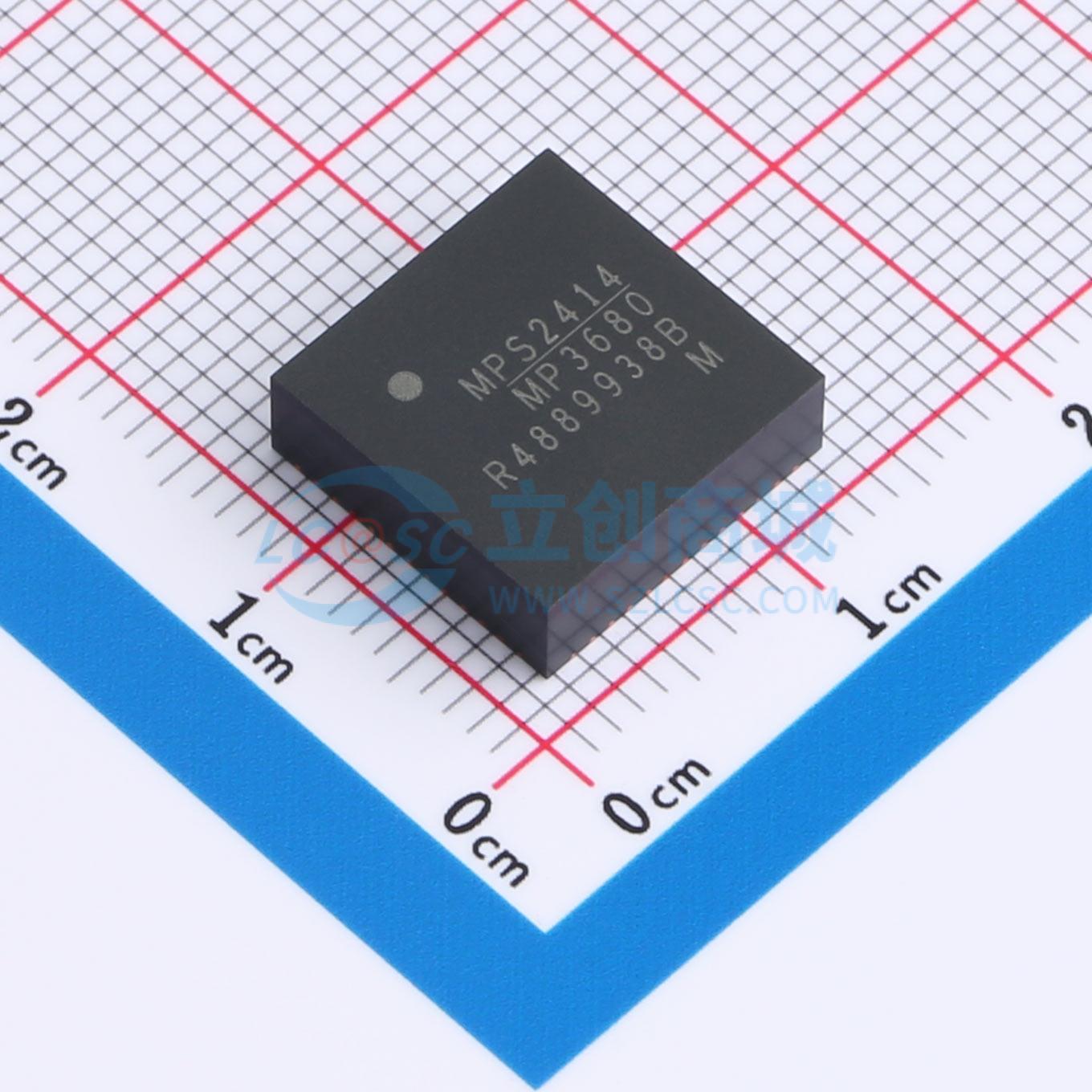

MPM3680GRE

降压型 4.5V~18V 650mV~5V 6A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MPM3680是一款易用的全集成6A降压DC/DC电源模块。它将DC/DC转换器、功率电感、输入/输出电容以及必要的电阻/电容集成在一个紧凑的QFN 12mmX12mmX4mm封装中。这种完整的电源解决方案仅需两个外部元件（一个电阻和一个电容）即可工作。MPM3680可在较宽的输入电源电压范围内提供6A输出电流，具有出色的负载和线性调节能力。MPM3680采用恒定导通时间（COT）控制，以提供快速瞬态响应并简化环路稳定。默认欠压锁定阈值在内部设置为约4.1V，但使能引脚的电阻网络可提高该阈值。MPM3680具有一个内部LDO，为控制电路和集成功率器件供电。可通过外部5V禁用该LDO以提高效率。MPM3680具有一个内部约3ms的软启动（SS）定时器。可通过额外的SS电容延长该时间。一个开漏电源正常信号指示输出电压在标称电压范围内。MPM3680具有完全集成的保护功能，包括过流保护、过压保护和热关断。
品牌名称: MPS(芯源)
商品型号: MPM3680GRE
商品编号: C5776752
商品封装: QFN-57(12x12)
包装方式: 托盘
商品毛重: 1.82克(g)

商品参数

商品概述

MPM3680是一款易用的全集成6A降压DC/DC电源模块。它将DC/DC转换器、功率电感、输入/输出电容以及必要的电阻/电容集成在一个紧凑的QFN 12mmX12mmX4mm封装中。这种完整的电源解决方案仅需两个外部元件（一个电阻和一个电容）即可工作。MPM3680可在较宽的输入电源电压范围内提供6A输出电流，具有出色的负载和线性调节能力。 MPM3680采用恒定导通时间（COT）控制，以提供快速瞬态响应并简化环路稳定。默认欠压锁定阈值在内部设置为约4.1V，但使能引脚的电阻网络可提高该阈值。MPM3680具有一个内部LDO，为控制电路和集成功率器件供电。可通过外部5V禁用该LDO以提高效率。 MPM3680具有一个内部约3ms的软启动（SS）定时器。可通过额外的SS电容延长该时间。一个开漏电源正常信号指示输出电压在标称电压范围内。 MPM3680具有完全集成的保护功能，包括过流保护、过压保护和热关断。

商品特性

完整的6A DC-DC解决方案
2.5V起的宽输入电压范围：
- 外部5V偏置时为2.5V至18V
- 内部偏置时为4.5V至18V
0℃至70℃范围内参考电压精度为1%
结温范围
自适应COT控制，实现超快瞬态响应
可编程开关频率范围为200KHz至1MHz
支持预偏置启动
可编程软启动时间，默认3ms
非锁存过流保护（OCP）、过压保护（OVP）和热关断
输出电压可在0.65V至5V之间调节
QFN-57（12mm x 12mm x 4mm）封装

应用领域

电信和网络系统
- 基站
- 服务器
- 个人视频录像机
- 平板电视和显示器
- 分布式电源系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(168个/托盘，最小起订量 1 个)

个

起订量：1 个168个/托盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	4.5V~18V
	输出电压精度	±5‰
	输出电压(Vout)	650mV~5V
	输出电流(最大值)	6A

	属性	参数值
	静态电流(Iq)	860uA
	开关频率	500kHz
	特性	过流保护；过压保护；过热保护
	长度	12mm
	宽度	12mm
	高度	4mm
	工作温度	-40℃~+85℃
