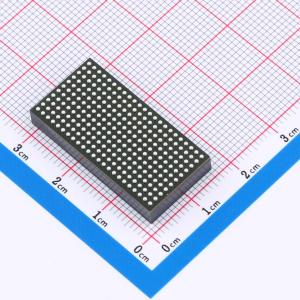

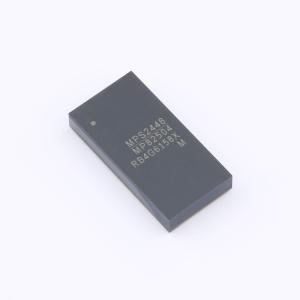

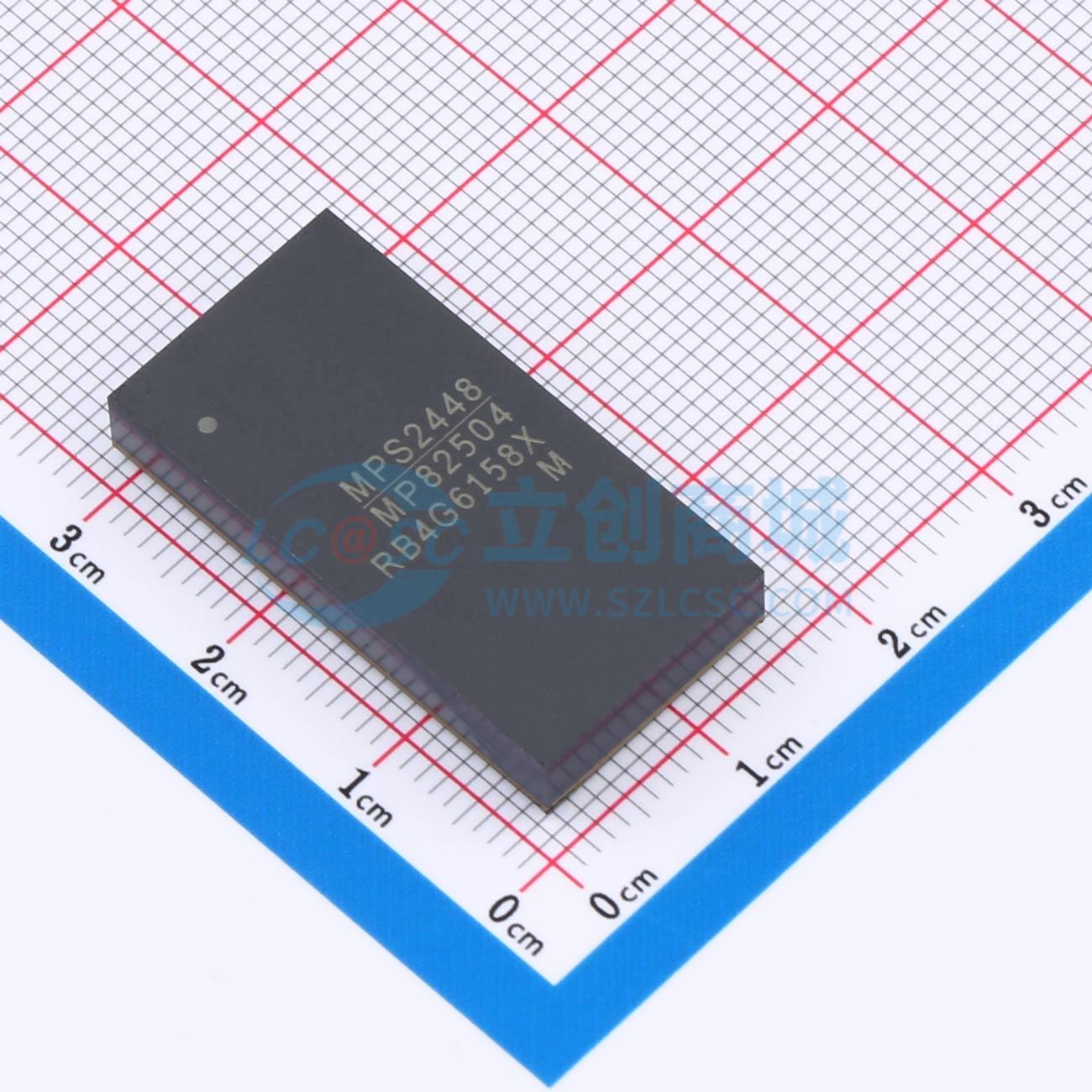

温馨提醒：图片仅供参考，商品以实物为准

MPM82504GBH-0001

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DCDC降压，电源输入7V~30V，3A以上(大电流)方案，
品牌名称: MPS(芯源)
商品型号: MPM82504GBH-0001
商品编号: C5776766
商品封装: BGA-253(15x30)
包装方式: 托盘
商品毛重: 6.7克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(3)3A以上-(大电流)方案

商品参数

商品概述

MPM82504是一款具备PMBus接口的四路25A可扩展全集成电源模块。该器件提供了完整的电源解决方案，每个输出通道最高可达25A。MPM82504有四个输出通道，可并联使用，灵活配置输出50A、75A或100A的输出电流。该器件还可与MPM3695 - 100以及其他MPM82504器件并联工作，以提供更高的输出电流。MPM82504在较宽的负载范围内均能高效运行。该器件采用了MPS专有的多相恒定导通时间（MCOT）控制技术，可实现超快速瞬态响应和简单的环路补偿。PMBus接口可实现灵活的数字配置和关键参数监控。完整的保护功能包括过流保护（OCP）、过压保护（OVP）、欠压保护（UVP）和过温保护（OTP）。 MPM82504仅需少量易于获取的外部元件。它采用BGA（15mmx30mmx5.18mm）封装。

商品特性

外部3.3V VCC偏置时，输入电压范围为3.2V至16V
内部VCC偏置时，输入电压范围为4V至16V
输出电压范围为0.5V至3.3V
四个可并联输出通道，每通道最高25A
可与多个MPM82504和MPM3695 - 100器件并联工作
多相工作时自动交错
每个通道独立远程感测
符合PMBus 1.3标准
遥测回读功能，包括每个通道的VIN、VOUT、IOUT、温度和故障信息
每个通道均可通过PMBus进行配置：
- 输出电压、软启动时间
- 过流、过温、过压、欠压和欠压锁定（UVLO）限值
- PWM模式和开关频率
采用BGA（15mmx30mmx5.18mm）封装

应用领域

电信和网络系统
工业设备
服务器和计算机
FPGA和ASIC核心电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源模块
	输出通道数	2
	工作电压(Vin)	3.2V~16V
	输出电压(Vout)	500mV~3.3V
	输出电流(最大值)	50A
	开关频率	600kHz

	属性	参数值
	特性	过压保护；欠压保护；过流保护；过热保护
	长度	30mm
	宽度	15mm
	高度	5.18mm
	工作温度	-40℃~+125℃
