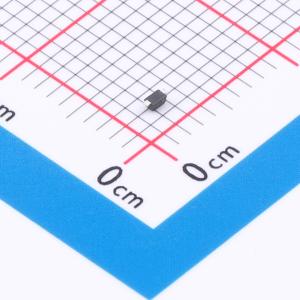

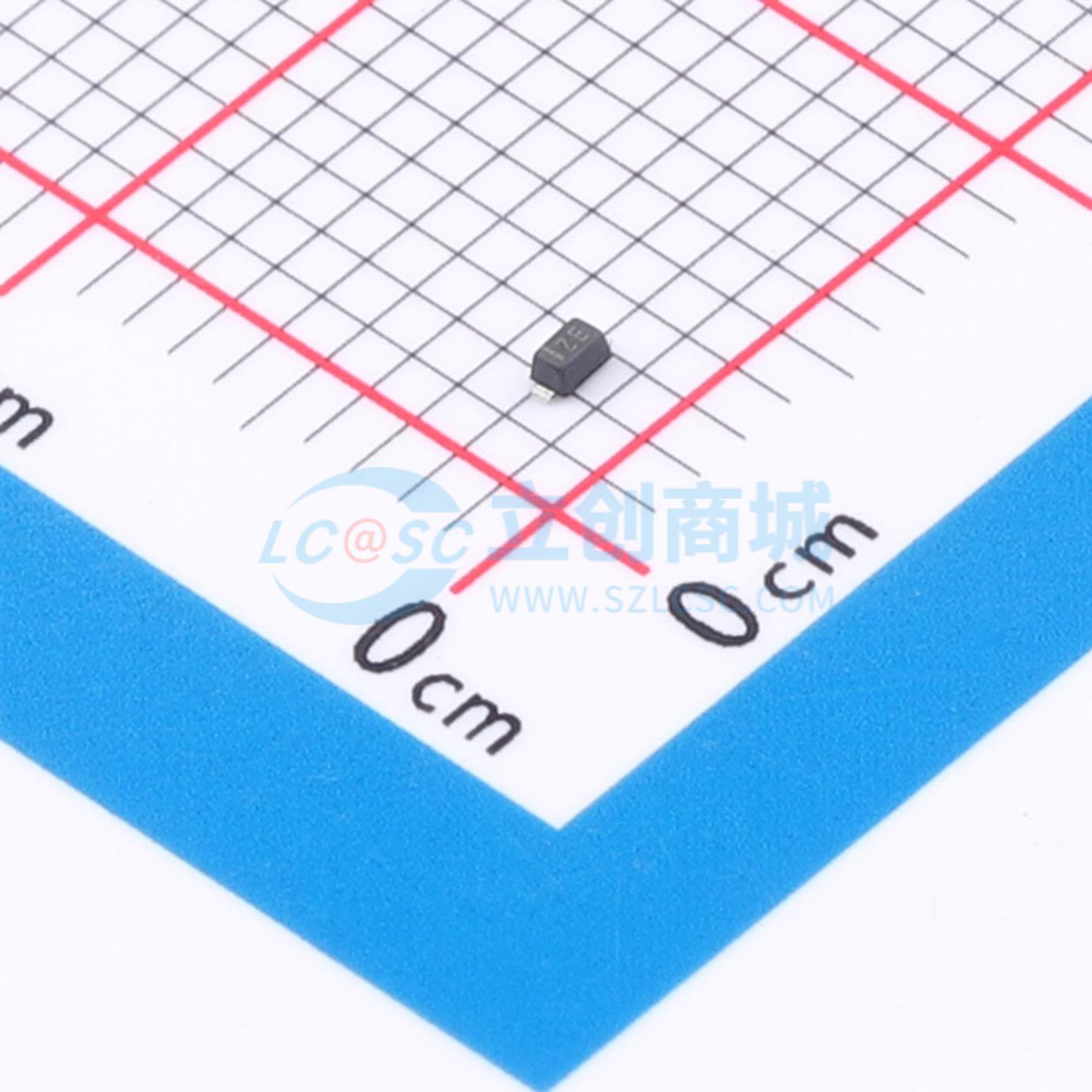

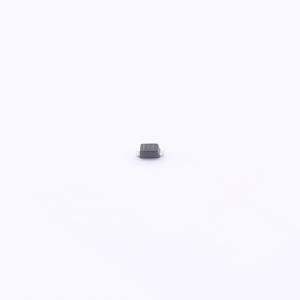

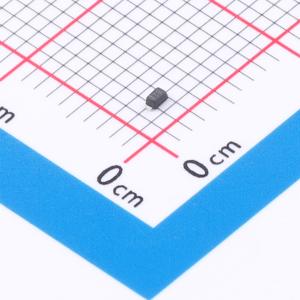

ESD5Z3.3
TVS 3.3V截止 峰值脉冲电流：11.2A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- Cj (pF) 105 ESD (KV) ±30
- 品牌名称
- YFW(佑风微)
- 商品型号
- ESD5Z3.3
- 商品编号
- C5764356
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 14.1V | |
| 峰值脉冲电流(Ipp) | 11.2A@8/20us | |
| 峰值脉冲功率(Ppp) | 158W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 6V | |
| 反向电流(Ir) | 50nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 105pF |
商品特性
- 峰值功率高达200瓦特@8×20微秒脉冲
- 低泄漏电流
- 响应时间典型值小于1 ns
- ESD等级为Class 3（大于16 kV），符合人体模型
