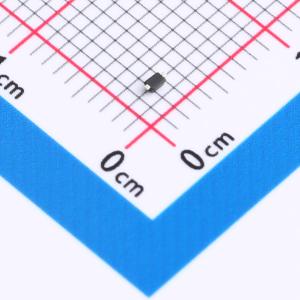

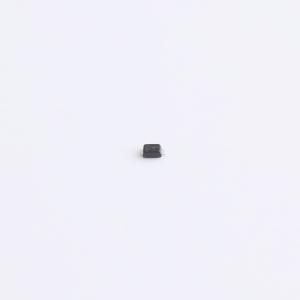

ESD5Z12
ESD 12V截止 峰值脉冲电流：15A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD5Z12系列旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使这些器件非常适合用于电路板空间有限的设计中的ESD保护。
- 品牌名称
- YFW(佑风微)
- 商品型号
- ESD5Z12
- 商品编号
- C5764360
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.028233克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 16.5V；19V | |
| 峰值脉冲电流(Ipp) | 15A@8/20us | |
| 峰值脉冲功率(Ppp) | 250W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 13.3V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 150pF |
商品概述
ESD5Z12系列旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使这些器件非常适合用于电路板空间有限的设计中的ESD保护。
商品特性
- 小尺寸外形
- 250瓦峰值脉冲功率（tp = 8/20μs）
- 数据线瞬态保护，符合IEC 61000 - 4 - 2（ESD）±15kV（空气）、±8kV（接触）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）；IEC 61000 - 4 - 5（雷击）24A（8/20μs）
- 适用于便携式电子产品的小型封装
- 在ESD保护应用中可替代多层压敏电阻（MLV）
- 保护一条I/O或电源线
- 低钳位电压
- 工作电压：12V
- 低泄漏电流
应用领域
- 手机及配件
- 基于微处理器的设备
- 个人数字助理（PDA）
- 笔记本电脑、台式机和服务器
- 便携式仪器
- 寻呼机外设
