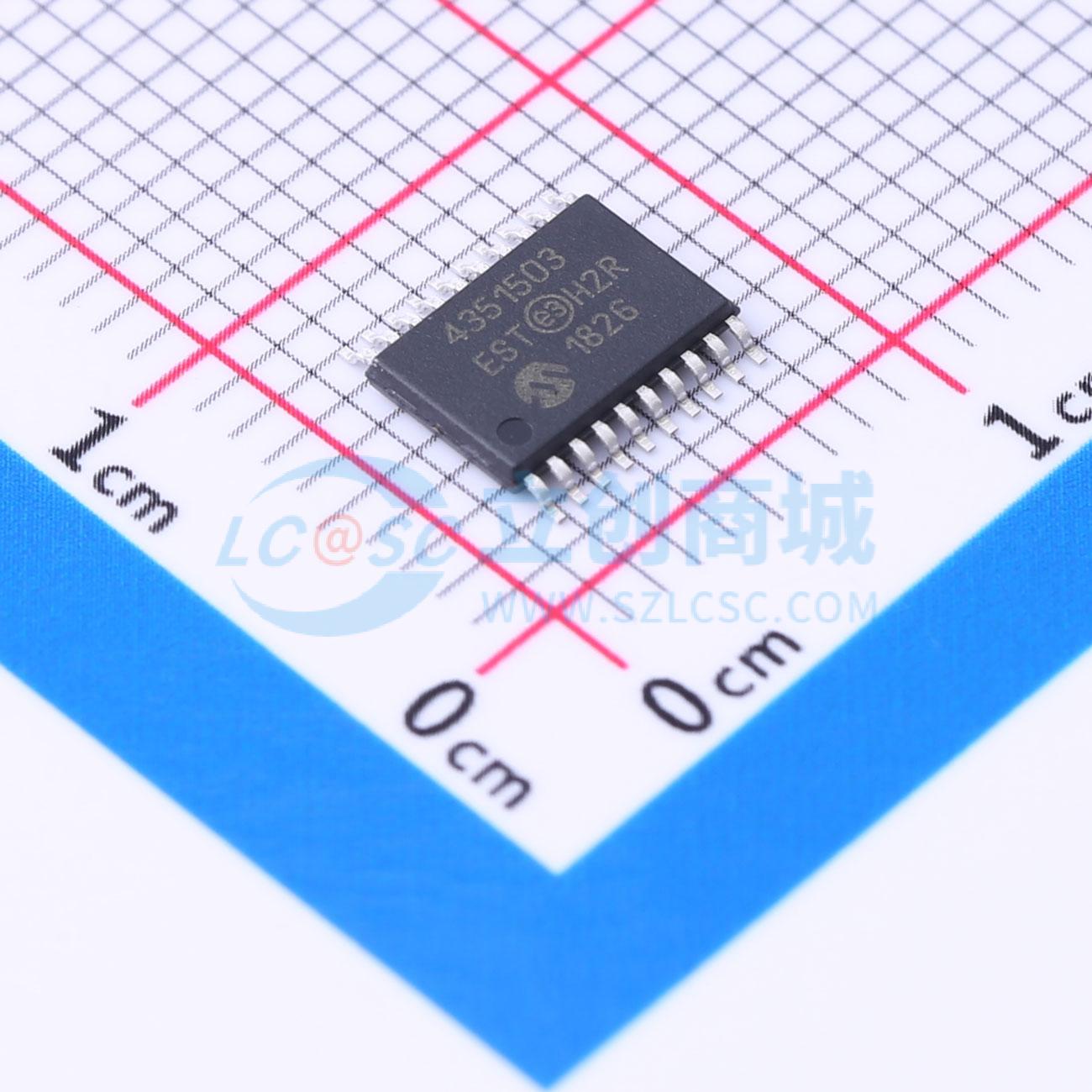

MCP4351-503E/ST实物图

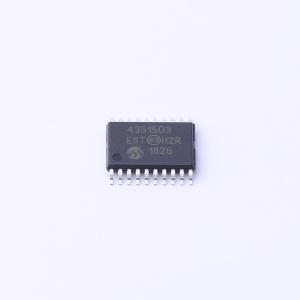

  • MCP4351-503E/ST商品缩略图

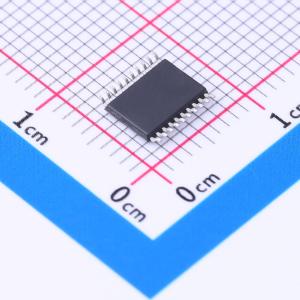

  • MCP4351-503E/ST商品缩略图
  • MCP4351-503E/ST商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

MCP4351-503E/ST

MCP4351-503E/ST

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
四路电阻网络，可配置为电位计或变阻器，7位或8位分辨率，支持SPI接口
品牌名称
MICROCHIP(美国微芯)
商品型号
MCP4351-503E/ST
商品编号
C638691
商品封装
TSSOP-20​
包装方式
管装
商品毛重
0.21克(g)

商品参数

属性参数值
商品目录数字电位器
阻值50kΩ
抽头数257
通道数4
精度±20%
工作电压1.8V~5.5V
属性参数值
接口类型SPI
温度系数50ppm/℃
工作温度-40℃~+125℃
阻值变化线性
带宽200kHz

商品特性

  • 四电阻网络
  • 电位器或变阻器配置选项
  • 电阻网络分辨率：
    • 7 位：128 个电阻（129 个抽头）
    • 8 位：256 个电阻（257 个抽头）
  • RAB 电阻选项：
    • 5 kΩ
    • 10 kΩ
    • 50 kΩ
    • 100 kΩ
  • 从零刻度到满刻度的滑动端操作
  • 低滑动端电阻：75 Ω（典型值）
  • 低温度系数：
    • 绝对（变阻器）：典型值 50 ppm（0℃ 至 70℃）
    • 比例（电位器）：典型值 15 ppm
  • SPI 串行接口（10 MHz，模式 0,0 和 1,1）：
    • 高速读写滑动端寄存器
  • 通过终端控制（TCON）寄存器实现电阻网络终端断开功能
  • 复位输入引脚
  • 欠压复位保护（典型值 1.5V）
  • 串行接口静态电流（典型值 2.5 μA）
  • 高耐压数字输入：最高 12.5V
  • 支持分离电源轨应用
  • 所有数字输入均有内部弱上拉
  • 宽工作电压：
    • 2.7V 至 5.5V – 规定器件特性
    • 1.8V 至 5.5V – 器件可工作
  • 宽带宽（-3 dB）工作：
    • 5.0 kΩ 器件典型值为 2 MHz
  • 扩展温度范围（-40℃ 至 +125℃）
