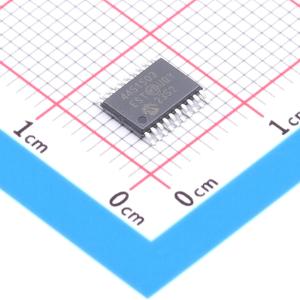

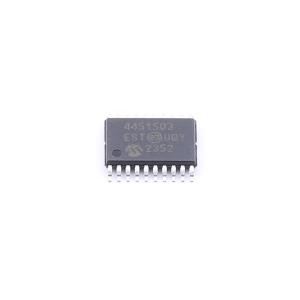

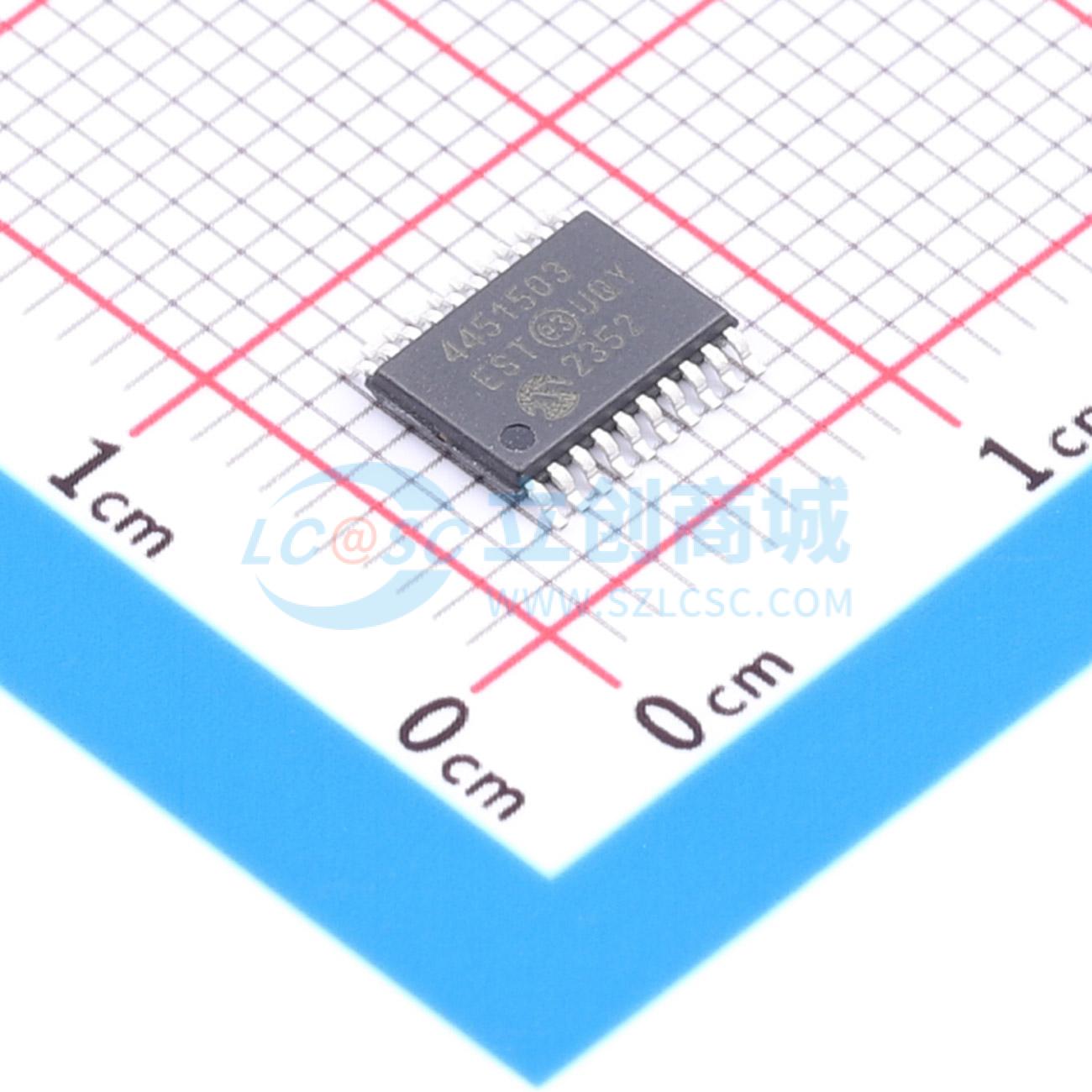

MCP4451-503E/ST
MCP4451-503E/ST
- 描述
- 特性：四电阻网络-电位器或变阻器配置选项。 电阻网络分辨率：7 位 – 128 个电阻（129 个抽头）；8 位 – 256 个电阻（257 个抽头）。 四种 Rₐ₈ 电阻选项：5 kΩ、10 kΩ、50 kΩ、100 kΩ。 从零刻度到满刻度的抽头操作。 低抽头电阻 – 典型值 75 Ω。 低温漂：绝对（变阻器） – 典型值 50 ppm（0℃-70℃）；比例（电位器） – 典型值 15 ppm
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP4451-503E/ST
- 商品编号
- C638706
- 商品封装
- TSSOP-20
- 包装方式
- 管装
- 商品毛重
- 0.301451克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字电位器 | |
| 阻值 | 50kΩ | |
| 抽头数 | 257 | |
| 通道数 | 4 | |
| 精度 | ±20% | |
| 工作电压 | 2.7V~5.5V | |
| 接口类型 | I2C |
| 属性 | 参数值 | |
|---|---|---|
| 温度系数 | 15ppm/℃ | |
| 工作温度 | -40℃~+125℃ | |
| 阻值变化 | 线性 | |
| 存储类型 | RAM | |
| 带宽 | 200kHz | |
| 静态电流 | 2.5uA |
商品特性
- 四路电阻网络
- 电位器或变阻器配置选项
- 电阻网络分辨率：7位 - 128个电阻（129个抽头）；8位 - 256个电阻（257个抽头）
- 四种RAB电阻选项：5 kΩ、10 kΩ、50 kΩ、100 kΩ
- 从零刻度到满刻度的滑动端操作
- 低滑动端电阻 - 典型值75 Ω
- 低温度系数：绝对（变阻器） - 典型值50 ppm（0℃ - 70℃）；比例（电位器） - 典型值15 ppm
- 支持I2C串行接口：100 kHz、400 kHz、3.4 MHz
- 串行协议允许对滑动端进行高速读写
- 通过终端控制（TCON）寄存器实现电阻网络终端断开功能
- 复位输入引脚
- 欠压复位保护 - 典型值1.5V
- 串行接口静态电流 - 典型值2.5 μA
- 高达12.5V的高压耐受数字输入
- 支持分离电源轨应用
- 除SCL和SDA外，所有数字输入均有内部弱上拉
- 宽工作电压：2.7V至5.5V - 器件特性规定；1.8V至5.5V - 器件工作
- 宽带宽（-3 dB）操作 - 5.0 kΩ器件典型值2 MHz
- 扩展温度范围（-40℃至+125℃）
- 三种封装类型：4x4 QFN - 20、TSSOP - 20、TSSOP - 14
