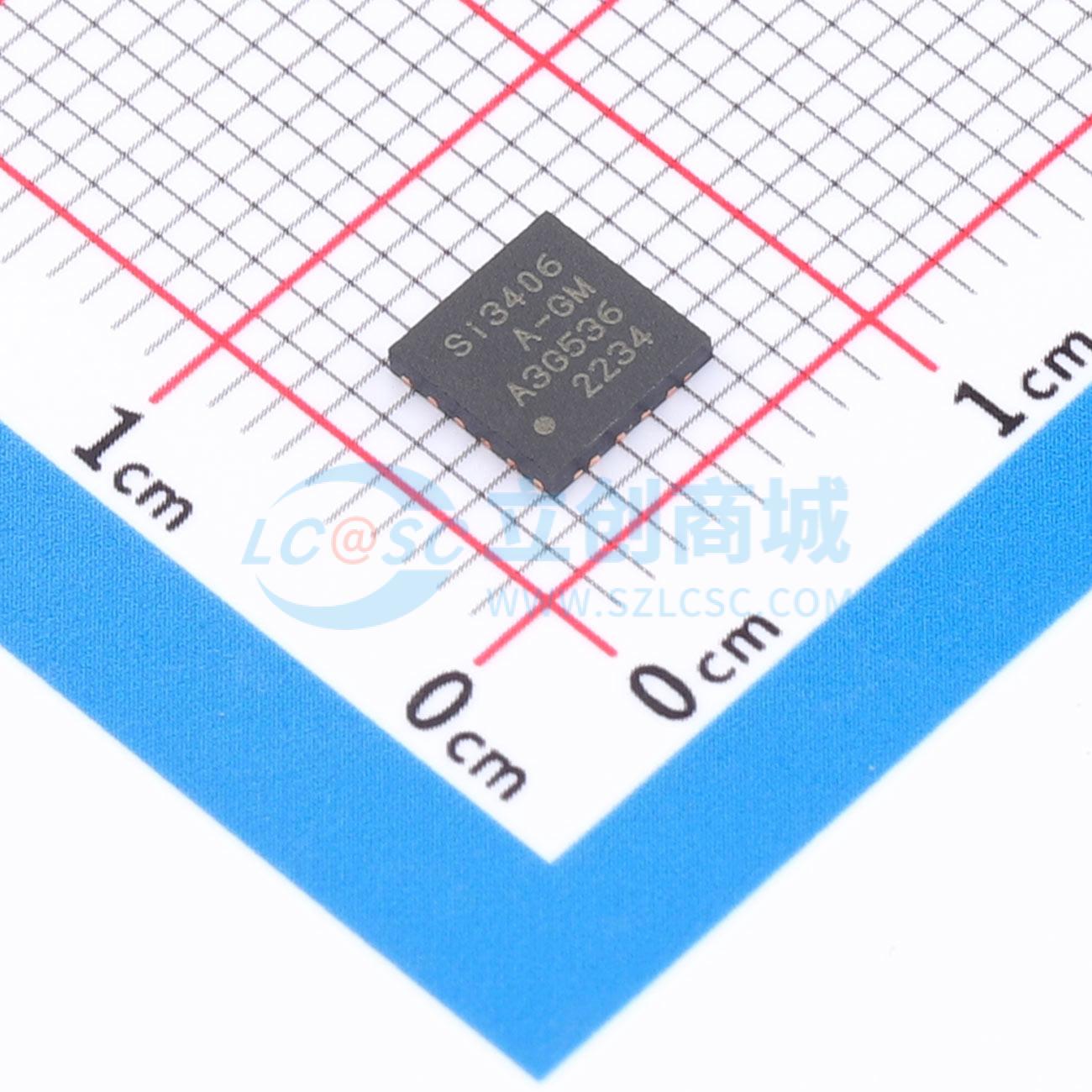

SI3406-A-GM

Si3406x 系列集成了以太网供电加 (PoE+) 受电设备 (PD) 应用所需的所有电源管理和控制功能。这些设备将通过 10/100/1000BASE-T 以太网连接提供的高电压转换为稳压的低电压输出电源。该系列设备的优化架构最小化了解决方案的占板面积和外部 BOM 成本，并允许使用低成本的外部组件，同时保持高性能。Si3406x 系列集成了所需的二极管桥和瞬态浪涌抑制器，从而可以直接将 IC 连接到以太网 RJ-45 连接器。开关功率 FET 和所有相关功能也集成在一起。集成的电流模式控制开关稳压器支持隔离或非隔离反激和降压转换器拓扑结构。可以通过简单的外部电阻值来调节稳压器的开关频率，以帮助避免不必要的谐波，从而更好地控制电磁干扰。提供了一个同步驱动器，可以选择性地驱动次级侧 FET，以提高电源转换效率。通过可选的自动维持功率特征 (MPS) 信号，在睡眠期间可以保持与 PSE 开关的连接。

这些设备完全支持 IEEE 802.3at 规范中的单事件或双事件分类情况。标准外部电阻提供了检测功能和分类模式编程所需的正确 IEEE 802.3 特征，内部启动电路确保热插拔开关和电压稳压器的初始运行受到良好控制的软启动操作。

Si34061 和 Si34062 增加了主变压器偏置绕组支持，用于超高效率操作。

Si34062 包括支持带有唤醒功能的睡眠模式以及 LED 驱动能力。这些功能可以用来最小化待机电流、控制睡眠和唤醒状态，并通过 LED 提供应用状态信息。

Si3406 采用低剖面 20 引脚 5x5 mm QFN 封装，而 Si34061 和 Si34062 采用低剖面 24 引脚 5x5 mm QFN 封装。

• 类型1（PoE）或类型2（PoE+）电源
• 完全符合IEEE 802.3at标准
• 同步次级FET驱动器
• 电流模式直流-直流转换器
• 可调开关频率
• 辅助变压器绕组支持
• 辅助墙式适配器支持（12 V至57 V）
• 内置热插拔和开关FET旁路支持
• 自动维持功率特征（MPS）支持
• 带有唤醒引脚、模式控制和LED驱动器的睡眠模式
• 绝对最大电压性能为120 V
• 扩展温度范围：-40至+85°C
• 紧凑的ROHS合规5 mm x 5 mm QFN封装

• 语音-over-ip电话
• 无线接入点
• 安防和监控IP摄像机
• 照明灯具
• 销售终端
• 互联网家电
• 网络设备
