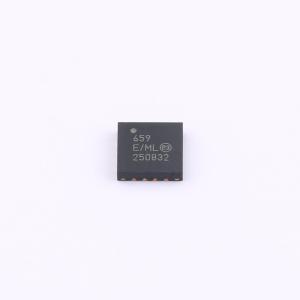

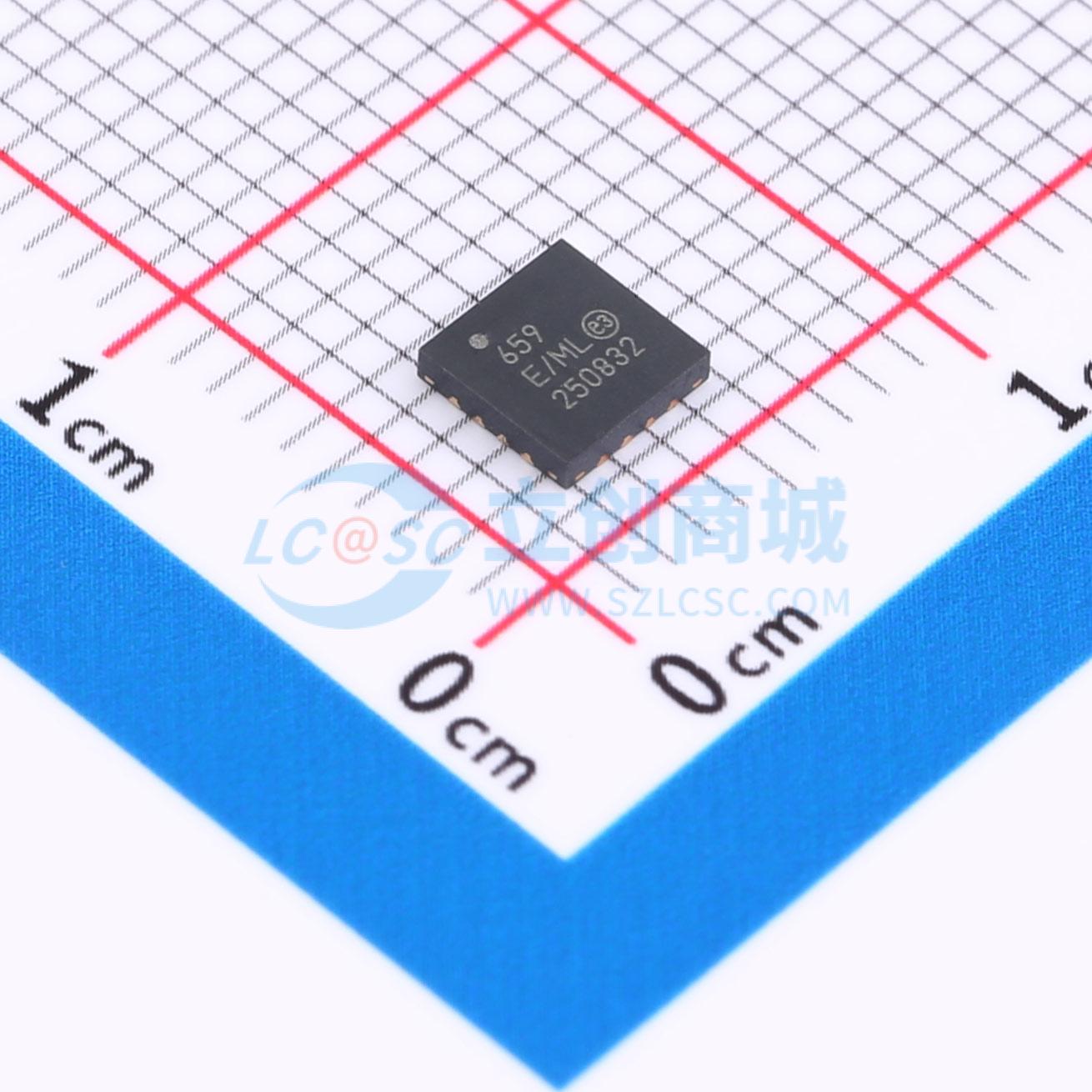

MCP659-E/ML
具备mCal功能的50 MHz、200 μV运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MCP651/1S/2/3/4/5/9 系列高带宽、高转换速率运算放大器具有低失调特性。上电时，这些运算放大器使用 mCal 进行自校准。部分封装选项还提供校准/芯片选择引脚（CAL/CS），支持低功耗工作模式，在恢复正常工作时进行失调校准
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP659-E/ML
- 商品编号
- C637749
- 商品封装
- QFN-16-EP(4x4)
- 包装方式
- 管装
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 50MHz | |
| 输入失调电压(Vos) | 200uV | |
| 输入失调电压温漂(Vos TC) | 2.5uV/℃ | |
| 压摆率(SR) | 30V/us | |
| 输入偏置电流(Ib) | 6pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 7.5nV/√Hz@1MHz | |
| 共模抑制比(CMRR) | 84dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 6mA | |
| 输出电流 | 100mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.5V~5.5V |
商品概述
Microchip Technology Inc. 的MCP651/1S/2/3/4/5/9系列高带宽和高摆率运算放大器具有低失调特性。上电时，这些运算放大器使用mCal进行自校准。某些封装选项还提供了一个校准/芯片选择引脚（CAL/CS），支持低功耗模式操作，并在恢复正常操作时进行失调校准。这些放大器针对高速、低噪声和失真、单电源供电以及轨到轨输出进行了优化，输入范围包括负电源轨。
该系列提供单通道（MCP651和MCP651S）、带有CAL/CS引脚的单通道（MCP653）、双通道（MCP652）、带有CAL/CS引脚的双通道（MCP655）、四通道（MCP654）以及带有CAL/CS引脚的四通道（MCP659）。所有器件均在-40℃至+125℃范围内完全指定。
商品特性
- 增益带宽积：50 MHz
- 转换速率：30 V/µs
- 低输入失调电压：±200 µV（最大值）
- 低输入偏置电流：6 pA（典型值）
- 噪声：7.5 nV/√Hz，1 MHz时
- 易用性：
- 单位增益稳定
- 轨到轨输出
- 输入范围包括负电源轨
- 无相位反转
- 电源电压范围：+2.5V 至 +5.5V
- 高输出电流：±100 mA
- 电源电流：6.0 mA/通道（典型值）
- 低功耗模式：5 µA/通道
- 小型封装：SOT23-5, DFN
- 扩展温度范围：-40℃ 至 +125℃
应用领域
- 驱动A/D转换器
- 快速低端电流检测
- 功率放大器控制环路
- 光学探测器放大器
- 条形码扫描仪
- 多极有源滤波器
- 消费类音频
