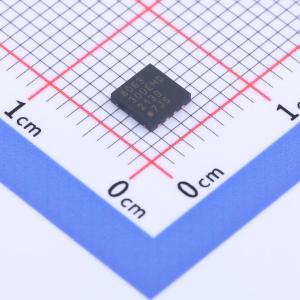

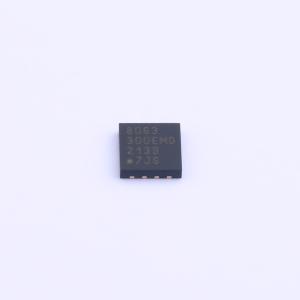

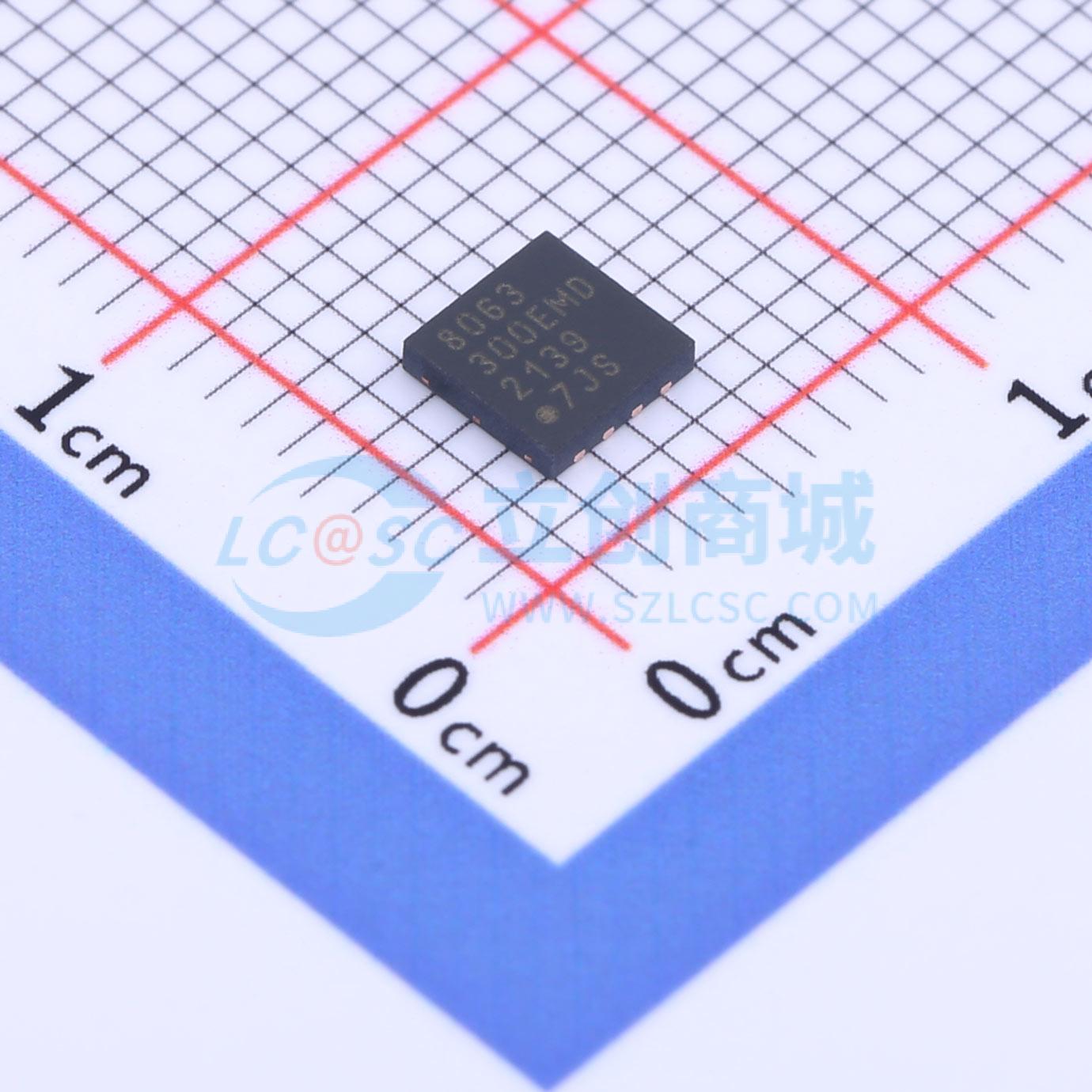

MCP8063-E/MD

MCP8063器件是一款高度集成的三相无刷电机全波无传感器驱动器。它具备180°正弦波驱动、高转矩输出和静音驱动的特点。其集成特性和较宽的电源电压范围（2V至14V），使MCP8063适用于各种电机特性，无需外部调试。可通过电源调制（PSM）或脉宽调制（PWM）实现速度控制。 由于采用紧凑封装且物料清单最少（集成功率晶体管、无需霍尔传感器、无需外部调试），MCP8063针对需要高效率、低噪音且成本具有竞争力的风扇应用进行了优化。频率发生器输出可在闭环应用中实现精确的速度控制。MCP8063驱动器具备锁定保护模式，当电机处于锁定状态时会关闭输出电流，还具备自动恢复功能，当锁定状态解除时可使风扇重新启动。电机过流限制和热关断保护等特性可提高电机系统的可靠性，无需设计工程师额外付出精力。 MCP8063采用带散热焊盘的紧凑散热增强型8引脚4mm×4mm DFN封装。

• 符合汽车级AEC - Q100标准，可应要求提供生产件批准程序（PPAP）文件
• 无位置传感器的BLDC驱动器（无需霍尔传感器）
• 180°正弦波驱动，实现高效率和低噪音
• 支持2V至14V电源
• 通过电源调制（PSM）和/或脉宽调制（PWM）进行速度控制
• 内置频率发生器（FG输出信号）
• 内置锁定保护和自动恢复电路（无需外部电容）
• 内置过流限制（1.5A）
• 内置过压保护
• 内置热关断保护

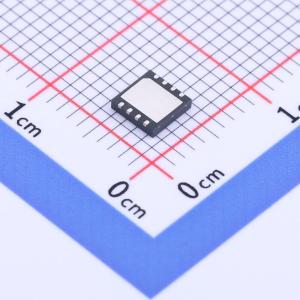

• 带散热焊盘的散热增强型8引脚4mm×4mm DFN封装
• 23kHz PWM输出频率
• 无需外部调试
• 针对风扇冷却系统进行优化

• 静音笔记本电脑CPU/GPU冷却风扇
• 通风系统
• 12V三相BLDC电机
