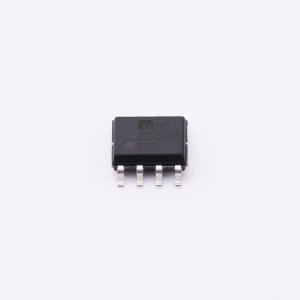

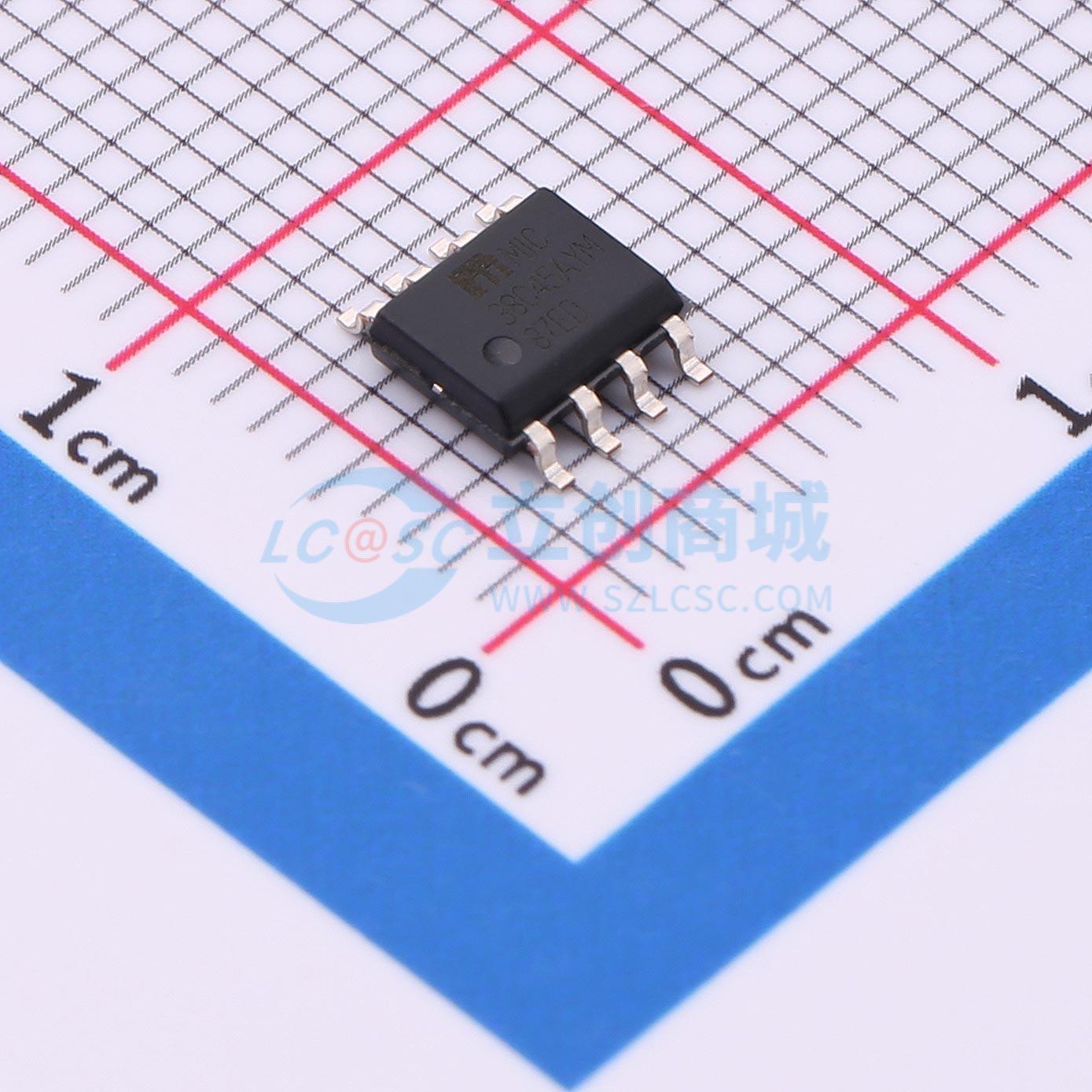

MIC38C45AYM

BiCMOS电流模式PWM控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MIC38C4x 是固定频率、高性能的电流模式 PWM 控制器。引脚与 384x 双极型器件兼容，但有多项改进。欠压锁定电路使 “42” 和 “44” 版本能在 14.5V 启动，并可低至 9V 工作；“43” 和 “45” 版本在 8.4V 启动，可低至 7.6V 工作。所有版本最高可在 20V 下工作。与采用 15V 电源供电的双极型 384x 器件相比，启动电流典型值降至 50 μA，工作电流典型值降至 4.0 mA。缩短的输出上升和下降时间可驱动更大的 MOSFET，轨到轨输出能力提高了效率，尤其是在较低电源电压下。MIC38C4x 还具备经过微调的振荡器放电电流和带隙基准。MIC38C4x 采用 8 引脚塑料 DIP、SOIC 和 MSOP 封装。MIC38C4x - 1 采用 14 引脚塑料 DIP 和 SOIC 封装。8 引脚器件尺寸小巧，而 14 引脚器件将模拟和电源连接分开，以提高性能和功率耗散。如需快速的上升和下降时间以及更高的输出驱动能力，请参考 MIC38HC4x。
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC38C45AYM
商品编号: C637512
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.152克(g)

商品参数

商品概述

MIC38C4x 是固定频率、高性能的电流模式 PWM 控制器。引脚与 384x 双极型器件兼容，但有多项改进。欠压锁定电路使 “42” 和 “44” 版本能在 14.5V 启动，并可低至 9V 工作；“43” 和 “45” 版本在 8.4V 启动，可低至 7.6V 工作。所有版本最高可在 20V 下工作。与采用 15V 电源供电的双极型 384x 器件相比，启动电流典型值降至 50 μA，工作电流典型值降至 4.0 mA。缩短的输出上升和下降时间可驱动更大的 MOSFET，轨到轨输出能力提高了效率，尤其是在较低电源电压下。MIC38C4x 还具备经过微调的振荡器放电电流和带隙基准。 MIC38C4x 采用 8 引脚塑料 DIP、SOIC 和 MSOP 封装。MIC38C4x - 1 采用 14 引脚塑料 DIP 和 SOIC 封装。8 引脚器件尺寸小巧，而 14 引脚器件将模拟和电源连接分开，以提高性能和功率耗散。如需快速的上升和下降时间以及更高的输出驱动能力，请参考 MIC38HC4x。

商品特性

快速的 40 ns 输出上升时间和 30 ns 输出下降时间
-40℃ 至 +85℃ 环境温度范围符合 UC284x 规格
高性能、低功耗 BiCMOS 工艺
超低启动电流（典型值 <50 μA）
低静态工作电流（典型值 4 mA）
具有轨到轨摆幅的 CMOS 输出
高达 500 kHz 的电流模式工作
经过微调的 5V 带隙基准
与 UC3842/3843/3844/3845(A) 引脚兼容
经过微调的振荡器放电电流
带迟滞的欠压锁定（UVLO）
低交叉导通电流

应用领域

电流模式离线开关电源
电流模式 DC - DC 转换器
降压型稳压器
升压型稳压器
反激式隔离稳压器
正激式转换器
同步 FET 转换器

数据手册PDF

放大查看下载PDF

优惠活动

9.9折

购买数量

(95个/管，最小起订量 1 个)

个

起订量：1 个95个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	7.6V~20V
	开关频率	500kHz
	输出电流	500mA
	耗散功率(Pd)	-

	属性	参数值
	最大占空比	50%
	晶体管耐压	-
	拓扑结构	反激式；正激式
	特性	欠压保护(UVP)
	工作温度	-40℃~125℃@(Tj）
	工作模式	PWM 调制
