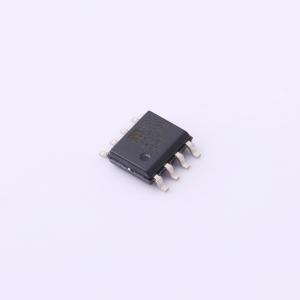

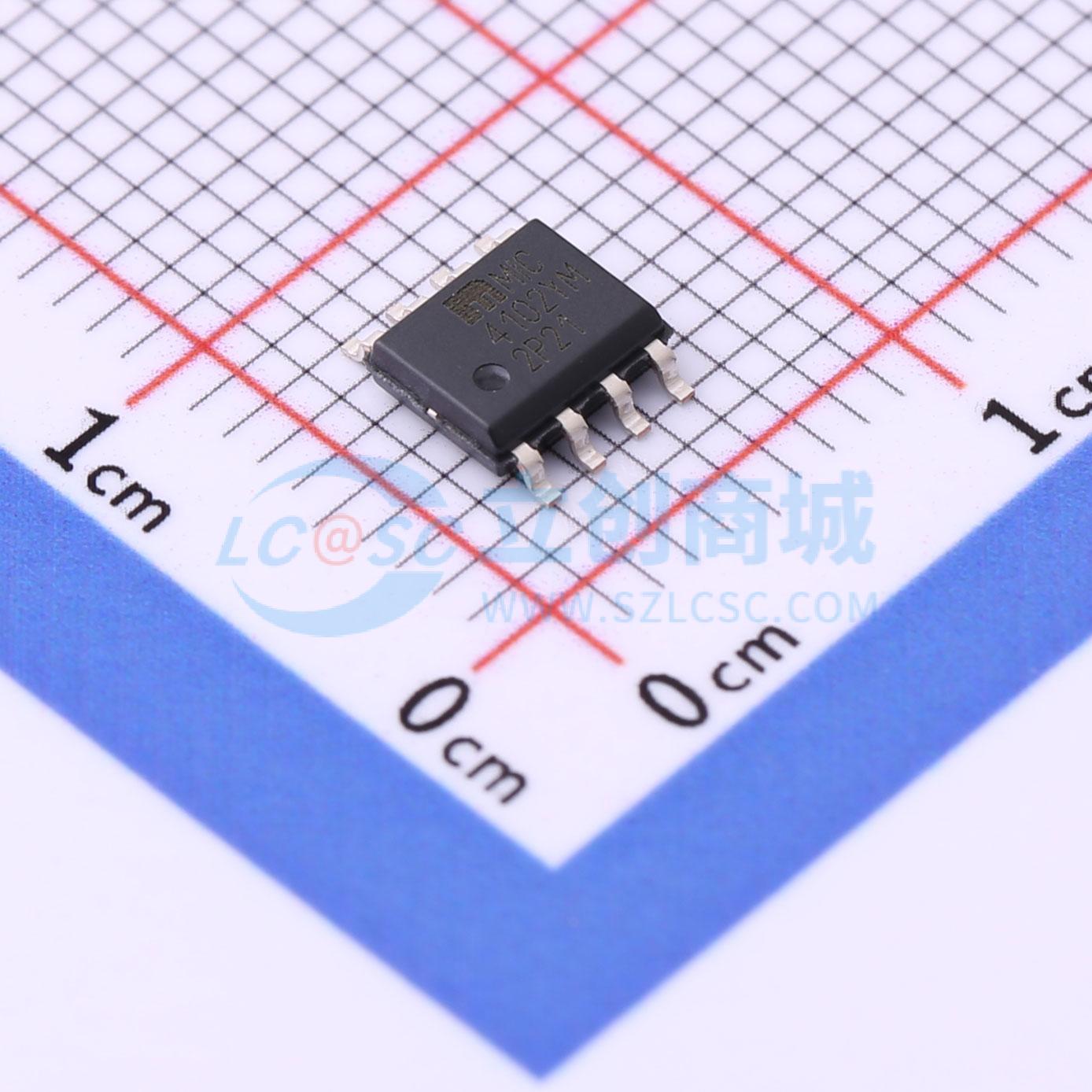

MIC4102YM
MIC4102YM
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MIC4102YM
- 商品编号
- C637519
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 3A |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 2A | |
| 工作电压 | 9V~16V | |
| 上升时间(tr) | 330ns | |
| 下降时间(tf) | 6ns | |
| 工作温度 | -40℃~+125℃@(Tj) |
商品概述
MIC4102是一款高频、100V半桥MOSFET驱动IC，具备内部抗直通保护功能。低端和高端栅极驱动器由PWM引脚的单个输入信号控制。MIC4102采用自适应抗直通电路，以优化开关转换，实现最高效率。单输入控制还降低了系统复杂度，大大简化了整体设计。 MIC4102还设有低端驱动禁用引脚，使其能够以非同步降压模式运行。该特性允许MIC4102在可能已存在偏置电压的应用中启动，而不会拉低输出电压。 低端和高端电源的欠压保护会强制输出为低电平。片上自举二极管省去了其他驱动IC所需的分立二极管。 MIC4102采用SOIC - 8L封装，结温工作范围为 - 40℃至 + 125℃。
商品特性
- 单输入驱动高端和低端N沟道MOSFET
- 自适应抗直通保护
- 低端驱动禁用引脚
- 自举电源电压高达118V DC
- 电源电压高达16V
- TTL输入阈值
- 片上自举二极管
- 快速30 ns传播时间
- 驱动1000 pF负载，上升和下降时间为10 ns
- 低功耗
- 电源欠压保护
- 2.5Ω上拉、1.5Ω下拉输出电阻
- 节省空间的SOIC - 8L封装
- 结温范围 - 40℃至 + 125℃
应用领域
- 高压降压转换器
- 网络/电信电源
- 汽车电源
- 电流馈电推挽电源拓扑
- 超声波驱动器
