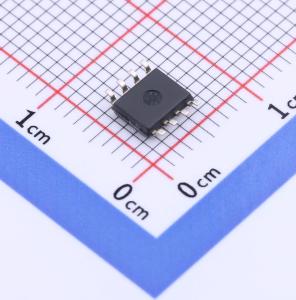

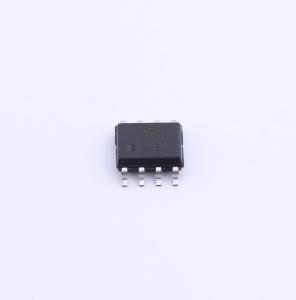

温馨提醒：图片仅供参考，商品以实物为准

MIC3172YM

升降压型 1.25A 3V~40V

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: MIC3172是一款完整的100kHz开关模式电源(SMPS)电流模式控制器,具有内部65V 1.25A功率开关。它支持3V到40V的输入电压范围,适用于升压、降压、反相和Cuk配置以及隔离拓扑。该器件具有外部频率同步或频率调整功能,低外部元件数量,7mA的静态电流,适用于电池供电的设备。
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC3172YM
商品编号: C637484
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.32克(g)

商品参数

商品概述

MIC2172和MIC3172是完整的100kHz开关模式电源（SMPS）电流模式控制器，内置65V、1.25A功率开关。MIC2172具备外部频率同步或频率调节功能，而MIC3172则具备使能/关断控制输入。尽管MIC2172/3172主要用于升压应用，但其浮动开关架构使其也适用于降压、反相和Cuk电路配置以及隔离拓扑。 MIC2172/3172的工作电压范围为3V至40V，静态电流仅为7mA，非常适合电池供电的电源。 MIC3172适用于需要对稳压器进行开/关控制的应用。通过向EN（使能）引脚施加一个TTL低电平信号，可将MIC3172外部关断。关断时，MIC3172仅消耗漏电流（通常小于1μA）。正常工作时，EN引脚必须为高电平。对于不需要控制的应用，EN引脚必须连接到VIN或TTL高电平。 MIC2172适用于需要两个或多个由同一输入电源供电的SMPS稳压器的应用。MIC2172具备一个SYNC输入引脚，可将其内部振荡器锁定到外部参考信号。这样可以避免因独立SMPS稳压器的振荡器频率不同而产生的可听拍频。可以指定一个MIC2172作为主器件来提供参考信号。为确保从器件的振荡器锁定，参考振荡器的频率必须高于从器件的频率。通过将一个电阻从SYNC引脚连接到地，可将主MIC2172的振荡器频率提高至最高135kHz（详见应用信息）。 MIC2172/3172采用8引脚塑料DIP或SOIC封装，工作温度范围为-40℃至+85℃。

商品特性

1.25A、65V内部开关额定值
3V至40V输入电压范围
电流模式工作
内部逐周期电流限制
热关断
外部元件数量少
适用于大多数开关拓扑
7mA静态电流（工作时）
<1μA静态电流，关断模式（MIC3172）
TTL关断兼容性（MIC3172）
外部频率同步（MIC2172）
外部频率微调（MIC2172）
适配大多数LT1172插座（详见应用信息）

应用领域

笔记本/掌上电脑
玩具
手持仪器
高达50W的离线转换器（需要外部功率开关）
用于更高功率能力的预驱动器
主/从配置（MIC2172）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	3V~40V
	输出电流	1.25A
	开关频率	100kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式；Cuk；反相式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
