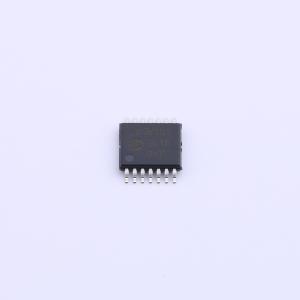

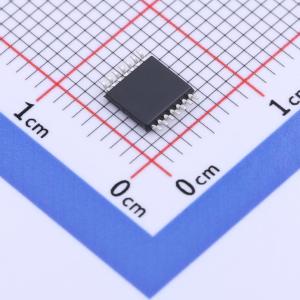

温馨提醒：图片仅供参考，商品以实物为准
MCP795W10-I/ST
带增强功能的电池供电SPI实时时钟/日历
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 实时时钟/日历 (RTCC) 使用内部计数器来跟踪小时、分钟、秒、百分之一秒、天、月、年和星期几的时间。可以在所有计数器上配置闹钟，直至包括月份。为了便于使用和配置，支持高达 5 MHz 的 SPI 通信。设计用于使用 32.768 kHz 音叉晶体和外部晶体负载电容运行。片上数字微调可用于调整由晶体公差和温度引起的频率变化。当主电源丢失时，SRAM 和计时电路由备用电源供电，使设备能够保持准确的时间和 SRAM 内容
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP795W10-I/ST
- 商品编号
- C637173
- 商品封装
- TSSOP-14
- 包装方式
- 管装
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | SPI | |
| 工作电压 | 1.8V~3.6V | |
| 工作电流 | 1.2uA |
| 属性 | 参数值 | |
|---|---|---|
| 晶振 | 外置 | |
| 闹钟输出 | 有 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 1uA |
商品概述
MCP795WXX 实时时钟/日历 (RTCC) 使用内部计数器来跟踪小时、分钟、秒、百分之一秒、日期、月份、年份和星期几。所有计数器（包括月份）都可以配置闹钟。在使用和配置方面，MCP795WXX 支持最高 5 MHz 的 SPI 通信。 MCP795WXX 设计为使用 32.768 kHz 音叉晶体和外部晶体负载电容工作。片上数字微调可用于调整由晶体公差和温度引起的频率变化。 当主电源丢失时，SRAM 和计时电路由备用电源供电，使设备能够保持准确的时间和 SRAM 内容。设备切换到备用电源和主电源恢复的时间都由电源故障时间戳记录。 MCP795WXX 具有 128 位 EEPROM，只有在解锁序列后才可写入，非常适合存储唯一 ID 或其他关键信息。 MCP795WX1 和 MCP795WX2 分别预编程了 EUI - 48 和 EUI - 64 地址，也支持自定义编程。 MCP795WXX 包含两个事件检测模块。高速事件检测模块在检测到可编程数量的脉冲后将产生中断。低速事件检测模块可用于对机械开关进行消抖，并包括可选的消抖周期。 MCP795WXX 还具有集成的看门狗定时器外设。这允许应用程序通过将此功能移出微控制器来提高系统的鲁棒性。 MCP795WXX 具有多种输出选项。有一个专用引脚用于输出可选频率的方波或用作通用输出。此外，闹钟可以分配给看门狗定时器中断输出或事件检测中断输出。
商品特性
- 实时时钟/日历 (RTCC)：
- 小时、分钟、秒、百分之一秒、星期几、日期、月份、年份
- 闰年补偿至 2399 年
- 12/24 小时模式
- 32.768 kHz 晶体振荡器：
- 针对 6 - 9 pF 晶体进行优化
- 片上数字微调/校准：
- ±1 ppm 分辨率
- ±259 ppm 范围
- 双可编程闹钟
- 可选频率的时钟输出功能
- 电源故障时间戳：
- 记录切换到和从电池模式切换回来的时间
- 宽电压范围：
- 工作电压范围为 1.8V 至 3.6V
- 备用电压范围为 1.3V 至 3.6V
- 低典型计时电流：
- 由 VCC 供电：3.0V 时为 1.2 μA
- 由 VBAT 供电：3.0V 时为 1.0 μA
- 自动切换到电池备份
- 可编程看门狗定时器：
- 专用输出引脚
- 通过 SPI 总线或 EVHS 输入清除
- 双可配置事件检测模块：
- 用于可编程脉冲计数检测的高速数字事件检测
- 用于可编程开关消抖的低速事件检测
- 64 字节电池备份 SRAM
- 1 Kbit 或 2 Kbit EEPROM：
- 软件写保护
- 最多 8 字节的页写入
- 耐久性：100 万次擦除/写入周期
- 128 位受保护 EEPROM 区域：
- 强大的写入解锁序列
- EUI - 48 MAC 地址 (MCP795WX1)
- EUI - 64 MAC 地址 (MCP795WX2)
- SPI 串行接口：
- SPI 时钟速率最高 5 MHz
- 温度范围：
- 工业级 (I)：-40℃ 至 +85℃
- 14 引脚 SOIC 和 TSSOP 封装
