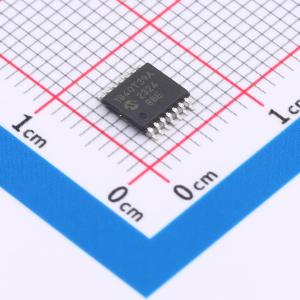

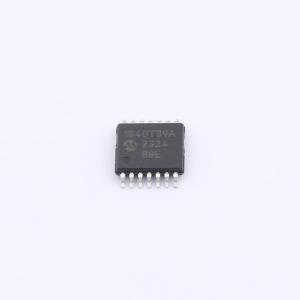

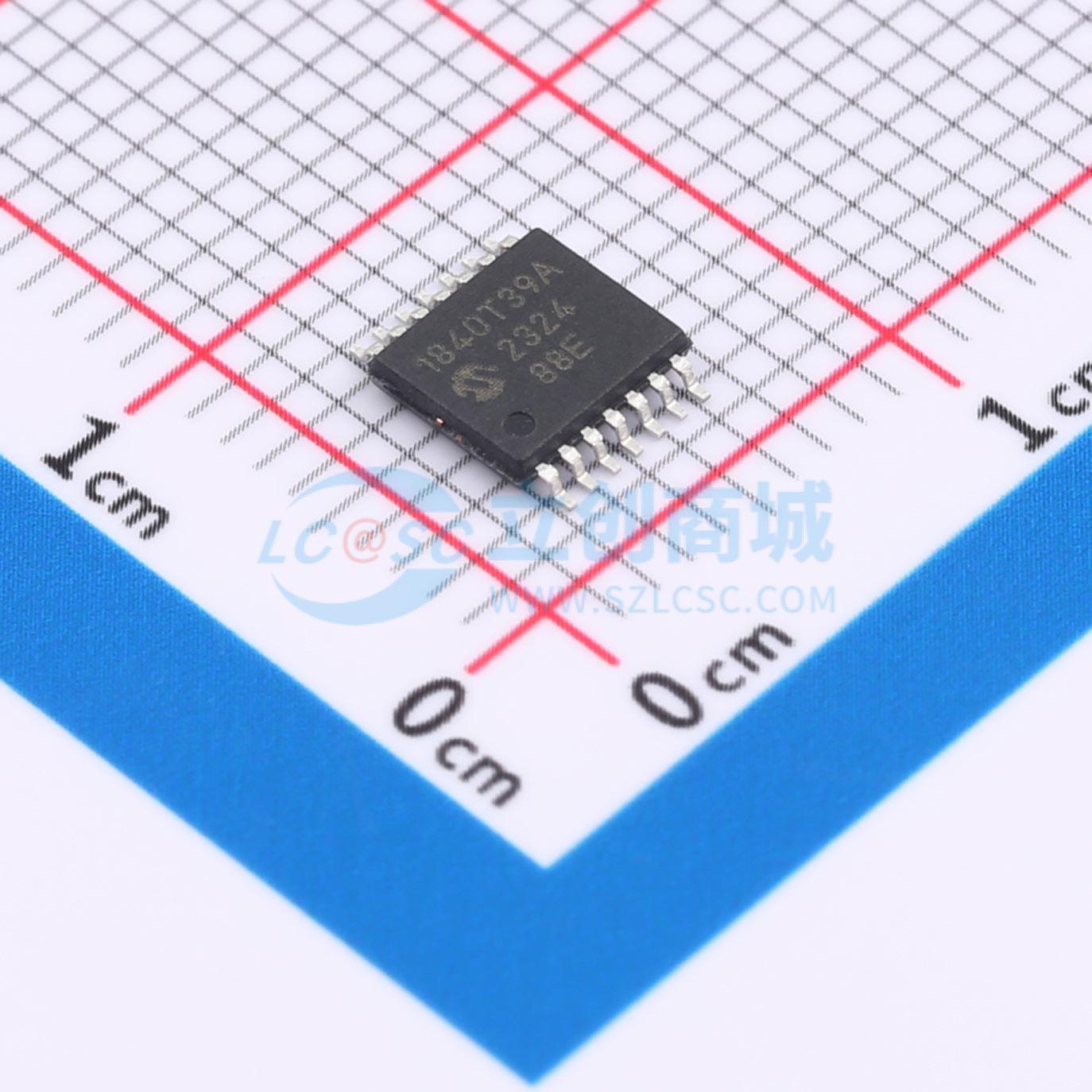

PIC12LF1840T39A-I/ST
PIC12LF1840T39A-I/ST
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高性能 RISC CPU。仅需学习 49 条指令。除分支指令外，所有指令均为单周期指令。工作速度：DC-32 MHz 振荡器/时钟输入，DC-125 ns 指令周期。具备自动上下文保存的中断能力。16 级深度硬件堆栈，可选溢出/下溢复位。直接、间接和相对寻址模式。两个完整的 16 位文件选择寄存器 (FSRs)
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- PIC12LF1840T39A-I/ST
- 商品编号
- C637181
- 商品封装
- TSSOP-14
- 包装方式
- 管装
- 商品毛重
- 0.353125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | 31kHz~915MHz | |
| 接口类型 | I2C；UART；SPI | |
| 工作电压 | 1.8V~3.6V | |
| 应用领域 | - | |
| 输出功率 | 10dBm |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 100Kbps | |
| 发射电流 | 16.5mA | |
| 典型应用频率 | 868MHz；433MHz；915MHz；310MHz | |
| 工作温度 | - | |
| 类型 | 发射器 |
商品特性
- 高性能RISC CPU：
- 仅需学习49条指令，除分支外均为单周期指令
- 工作速度：DC – 32 MHz振荡器/时钟输入，DC – 125 ns指令周期
- 具备自动上下文保存的中断能力
- 16级深度硬件堆栈，可选溢出/下溢复位
- 直接、间接和相对寻址模式，两个完整的16位文件选择寄存器（FSRs），FSRs可读取程序和数据存储器
- 灵活的振荡器结构：
- 精密32 MHz内部振荡器模块，工厂校准至±1%（典型值），软件可选频率范围为31 kHz至32 MHz
- 31 kHz低功耗内部振荡器
- 四种高达32 MHz的晶体模式
- 三种高达32 MHz的外部时钟模式
- 4x锁相环（PLL）
- 故障安全时钟监视器，若外设时钟停止可安全关机
- 双速振荡器启动
- 参考时钟模块，可编程时钟输出频率和占空比
- 特殊微控制器特性：
- 1.8V - 3.6V工作电压
- 软件控制下可自我重编程
- 上电复位（POR）、上电定时器（PWRT）和振荡器启动定时器（OST）
- 可编程欠压复位（BOR）
- 扩展看门狗定时器（WDT）
- 通过两个引脚进行在线串行编程（ICSP）
- 通过两个引脚进行在线调试（ICD）
- 增强型低压编程（LVP）
- 可编程代码保护
- 节能睡眠模式
- 低功耗特性：
- 待机电流：30 nA @3.0V（典型值，RF关闭），530 nA @3.0V（典型值，RF睡眠）
- 工作电流：0.67 mA @ 8 MHz，3.0V，RF关闭（典型值）；9.67 mA @ 8 MHz，3.0V，RF开启，0 dBm（典型值）；15.67 mA @ 8 MHz，3.0V，RF开启，+10 dBm（典型值）
- 低功耗看门狗定时器电流：500 nA @3.0V（典型值）
- RF发射器：
- 完全集成的发射器
- FSK操作高达100 kbps
- OOK操作高达10 kbps
- 在310、433、868和915 MHz频段进行频率捷变操作
- +10 dBm或0 dBm可配置输出功率
- 模拟特性：
- 模数转换器（ADC）模块，10位分辨率，4通道，睡眠期间可进行转换
- 模拟比较器模块，一个轨到轨模拟比较器，电源模式控制，软件可控滞后
- 电压参考模块，固定电压参考（FVR），输出电平为1.024V和2.048V，5位轨到轨电阻DAC，正负参考选择
- 外设特性：
- 5个I/O引脚和1个仅输入引脚，高灌电流/拉电流25 mA/25 mA，可编程弱上拉，可编程变化中断引脚
- Timer0：8位定时器/计数器，带8位预分频器
- 增强型Timer1：16位定时器/计数器，带预分频器，外部门输入模式，专用低功耗32 kHz振荡器驱动器
- Timer2：8位定时器/计数器，带8位周期寄存器、预分频器和后分频器
- 增强型CCP（ECCP）模块，软件可选时基，自动关机和自动重启，PWM转向
- 主同步串行端口（MSSP），支持SPI和I²C，7位地址屏蔽，SMBus/PMBus兼容性
- 增强型通用同步异步收发器（EUSART）模块，RS-232、RS-485和LIN兼容，自动波特率检测
- 电容感应（CPS）模块（mTouch），4个输入通道
- 数据信号调制器模块，可选调制器和载波源
- SR锁存器，多个置位/复位输入选项，模拟555定时器应用
